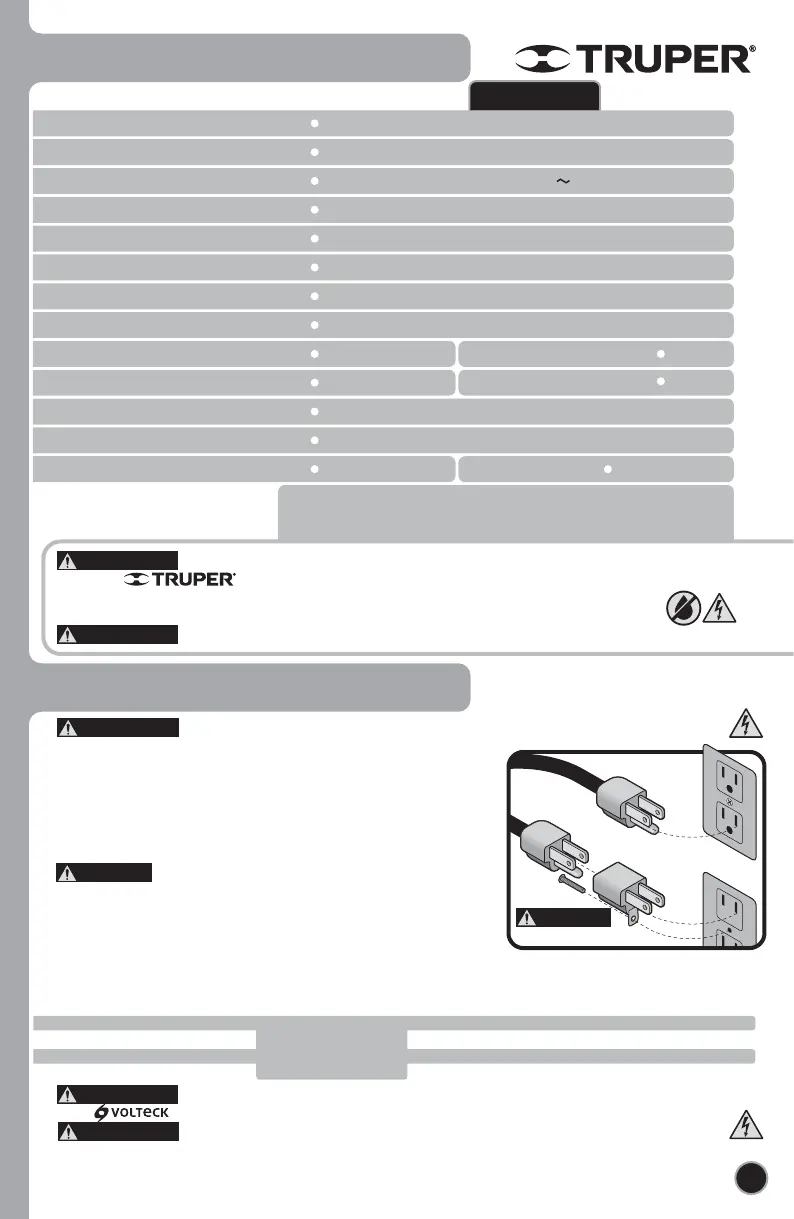

3
PRE-1/3
14637
60 Hz
Bomba Presurizadora
Código
Descripción
Tensión
Frecuencia
3 600 r/min
2 A
Corriente
Velocidad
250 W (1/3 Hp)
Potencia
Especificaciones técnicas
El cable de alimentación tiene sujeta-cables tipo: Y
La clase de construcción de la herramienta es: Aislamiento básico.
La clase de aislamiento térmico de los devanados del motor: Clase F.
Requerimientos eléctricos
Si el cable de alimentación se daña, éste debe ser reemplazado por el fabricante o Centro de Servicio
Autorizado , con el fin de evitar algún riesgo de descarga o accidente considerable.
La construcción del aislamiento eléctrico de esta herramienta es alterado por salpicaduras o
derramamiento de líquidos durante su operación. No la exponga a la lluvia, líquidos y/o humedad.
Antes de obtener acceso a las terminales, todos los circuitos de alimentación deben ser desconectados.
ADVERTENCIA
ADVERTENCIA
127 V
80 °C
3/4 NPT
Diámetro de entrada y salida
Altura máxima / Valor máximo
de altura manométrica total
Presión máxima de entrada
Temperatura máxima de líquido
50 min de trabajo por 20 min de descanso. Máximo 6 horas diarias.
20 AWG x 3C con temperatura de aislamiento de 105 °C
Conductores
Ciclo de trabajo
Clase I
Aislamiento
0,005 MPa (0,05 bar)
1,0 MPa (10 bar)
Presión mínima de entrada
12 m
ESPAÑOL
Grado IP
IP44
A
B
de 0 A hasta 10 A
de 10 A hasta 13 A
de 13 A hasta 15 A
de 15 A hasta 20 A
18 AWG
16 AWG
14 AWG
8 AWG
16 AWG
14 AWG
12 AWG
6 AWG
3 (uno a tierra)
de 1,8 m a 15 m | mayor de 15 m
Capacidad en
Amperes
Número de
conductores
Calibre de extensión
La herramienta debe ser conectada a tierra mientras esté en uso para evitar una descarga eléctrica.
• Conecte la clavija a un contacto debidamente aterrizado como se muestra en
el ejemplo A. No todos los contactos están debidamente aterrizados, si no está
seguro verifique con un eléctrico calificado.
• Si el contacto que planea usar para su herramienta es de 2 polos (2 orificios),
NO REMUEVA O ALTERE EL CONDUCTOR DE TIERRA DE SU CLAVIJA POR
NINGÚN MOTIVO. Utilice un adaptador temporal como se muestra en el
ejemplo B y siempre conecte la oreja del conductor de tierra como se indica.
Al usar un cable de extensión, asegúrese de usar el calibre
suficiente para transportar la corriente que consumirá su herramienta. Un cable
de un calibre inferior ocasionará caídas de tensión en la línea, teniendo como
resultado pérdida de potencia y sobrecalentamiento del motor. La siguiente tabla
muestra el tamaño correcto que debe usarse dependiendo de la longitud del
cable y de la capacidad de amperes indicada en la placa de datos de la herramienta. Si tiene dudas use el siguiente calibre más alto.
ADVERTENCIA
ATENCIÓN
ATENCIÓN
Si usa herramientas eléctricas en exteriores, utilice una extensión aterrizada marcada como “Uso exterior”
marca . Que son especiales para el uso en exteriores y reducen el riesgo de sufrir una descarga eléctrica.
Todo el cableado, las conexiones eléctricas y la conexión a tierra del sistema deben cumplir con la
NORMA OFICIAL MEXICANA NOM-001-SEDE, INSTALACIONES ELÉCTRICAS (UTILIZACIÓN) o con los códigos y
ordenanzas locales. Debe emplear un electricista calificado.
ADVERTENCIA
ADVERTENCIA
