Stockage vertical
Le compresseur a été conçu pour être stocké de façon
sûre en position horizontale ou verticale.
Siège de travail
Le compresseur est équipé d'un siège de travail pouvant
supporter 114 kg.

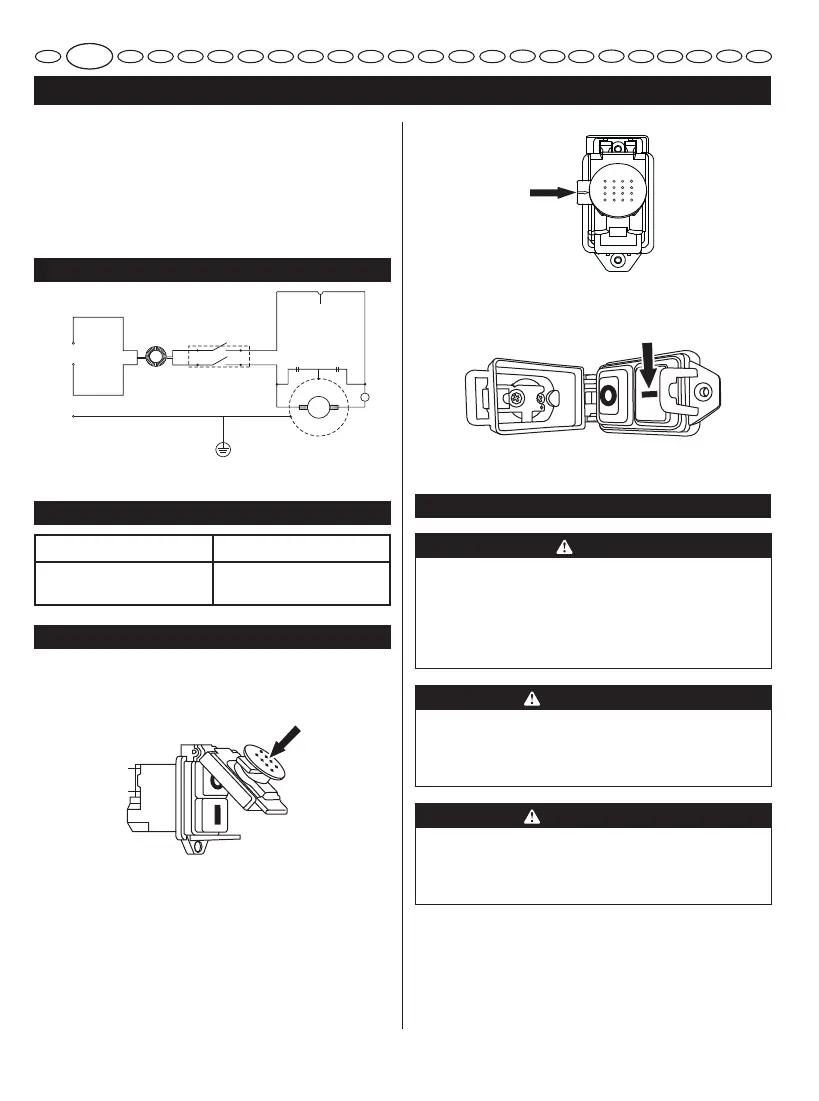

SCHÉMA ÉLECTRIQUE
N
L
220V240V~
SWITCH
PRESSURE SWITCH
TEMPERATURE SAFED
PE
M
ST
PIÈCES DÉTACHÉES
Pressostat Série QYK/20PS
Interrupteur électroma-
gnétique
KJD17B
ARRÊT DE LA MACHINE EN CAS D'URGENCE
1. La machine est équipée d'un interrupteur principal;
il peut être utilisé pour l'arrêter en cas d'urgence.
Appuyez sur le couvercle de l'interrupteur pour couper
l'alimentation.
2. Ouvrez le couvercle en poussant sur le bouton comme
illustré.
3. Appuyez sur le bouton vert pour redémarrer l'appareil.
UTILISATION
DANGER
Ne démontez pas la soupape anti-retour, le robinet de
purge du réservoir ou la soupape de décompression de
sécurité s'il reste de l'air dans le réservoir — vidangez
le réservoir. Si vous ne dépressurisez pas le réservoir,
une explosion pourrait se produire et/ou vous risqueriez
de graves blessures.
AVERTISSEMENT
Ne laissez pas l'habitude de l'utilisation des outils
amoindrir votre vigilance. N’oubliez jamais qu’il
suf t d’une seconde d’inattention pour vous blesser
gravement.
AVERTISSEMENT
Portez toujours des lunettes de sécurité avec écrans de
protection latéraux. Le non-respect de cette consigne
peut entraîner la projection de corps étrangers dans
vos yeux entre autres risques de blessures graves.
