Werkstatthandbuch 1011 F
Prüfen und Einstellen
Checking and adjusting
Contrôle et réglage
Verificación y ajustes
Deutsch
2
2.00.06
Einspritzventil
Injector
Soupape injectrice
Inyector

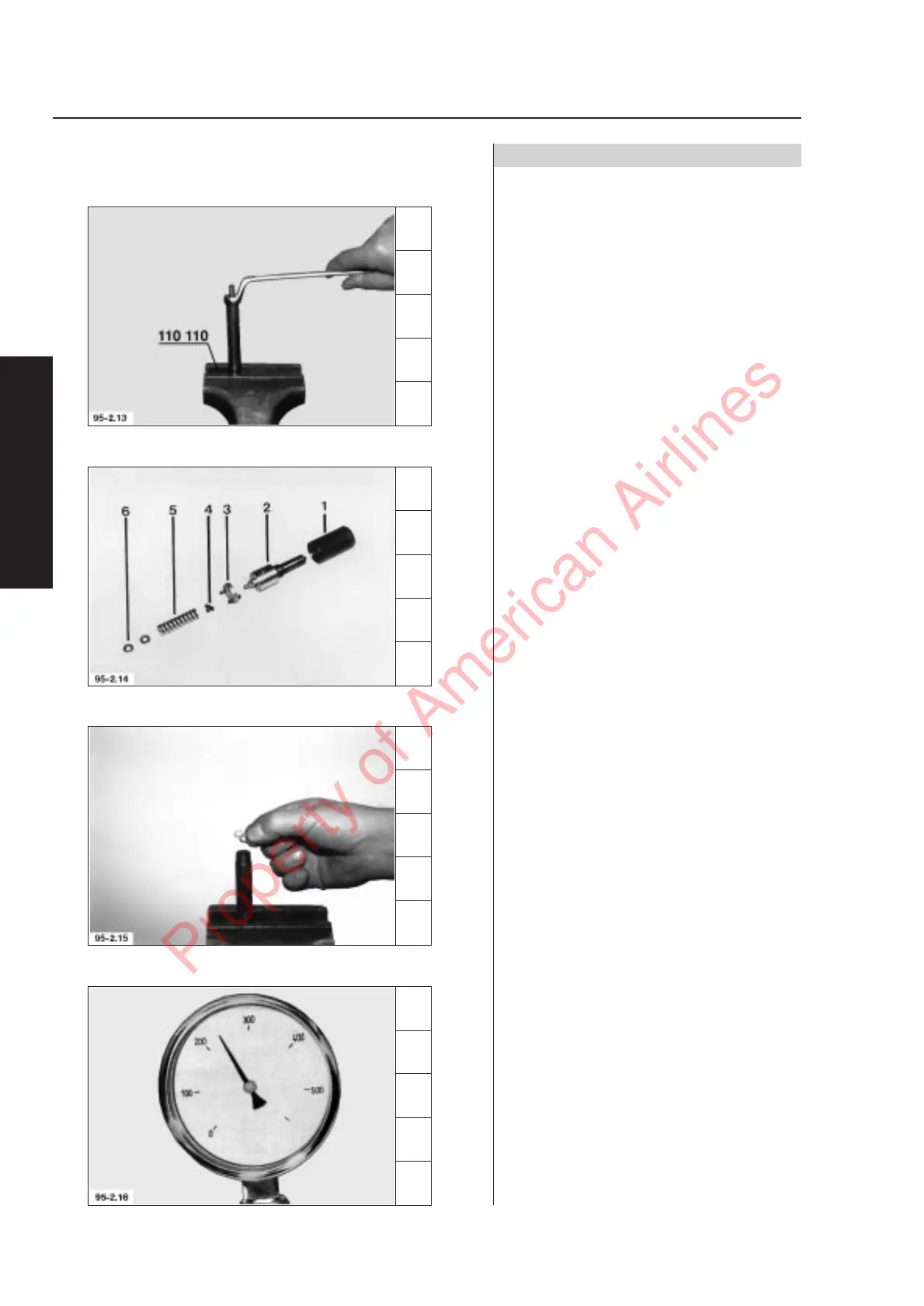

3. Einstellen des Öffnungsdruckes am
Einspritzventil
Überwurfmutter abschrauben, alle Teile aus-
bauen.
Folge der Einzeldemontage
1. Überwurfmutter
2. Einspritzdüse
3. Zwischenstück
4. Druckbolzen
5. Druckfeder
6. Ausgleichscheiben
4. Durch Auswahl der erforderlichen Scheibe
Druck einstellen. Stärkere Scheibe ergibt hö-
heren Öffnungsdruck. Einspritzventil zusam-
menbauen. Überwurfmutter festdrehen.
Anziehvorschrift: 45 ± 5 Nm
Einspritzventil auf dem Düsenprüfgerät er-
neut prüfen.
5. Prüfung auf Dichtheit
Düse und Düsenhalter abtrocknen - mit Luft
trockenblasen. Handhebel des Prüfgerätes
langsam niederdrücken, bis ca. 20 bar un-
terhalb des vorher abgelesenen Öffnungs-
druckes erreicht werden.
