18 iNSPIRE iP82/iP15B/iP12B Quick Start Guide 19

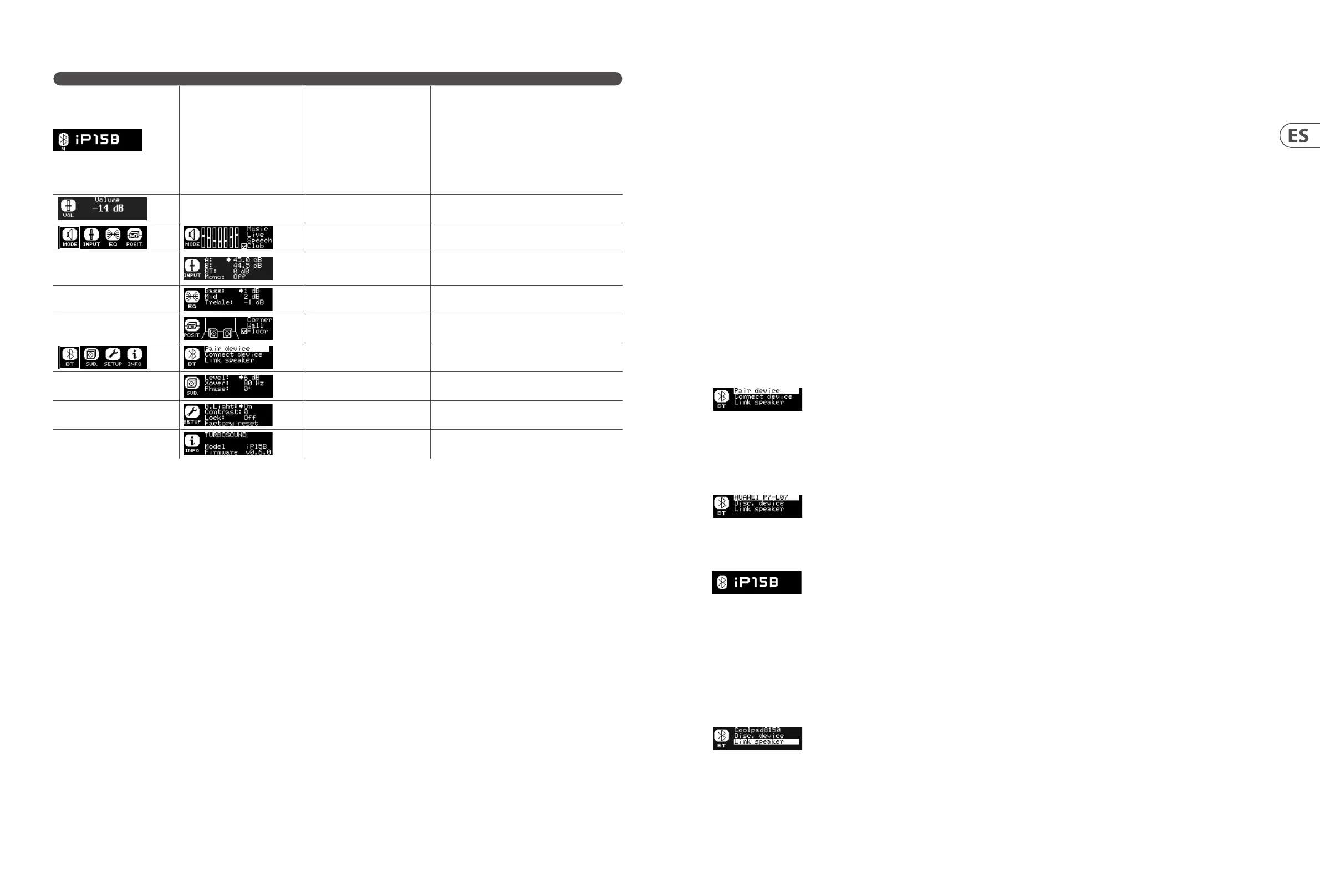

Estructura del menú iP DSP
Menú Submenú Rango completo Función
Pantalla principal
Muestra los indicadores de nivel y el nombre del modelo.
Muestra la siguiente información de estado de Bluetooth:
• El símbolo de Bluetooth indica la conexión a un dispositivo de
audio y control remoto (iPhone, etc.).
• “M” o “S” debajo del símbolo de Bluetooth indican que el
altavoz está vinculado a otro altavoz iP como MASTER (canal
izquierdo, “M”) o SLAVE (canal derecho, “S”).
Gire la perilla del codicador para ajustar el volumen de salida.
Presione la perilla del codicador para ingresar al menú PROCESO.
Volumen Gire el codicador para cambiar el volumen de salida.
MODO
Selecciona entre 4 ecualizaciones preestablecidas, según la función
y el tipo de música.
APORTE
Establece la ganancia del mezclador de entrada para la entrada
analógica A y B, Bluetooth, así como la conguración de encendido
/ apagado mono.
EQ (ecualización)
Permite el ajuste del control del ecualizador de tres bandas, graves,
medios y agudos.
POSIT. (Posición)
Selecciona la compensación DSP en función de la posición del
altavoz: esquina, pared o suelo.
BT (Bluetooth)
Le permite emparejar el altavoz con dispositivos móviles Bluetooth
y vincularlo a otro altavoz iP como maestro / esclavo.
SUBWOOFER Permite el control del nivel relativo del subwoofer.
CONFIGURACIÓN
Establece el contraste del panel posterior de la pantalla LCD, el
bloqueo del dispositivo y el restablecimiento de fábrica.
INFO Muestra información sobre el modelo y el rmware.
* iPhone y iPad son marcas comerciales de Apple Inc. La marca denominativa y los logotipos de Bluetooth son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas se realiza bajo licencia. Android
es una marca comercial de Google Inc. Windows es una marca comercial registrada o una marca comercial de Microsoft Corporation en los Estados Unidos y / o en otros países.
Conexión analógica serie iP
A pesar de su sosticación, los altavoces iP ofrecen una conectividad analógica sencilla, y puede organizar fácilmente el sistema iP para permitir un control simple de los
niveles desde otros dispositivos, como mezcladores. También puede conectar en cadena varios altavoces iP utilizando solo las conexiones analógicas y luego controlar
directamente el nivel general desde el fader maestro de su mezclador.
Para un funcionamiento típico con los altavoces iP como un sistema de subwoofer / satélite 2.1, realice todas las conexiones mediante el siguiente
procedimiento:
1. Congure el volumen DSP y la ganancia de entrada en el altavoz del iP en una conguración plana de “0 dB”.
2. Conecte la salida estéreo izquierda del mezclador a la entrada analógica INPUT A del subwoofer iP.
3. Conecte la salida estéreo derecha del mezclador a la entrada analógica INPUT B del subwoofer del iP.
4. Conecte la SALIDA A del subwoofer a la conexión de ENTRADA del iP82 izquierdo.
5. Conecte la salida OUTPUT B del subwoofer a la conexión INPUT del iP82 derecho.
6. Con el panel de control DSP del altavoz, congure los niveles de SALIDA y las curvas de EQ que desee.
Si desea implementar sus altavoces en una configuración estéreo de izquierda a derecha con subwoofers duales, utilice este procedimiento:
1. Congure el volumen DSP y la ganancia de entrada en todos los altavoces del iP en una conguración plana de “0 dB”.
2. Seleccione “Mono: On” en el submenú DSP de ambos subwoofers. El ajuste “Mono” sumará las entradas analógicas de cada subwoofer antes de enviar la señal
combinada a los respectivos altavoces satélite de ese subwoofer.
3. Conecte la salida estéreo izquierda del mezclador a la ENTRADA A analógica del subwoofer iP izquierdo.
4. Conecte la SALIDA A del subwoofer izquierdo a la conexión de ENTRADA del altavoz satélite iP82. (Si tiene un altavoz satélite adicional, puede usar la SALIDA B del
subwoofer para enviar una señal idéntica al altavoz adicional).
5. Conecte la salida estéreo derecha del mezclador a la ENTRADA A analógica del subwoofer iP derecho.
6. Conecte la SALIDA A y / o SALIDA B del subwoofer derecho a los altavoces satélite del canal derecho.
7. Usando el panel de control DSP en cada altavoz, congure los niveles de SALIDA y las curvas de EQ deseados.
Instrucciones de Bluetooth de la serie iP
Conexión Bluetooth
Para reproducir audio desde un dispositivo habilitado para Bluetooth, necesitará al menos un altavoz iP y un dispositivo iPad * / iPhone * / Android * / Windows * con
conectividad Bluetooth básica. Con una conexión Bluetooth básica, todas las funciones relacionadas del iP DSP deben controlarse directamente desde el panel trasero del
iP a través del codicador rotatorio.
Para dispositivos Apple iOS, también puede descargar una aplicación Bluetooth Turbosound iP dedicada desde la App Store de Apple. Esta aplicación iP Bluetooth le
permite controlar un par único o estéreo de altavoces iP, incluidas todas las funciones DSP, de forma remota desde su dispositivo iOS (consulte “Control de Bluetooth” a
continuación para obtener más información).
Transmisión por Bluetooth
Para transmitir audio Bluetooth con cualquier dispositivo Bluetooth (iPad / iPhone / Android / Windows, etc.)
Operación de un solo subwoofer
1. Habilite Bluetooth en su dispositivo remoto.
2. Encienda su altavoz iP y minimice el volumen.
3. Seleccione "Emparejar dispositivo" en el menú Bluetooth del altavoz del iP.
4. Compruebe que su dispositivo remoto esté buscando una conexión.
5. Una vez que su dispositivo detecte el altavoz iP, seleccione el altavoz iP en el menú de su dispositivo remoto (por ejemplo, “Turbosound iP15B”).
6. Espere hasta que el dispositivo remoto muestre una conexión activa y luego verique el menú Bluetooth del altavoz, que debería mostrar el nombre del dispositivo
remoto (por ejemplo, “HUAWEI P7-L07”).
7. La música Bluetooth ahora se puede transmitir a su altavoz iP.
8. El altavoz del iP mostrará el indicador de Bluetooth en la pantalla principal de DSP de nivel superior.
9. La señal estéreo se mezclará a mono para el subwoofer, pero permanecerá en estéreo para las salidas de los altavoces izquierdo y derecho.
Operación de doble subwoofer
1. Complete los pasos anteriores para conectar el primer altavoz al audio Bluetooth.
2. El primer altavoz conectado se convierte automáticamente en el altavoz MASTER.
3. Encienda el segundo altavoz, que se convierte en el altavoz ESCLAVO.
4. Seleccione "Vincular altavoz" en el menú Bluetooth del altavoz SLAVE.
5. El altavoz SLAVE mostrará "Enlace esclavo ..."
6. Seleccione “Vincular altavoz” en el menú Bluetooth del altavoz MASTER.
7. El altavoz MASTER mostrará "Linking Master ..."

Turbosound iNSPIRE Specifications

General

Type	Powered subwoofer
Inputs	2 x combo jack/XLR
Outputs	XLR
Enclosure Material	Plywood
Input Connectors	2 x combo jack/XLR
Output Connectors	XLR
