28 iX Series Quick Start Guide 29
Obrigado por escolher um produto de alto-falante Turbosound para sua aplicação. Se desejar mais informações sobre este ou qualquer outro produto Turbosound,
visite nosso website em turbosound.com.
Desempacotar o alto-falante
Depois de desembalar a unidade, verique cuidadosamente se há danos. Se algum dano for encontrado, notique seu fornecedor imediatamente.
Você, o consignatário, deve instigar qualquer reclamação. Guarde todas as embalagens para o caso de reenvio futuro.

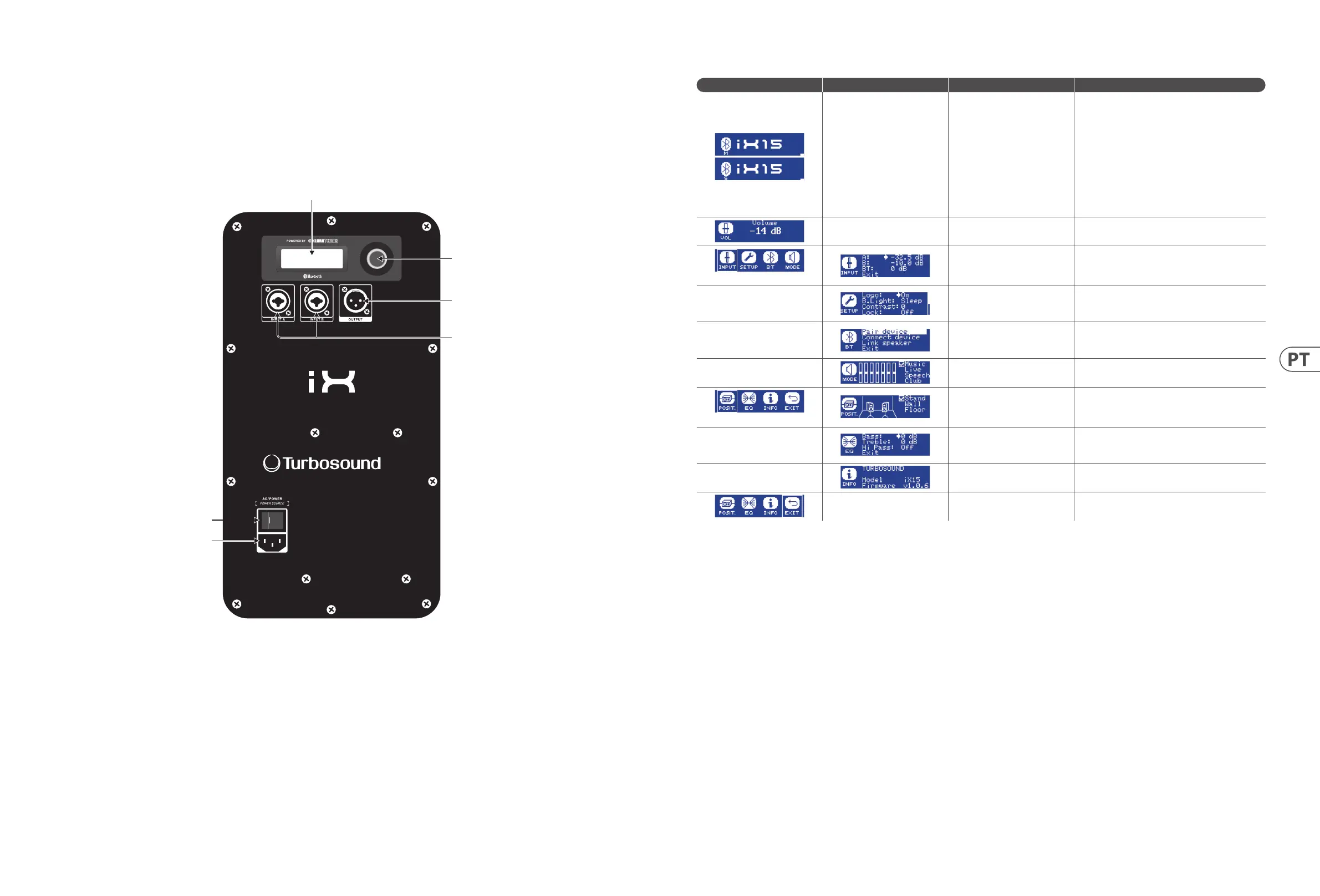

Controles
(2)
(3)
(4)
(6)
(5)
(1)
(1) LCD SCREEN exibe o módulo DSP atual e as congurações de parâmetro.
(2) ENCODER KNOB controla o volume quando o menu DSP padrão está ativo. Pressione o botão codicador para acessar os submenus e parâmetros do DSP.
Quando os submenus estiverem ativos, gire o botão para alterar os parâmetros.
(3) OUTPUT XLR O conector fornece uma saída mix de INPUT A, INPUT B e entrada Bluetooth para conexão com alto-falantes e subwoofers de faixa total adicionais.
(4) INPUT A/INPUT B os jacks combinados aceitam sinais de entrada usando conectores XLR, TRS de ¼" balanceado ou TS de ¼" não balanceado.
(5) POWER interruptor liga e desliga a unidade.
(6) AC INPUT aceita o cabo de alimentação IEC incluído para conexão a uma tomada elétrica.
Cardápio
Sub-Menu Gama completa Função
Tela principal
Exibe indicadores de nível e nome do modelo.
Gire o botão do codicador para ajustar o volume de saída.
Pressione o botão codicador para entrar no menu
principal. Exibe as seguintes informações de status
do Bluetooth *:
• O símbolo do Bluetooth indica a conexão com o
dispositivo de áudio e controle remoto (iPhone, etc.)
• “M” ou “S” abaixo do símbolo Bluetooth indicam que
o alto-falante está conectado a outro alto-falante iX
como MASTER (canal esquerdo, “M”) ou SLAVE (canal
direito, “S”).
Volume
Gire o codicador para alterar o volume de saída.
MENU PRINCIPAL (Página 1)
ENTRADA
Dene o ganho do mixer de entrada para entrada
analógica A e B, bem como Bluetooth.
CONFIGURAR
Dene a iluminação do logotipo frontal, contraste
do painel traseiro do LCD, bloqueio do dispositivo e
redenição mestre.
BT
Permite emparelhar o alto-falante com dispositivos
Bluetooth móveis e vinculá-lo a outro alto-falante iX como
MASTER/SLAVE.
MODO
Seleciona entre 4 equalizações predenidas, dependendo
da função e do tipo de música.
MENU PRINCIPAL (Página 2)
POSIT.
(Posição)
Seleciona a compensação DSP dependendo da posição do
alto-falante: suporte, parede ou chão.
EQ
Permite o ajuste do controle de graves e agudos, ltro
passa-altas para uso com um subwoofer e aplica inversão
de fase à saída, se necessário.
INFO
Exibe informações de modelo e rmware.
SAÍDA
Retorna à tela principal.
*iPhone e iPad são marcas comerciais da Apple Inc. A marca e os logotipos Bluetooth são marcas registradas de propriedade da Bluetooth SIG, Inc. e qualquer uso de tais marcas é feito
sob licença. Android é uma marca comercial da Google Inc. Windows é uma marca registrada ou marca comercial da Microsoft Corporation nos Estados Unidos e/ou em outros países.
Conexão Analógica da Série iX
Apesar de sua sosticação, os alto-falantes iX oferecem conectividade analógica direta e você pode facilmente organizar o sistema iX para permitir o controle simples
dos níveis de outros dispositivos, como mixers. Você também pode conectar vários alto-falantes iX em série usando apenas as conexões analógicas e, em seguida,
controlar diretamente o nível geral do fader mestre do mixer.
Por exemplo, você tem quatro alto-falantes iX e um mixer com saídas estéreo simples da esquerda para a direita. Para uma operação típica, dena o volume do DSP
e as congurações de ganho de entrada em todos os alto-falantes para uma conguração plana de “0 dB”. Conecte as saídas estéreo esquerda e direita do mixer às
conexões INPUT A analógicas dos dois primeiros alto-falantes (as saídas esquerda e direita do mixer irão para alto-falantes separados). Em seguida, passe os cabos das
conexões analógicas de SAÍDA para os dois alto-falantes restantes. De forma semelhante, os subwoofers também podem ser ligados à saída analógica.
Estrutura do Menu iX DSP
