Turbosound Milan Series User Manual

20 Quick Start Guide 21Milan Series

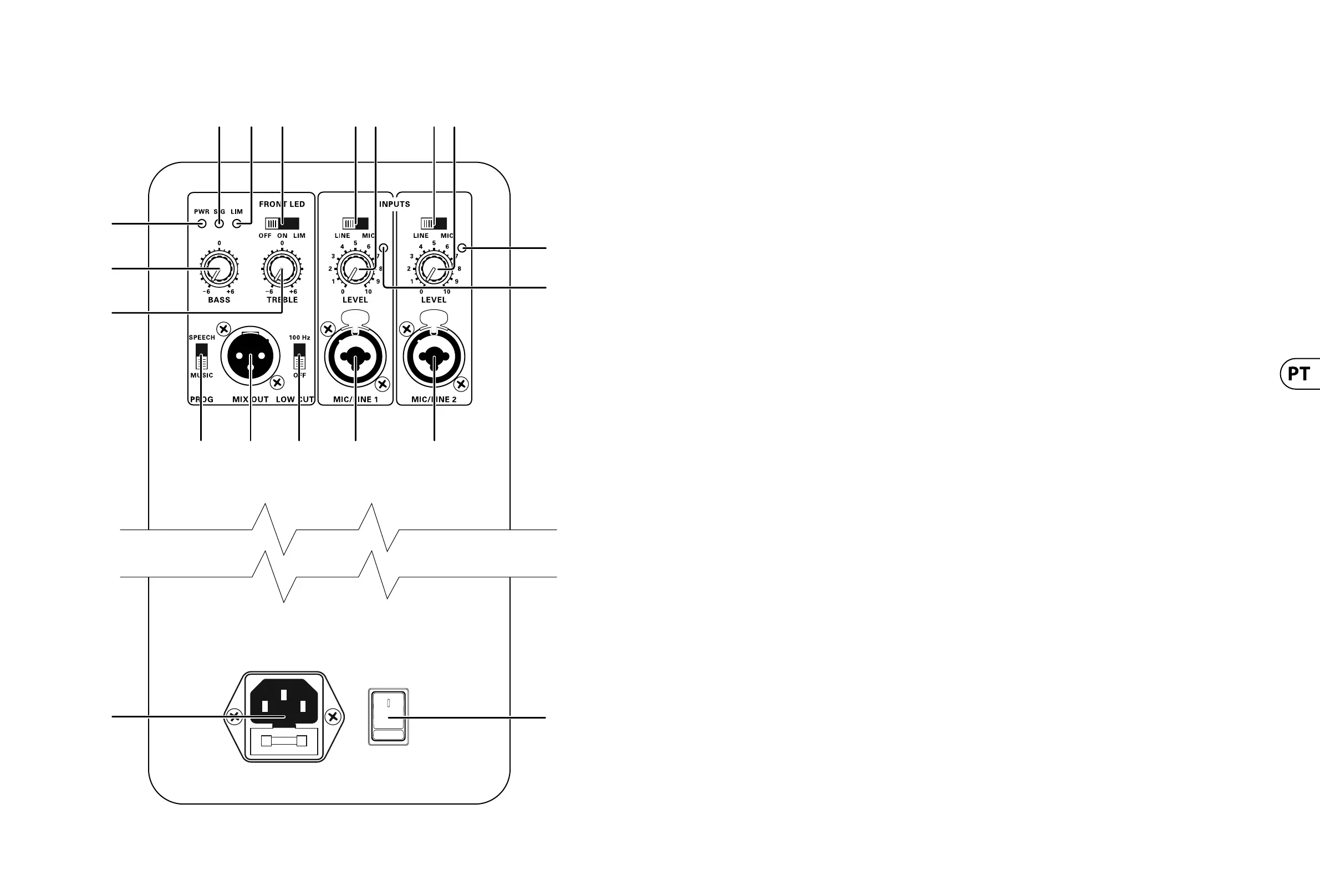

Controles do Milan Series
(1)
(2)
(4)(5)(6)
(7)
(9)
(8)
(3)(3)
(13)(12)(11)(10) (13)
(14)(14)
(15)
(15)
(1) Conector de Alimentação e Suporte
de Fusível– Aenergia elétrica é conectada
ao alto-falante através de um conjunto com
conector IEC e porta fusível.
(2) Comutador – O interruptor liga a energia
elétrica do alto-falante.
(3) Entrada de Sinal – Essesconjuntos
de conectores XLR/jack fêmea aceitam
conectores XLR e tomadas de jack de ¼" mono
(2pólos) ou estéreo (3 pólos).
(4) Interruptor de Corte Baixo 100 Hz–
Este  ltro de corte baixo pode ser ligado
quando se usar o alto-falante Milan com
subwoofers, ou quando usado como monitor
de chão.
(5) Mix Out – Uma saída de sinal de nível de
linha balanceado em um conector XLR macho
balanceado. Esta saída contém uma mistura
de todas as fontes conectadas e é pós-EQ,
embora ela seja independente do interruptor
de corte baixo de 100Hz.
(6) Botão Program Switch – Ajusta contorno
da resposta em frequência otimizada tanto
para voz quanto para música mixada.
(7) Controle de Agudo – Ocontrole de agudo
oferece ±6dB de armazenamento a12 kHz.
(8) Controle de Grave – Ocontrole de grave
oferece ±6 dB de armazenamento a80 Hz.
(9) Indicador Power – OLED azul acende
quando a eletricidadedo alto-falante está
ligada e alimentada através do interruptor.
(10) Indicador de Sinal – Acendeuma
luz verde para indicar que o sinal de
entradaestá presente.
(11) Indicador Limit – Acende uma luz
vermelha quando o nível do sinal chega
perto do máximo e os limitadores começam
a funcionar.
(12) Status do LED Frontal– Afunção do letreiro
frontal iluminado pode ser comutada entre
permanentemente ligada, permanentemente
desligada, ou para indicar a ação dos
circuitoslimitadores.
(13) Botão Mic / Line – Seleciona a entrada
do canal para que o mesmo aceite ou um
microfone de nível baixo e impedância baixa
ou uma fonte de nível alto e impedância
alta, tal como uma mesa de mistura, teclado
ou instrumento acústico com a parte
elétricaembutida.
(14) Controle de Nível – Controle de nível de
rotary que atenua o nível do sinal de entrada
do instrumento conectado/ fonte de linha
daquele canal de entrada.
(15) Indicador Clip – Acende uma luz vermelha
se o sinal de entrada à frente do controle de
ganho estiver muito alto e estiver provocando
o clipping da entrada.

Turbosound Milan Series Specifications

General

Type	Subwoofer
Driver Size	15-inch
Driver	1 x 15-inch neodymium driver
Inputs	XLR
Outputs	XLR
Crossover Frequency	80Hz - 150Hz
Enclosure	Bass reflex
