5. Инструкция по установке

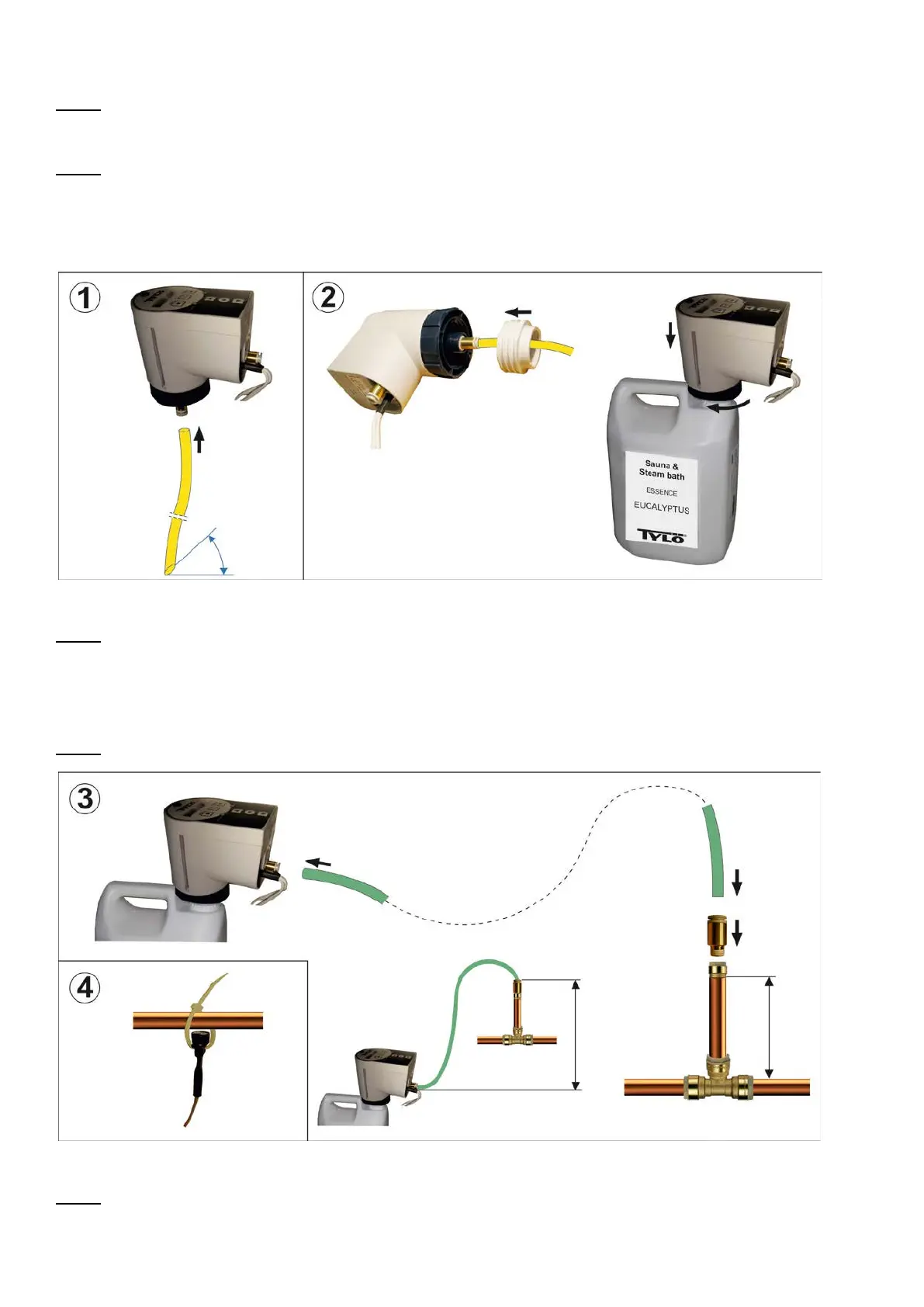

Рис. 1. Установите желтый всасывающий шланг в быстроразъемный соединитель, нажав на него, пока он не остановится.
Надрежьте шланг, если необходимо установить контейнер для ароматизатора. Сделайте угловой надрез в шланге так,
чтобы дно контейнера не могло застопорить шланг. Шланг должен достигать дна емкости.
Рис. 2. Установите насос в контейнер для ароматизатора:
Открутите контейнер для ароматизатора и прикрутите насос. Держите насос одной рукой, а другой рукой крутите резьбы
насоса по часовой стрелке, пока он не будет плотно прилегать к контейнеру для ароматизатора. Насос все еще может быть
повернут в нужном направлении, даже если он прикручен к контейнеру для ароматизатора.
Если поставляемый адаптер требует 10 литров ароматизатора или менее, поставляемый адаптер сначала прикручивается
к насосу, а затем насос прикручивается к контейнеру для ароматизатора.
Рис. 3. Установите зеленый шланг подачи:
Установите прилагаемый свободный быстроразъемный соединитель в подходящее место на паропроводе. Внимание!
Расстояние между шлангом подачи и паропроводом должно быть не менее 10 см! Соединение с паропроводом должно
быть выполнено таким образом, чтобы ароматизатор ни в коем случае не мог проникнуть обратно в бак парогенератора.
Подключите один конец зеленого шланга подачи к быстроразъемному соединителю насоса.
Подключите другой конец зеленого шланга подачи к быстроразъемному соединителю паропровода.
Рис. 4. Установите термостат в надлежащем месте на паропроводе с помощью прилагаемых кабельных стяжек.
Рис. 5. Подключите сигнальный кабель 230 В переменного тока к клеммному соединению парогенератора,
предназначенного для подачи ароматизатора.
Быстроразъемный
соединитель
й шланг
18
