5. Instrukcja montażu

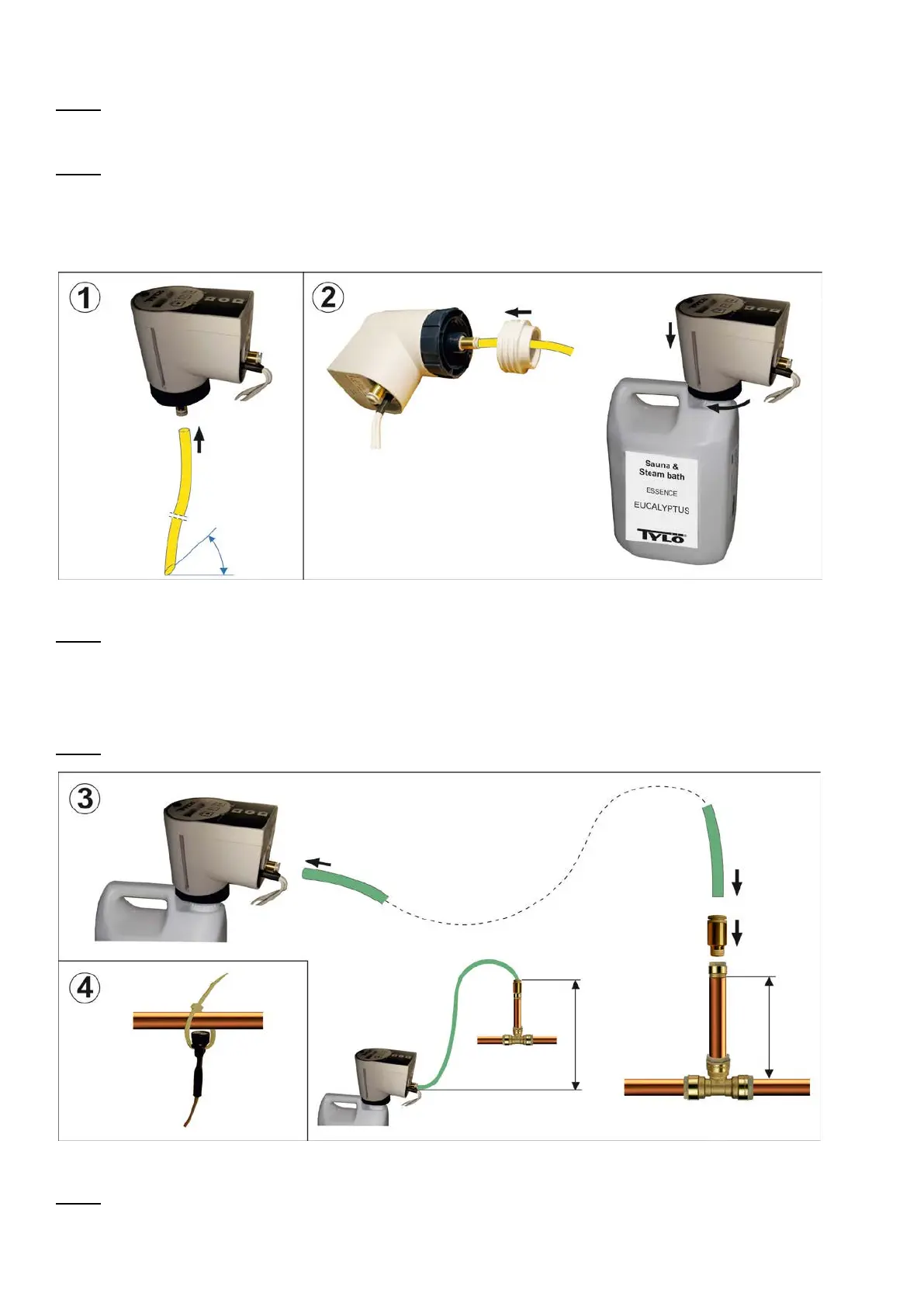

Rys. 1. Podłączyć żółty wąż ssący do szybkozłącza, wciskając go do oporu. W razie konieczności można przyciąć wąż, aby
pasował do pojemnika z olejkiem. Na końcu węża należy wykonać ukośne nacięcie, aby dno pojemnika nie zablokowało otworu.
Wąż powinien sięgać aż do dna pojemnika.
Rys. 2. Montaż pompy na pojemniku z olejkiem:
Odkręcić korek pojemnika z olejkiem i przykręcić pompę. Trzymając pompę jedną ręką, za pomocą drugiej ręki przykręcić gwint
pompy w prawo, aby porządnie przymocować ją do pojemnika. Pompa może w dalszym ciągu obracać się w dowolnym kierunku,
mimo że została przykręcona do pojemnika z olejkiem.
Jeżeli konieczne jest zastosowanie przejściówki do pojemników 10-litrowych i mniejszych, należy najpierw przykręcić przejściówkę
do pompy, a następnie pompę do pojemnika z olejkiem.
Rys. 3. Montaż zielonego węża zasilającego:
Zamontować dołączone oddzielne szybkozłącze w odpowiednim miejscu na rurze parowej. UWAGA! Odstęp między wężem
zasilającym a rurą parową musi wynosić co najmniej 10 cm! Podłączenie do rury parowej należy wykonać w taki sposób, aby olejek
zapachowy pod żadnym pozorem nie mógł spłynąć z powrotem do zbiornika generatora pary.
Zamontować jeden z końców zielonego węża zasilającego w szybkozłączu pompy.
Drugi koniec zielonego węża zasilającego umieścić w szybkozłączu zamontowanym na rurze parowej.
Rys. 4. Za pomocą dołączonej opaski zaciskowej zamontować termostat w odpowiednim miejscu na rurze parowej.
Rys. 5. Podłączyć przewód sygnałowy 230 V AC do zacisku przyłączeniowego generatora pary przeznaczonego do pompy
zapachowej.
