Monteringssteg för värmekabinen:
Anmärkning – det finns totalt (11) elanslutningar och flera lågspänningsförbindningar.
(7) Befinner sig i kabinen: (bakre, vänster och höger) vägg, bänkbeklädnad, fläkt under
bänkbeklädnad, bänk- samt huvudnätanslutning
Ytterligare elanslutningarna befinner sig på taket övre yttersida
(1) Kabinens nätanslutningskabel: Anslut INTE värmekabinens huvudströmledning till elnätet
förrän samtliga monteringssteg är korrekt genomförda.
------------------------------------------------------------------------------------------------------------------------------------------------
Det finns (5) elanslutnings-/förgreningsdosor som är markerade och som ska anslutas efter monteringen
av varje del.
Bakre vägg vänster höger bänkbeklädnad bänk
B1 till B1 L1 till L1 R1 till R1 S3 till S3 S1 till S1
Dessa (5) kopplingar är lätta att göra. Den vita kontakten från den vita förgreningsdosans lock ansluts till
passande instickningsanslutning (3) i förgreningsdosan.

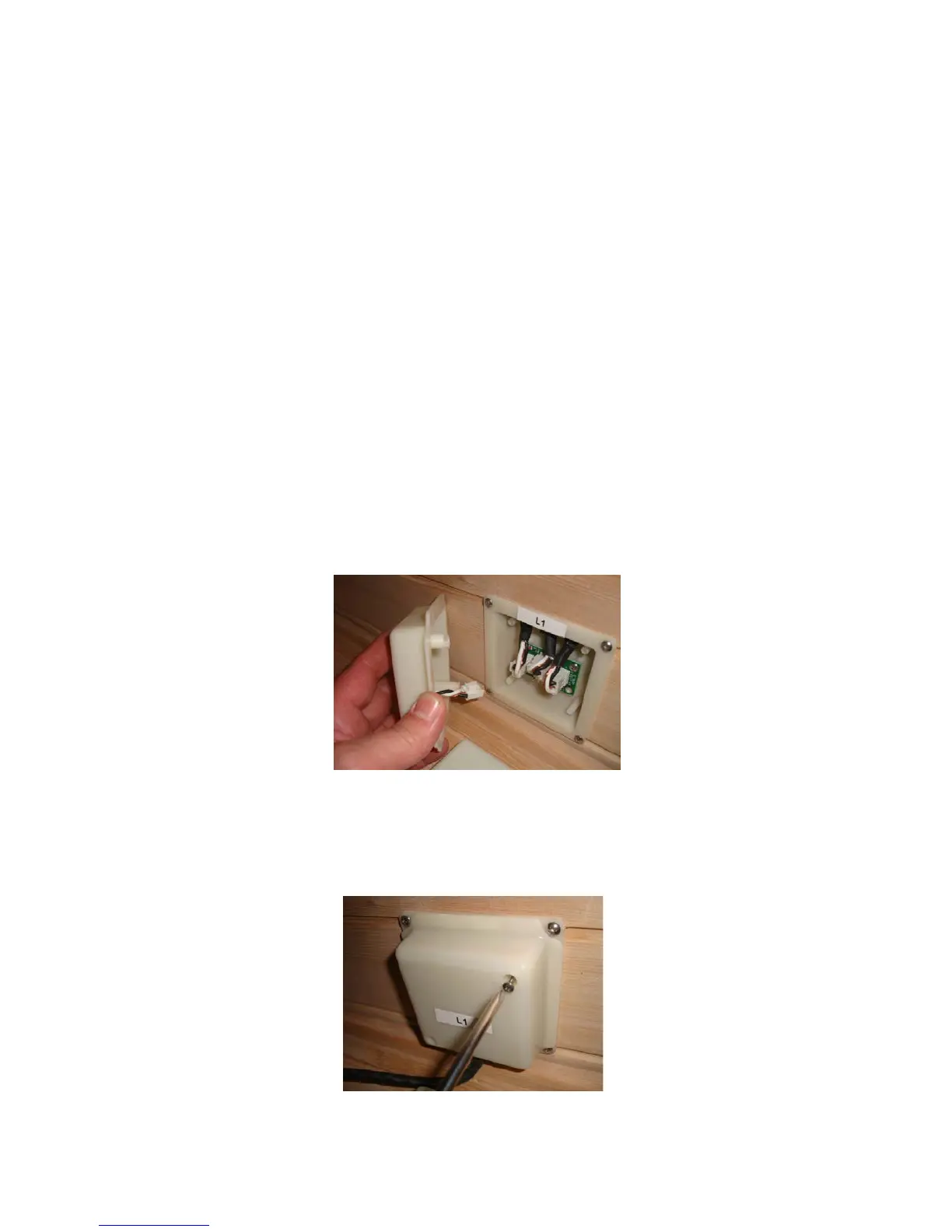

Exempel nedan: L1 till L1 (elanslutning vänster vägg) (förgreningsdosa vänster vägg)
Montera förgreningsdosornas lock: När en säker anslutning till förgreningsdosan är gjord fäster
du förgreningsdosans lock med en stjärnskruvmejsel och 2 philipsskruvar från kartong 1.
