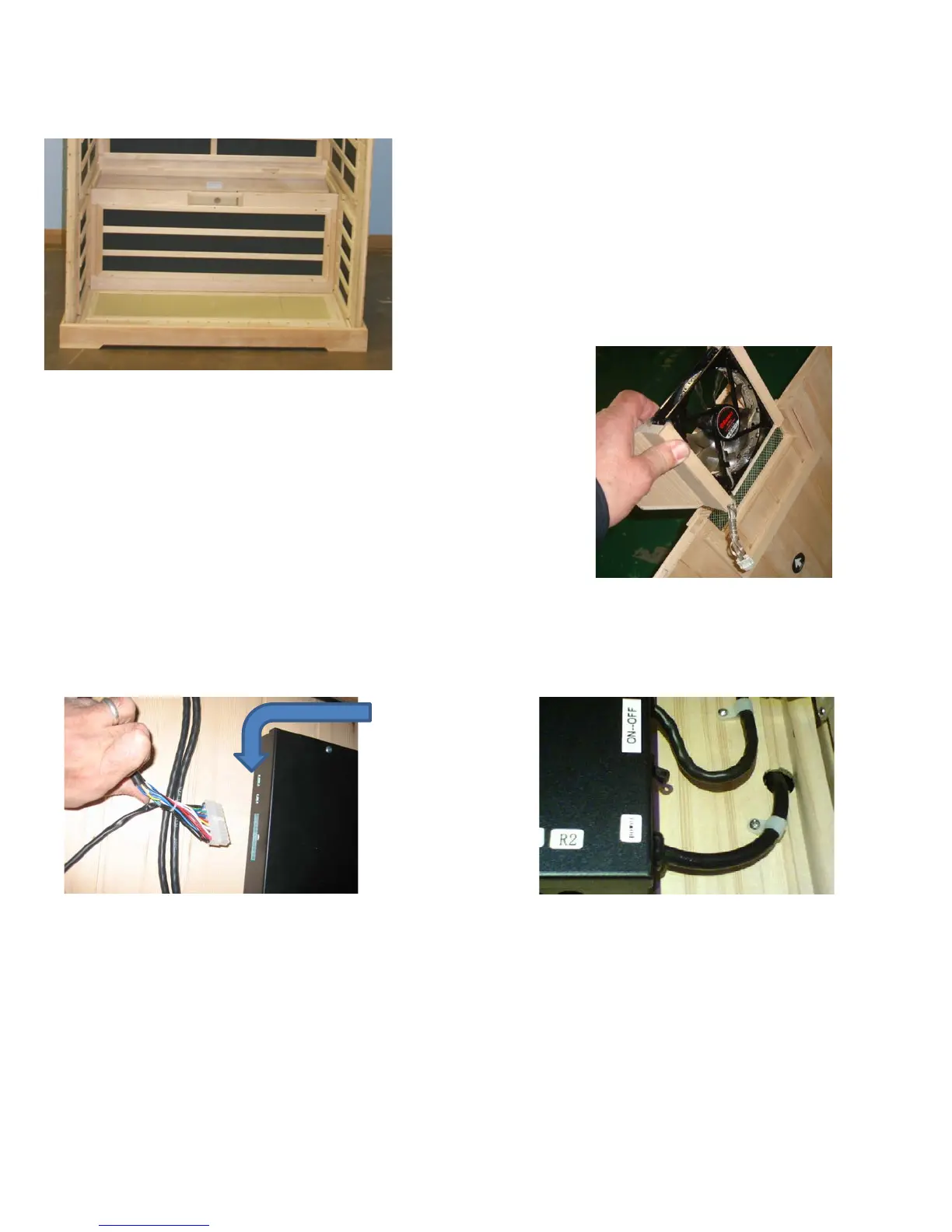

Bänkbeklädnad (kartong 1):
• Placera bänkbeklädnaden mellan de vänstra och högra väggsektionerna
• Anslut elförsörjningen S-3 till förgreningsdosan S-3
• Säkra S-3-förgreningsdosans lock med två philipsskruvar
Låt fläktkomponenten (kartong 1) glida in i hållaren
i bänkbeklädnaden
Koppla samman den vita kontakten från den svarta
förgreningsdosan till den vita kontanten från fläkten.
Svart huvudfördelningslåda: (2) anslutningar
Leta reda på den svarta huvudfördelningslådan som sitter fast i värmekabinens innergolv.
1: Anslut den 24-poliga, flerfärgade kabelkontakten till huvudfördelningslådans vänstra sida
Se punkt 3 –
Input/Output
2: På huvudfördelningslådans högra sida finns en huvudströmbrytare (ON-OFF).
Ställ strömbrytaren enligt bilden ovan i läget PÅ (ON).
3: Anslut högtalarna till Input och Output.
Anmärkning – Stick INTE ÄN in kontakten i eluttaget (230 volt)!
Sidan 6
