Tak (kartong 1):
• Lyft taket och placera det försiktigt på de fyra (4) väggarna enligt bilden nedan
• Anm.: Se till att elanslutningarna dras genom taket och inte blir klämda när ni långsamt för taket på
plats
• Tips: För att göra det enklare att dra kablar genom takspåret kan du lägga små frigolitblock på flera
ställen mellan tak och väggar för att ha taket förberett på plats. När kablarna har dragits igenom tar
ni bort frigolitblocken och sänker ned taket på väggarna.

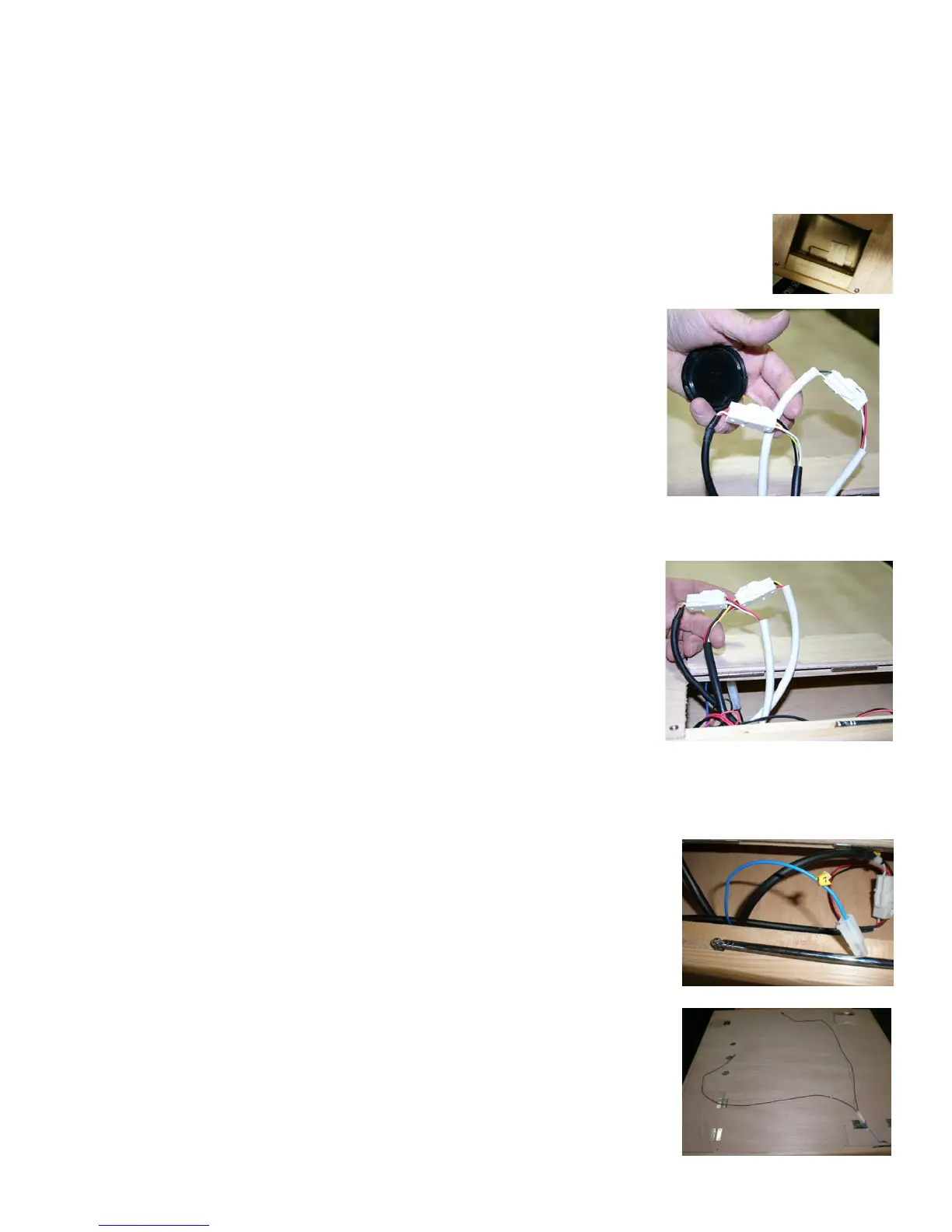

• Använd en trappstege för att nå upp och öppna luckorna på taket och vrid träblocket 90 grader.
Detta fäster taket säkert till väggarna och ser till att dörrpanelen inte kan ramla
ut.
Anslutning mellan tak och främre vägg:
• Öppna luckan på takets ovansida.
Här finns fyra anslutningar.
Anm.: Koppla samman vit och svart på de två svarta och
vita kablarna
• Koppla samman de andra två anslutningarna efter respektive
färg.
• De är numrerade 5, 6, 7 och8. Koppla samman nummer
5-8 med 5–8.
• Stäng den främre luckan i taket.
I leveransen av infravärmekabinen ingår en dipolsantenn för att ge bättre
FM-radiomottagning.
Dipolsantennen finns i samma påse som installationshandboken.
1. Ta ut dipolsantennen (svarta ledningar) ur påsen med
installationshandboken
2. Öppna luckan uppe på taket ovanför pekskärmen.
3. Koppla samman dipolsantennen med ledningen med markeringen #7
4. Rulla ut ledningen och dra isär den för att förbättra FM-radiomottagningen.
Tak på bakre vägg: (2) anslutningar:
Öppna dörrpanelen upptill till vänster på takets bakre
yttersida. Här finns fyra anslutningar som är markerade
med siffrorna 1–4.
Koppla samman takanslutningarna 1–4 med
anslutningarna 1–4 i den bakre väggen.
Se till att kopplingarna är fast anslutna. När du har skapat
anslutningarna stänger du den bakre åtkomstskivan.
Sidan 8
