U-Line H-161 Operating Instructions

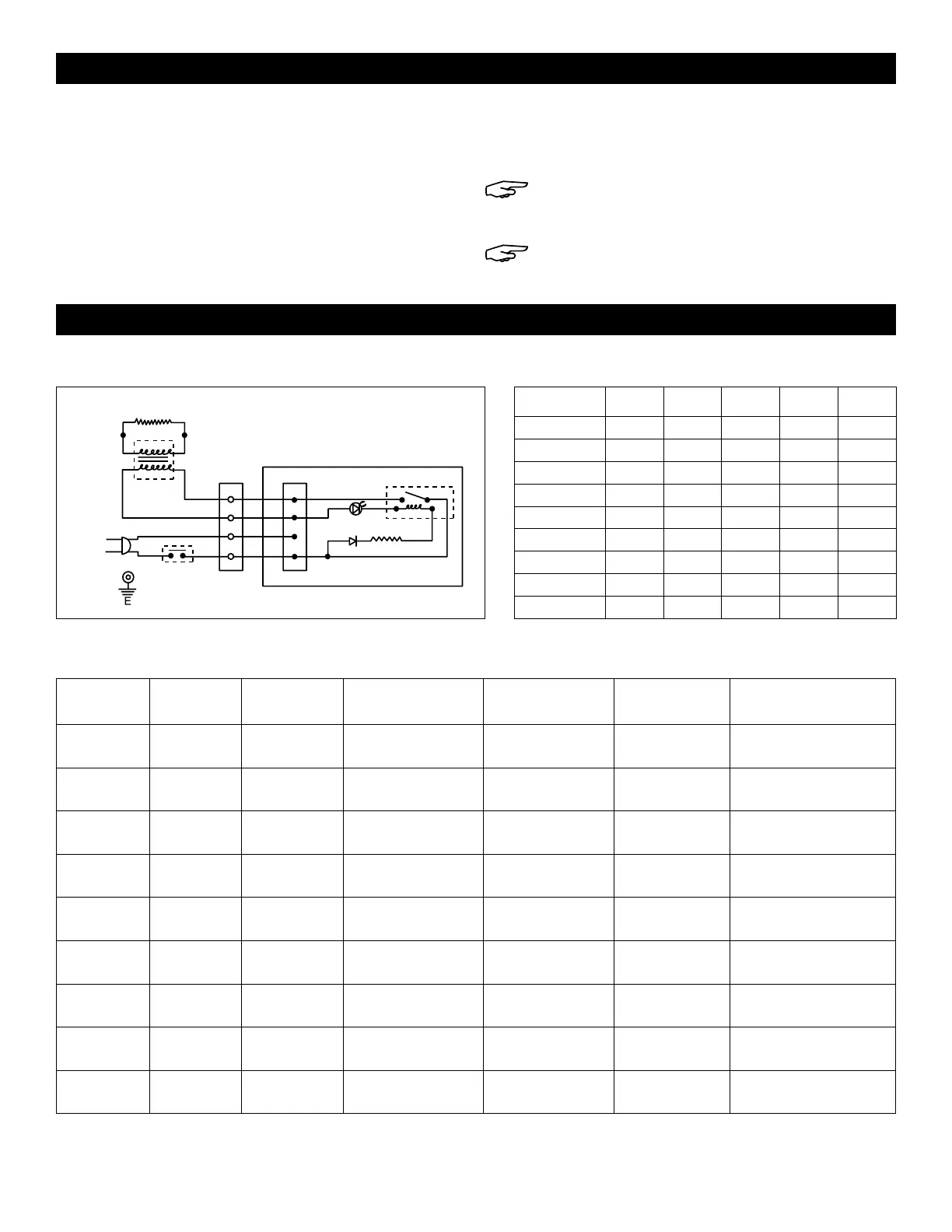

PAGE 10 OF 12 0314 IH-161
Élément chauffant
Transformateur
Connecteur
Microrupteur
Source
N
L
Relais 24V c.c.
Voyant de soudage
Minuterie
D
R
Contrôle P.C.B
SOUDEUSE 1 MIL 2 MIL 3 MIL 4 MIL 6 MIL
H-161 3 3 3 4 5
H-163 3 3 3 4 5
H-190 3 3 3.5 4 5.5
H-293 3 3 3.5 4 5.5
H-306 3 3 3.5 4 5.5
H-458 3 3 3 4 5
H-963 3 3 3.5 4 5
H-1029 3 3 3.5 4 5.5
H-1252 3 3 3.5 4 5
INSTRUCTIONS D’UTILISATION
SPÉCIFICATIONS
1. Branchez le cordon d’alimentation et réglez le bouton
de la minuterie selon l’épaisseur des matériaux à
souder. (Voir le tableau des paramètres recommandés)
2. Mettez le sac de polyéthylène sur la plateforme de
soudage et abaissez le bras de soudage. La soudeuse
contrôle automatiquement le temps de soudage.
3. Après 1 à 2 secondes, faites glisser le dispositif de
coupe pour découper le sac. (Seulement sur H-161 et
H-293) Desserrez le bras de soudage.
REMARQUE : Plus le chiffre sur le cadran est
important, plus la durée de soudage thermique
est longue.
REMARQUE : Le soudage est terminé lorsque le
voyant s’éteint.
PARAMÈTRES RECOMMANDÉSSCHÉMA DE RACCORDEMENT
MODÈLE SOURCE PUISSANCE
D’IMPULSION
MAX. LONGUEUR
DE LA SOUDURE
MAX. ÉPAISSEUR
DE LA SOUDURE
POIDS DIMENSIONS
H-161 120 V 410 W 20 cm (8 po) 6 Mil 3,5 kg (7,7 lbs.) 8,1 x 38,1 x 16 cm
(3,2 x 15 x 6,3 po)
H-163 120 V 410 W 20 cm (8 po) 6 Mil 2,6 kg (5,8 lbs.) 8,1 x 32 x 15 cm
(3,2 x 12,6 x 5,9 po)
H-190 120 V 580 W 30 cm (12 po) 6 Mil 3,9 kg (8,5 lbs.) 8,4 x 45,2 x 18,8 cm
(3,3 x 17,8 x 7,4 po)
H-293 120 V 580 W 30 cm (12 po) 6 Mil 4,6 kg (10,1 lbs.) 8,1 x 45,5 x 18,8 cm
(3,2 x 17,9 x 7,4 po)
H-306 120 V 670 W 40 cm (16 po) 6 Mil 4,5 kg (9,9 lbs.) 7,6 x 53,3 x 17,8 cm
(3 x 21 x 7 po)
H-458 120 V 160 W 10 cm (4 po) 6 Mil 1,7 kg (3,7 lbs.) 7,1 x 21,1 x 15 cm
(2,8 x 8,3 x 5,9 po)
H-963 120 V 670 W 40 cm (16 po) 6 Mil 5,4 kg (11,9 lbs.) 8,1 x 55,4 x 18,5 cm
(3,2 x 21,8 x 7,3 po)
H-1029 120 V 870 W 52 cm (20 po) 6 Mil 5,9 kg (13 lbs.) 11,4 x 71,1 x 19,8 cm
(4,5 x 28 x 7,8 po)
H-1252 120 V 870 W 52 cm (20 po) 6 Mil 5,9 kg (13 lbs.) 8,1 x 25,8 x 18,8 cm
(3,2 x 25,9 x 7,4 po)
SPÉCIFICATIONS DE LA SOUDEUSE
