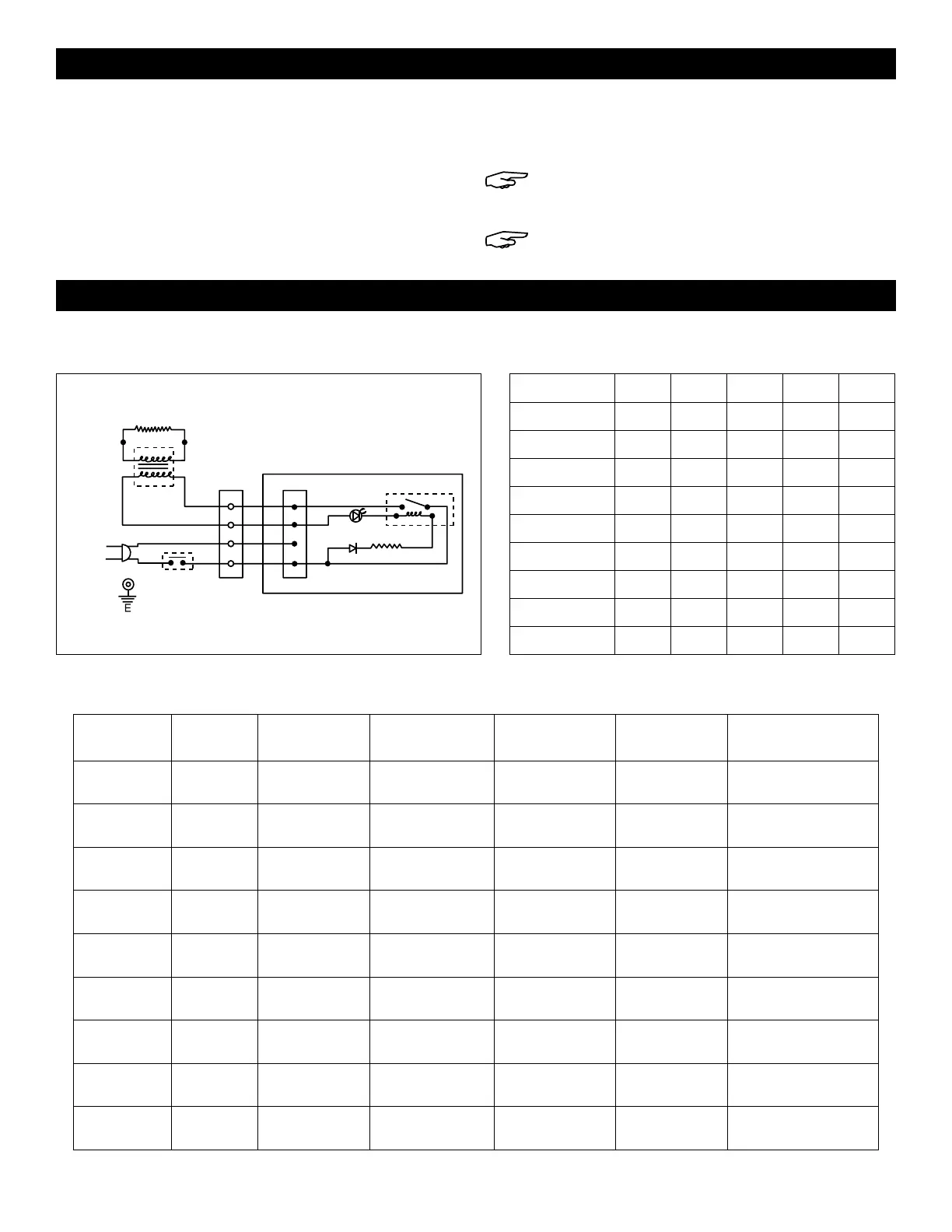

FUNCIONAMIENTO
SELLADORA 1 MIL 2 MIL 3 MIL 4 MIL 6 MIL
H-161 3 3 3 4 5
H-163 3 3 3 4 5
H-190 3 3 3.5 4 5.5
H-293 3 3 3.5 4 5.5
H-306 3 3 3.5 4 5.5
H-458 3 3 3 4 5
H-963 3 3 3.5 4 5
H-1029 3 3 3.5 4 5.5
H-1252 3 3 3.5 4 5
ESPECIFICACIONES
MODELO FUENTE POTENCIA DE
IMPULSO
LARGO MÁX. DE
SELLADO
GROSOR MÁX.
DE SELLADO
PESO DIMENSIONES
H-161 120 V 410 W 20 cm (8") 6 Mil 3.5 kg (7.7 lbs.) 8.1 x 38.1 x 16 cm
(3.2 x 15 x 6.3")
H-163 120 V 410 W 20 cm (8") 6 Mil 2.6 kg (5.8 lbs.) 8.1 x 32 x 15 cm
(3.2 x 12.6 x 5.9")
H-190 120 V 580 W 30 cm (12") 6 Mil 3.9 kg (8.5 lbs.) 8.4 x 45.2 x 18.8 cm
(3.3 x 17.8 x 7.4")
H-293 120 V 580 W 30 cm (12") 6 Mil 4.6 kg (10.1 lbs.) 8.1 x 45.5 x 18.8 cm
(3.2 x 17.9 x 7.4")
H-306 120 V 670 W 40 cm (16") 6 Mil 4.5 kg (9.9 lbs.) 7.6 x 53.3 x 17.8 cm
(3 x 21 x 7")
H-458 120 V 160 W 10 cm (4") 6 Mil 1.7 kg (3.7 lbs.) 7.1 x 21.1 x 15 cm
(2.8 x 8.3 x 5.9")
H-963 120 V 670 W 40 cm (16") 6 Mil 5.4 kg (11.9 lbs.) 8.1 x 55.4 x 18.5 cm
(3.2 x 21.8 x 7.3")
H-1029 120 V 870 W 52 cm (20") 6 Mil 5.9 kg (13 lbs.) 11.4 x 71.1 x 19.8 cm
(4.5 x 28 x 7.8")
H-1252 120 V 870 W 52 cm (20") 6 Mil 5.9 kg (13 lbs.) 8.1 x 25.8 x 18.8 cm
(3.2 x 25.9 x 7.4")
1. Enchufe el cable al tomacorriente y configure el
temporizador de acuerdo al material que va a sellar.
(Vea Tabla de Configuraciones Recomendadas)
2. Coloque una bolsa de polietileno en la plataforma
de sellado y presione hacia abajo el brazo de
sellado. La selladora automáticamente controlará
el tiempo de sellado.
3. Después de 1 a 2 segundos, deslice la navaja para
cortar la bolsa (solo en H-161 y H-293). Libere el brazo
de sellado.
NOTA: Mientras mayor sea el número en
el temporizador, mayor será el tiempo del
termosellado.
NOTA: El sellado termina cuando la luz se apaga.
CONFIGURACIONES RECOMENDADAS
DIAGRAMA DE CONEXIÓN
ESPECIFICACIONES DE LA SELLADORA
Resistencia
Transformador
Conector
Microinterruptor
Fuente
N
L
Relevador DC24V
Luz de Sellado
Temporizador
D
R
Control P.C.B.
