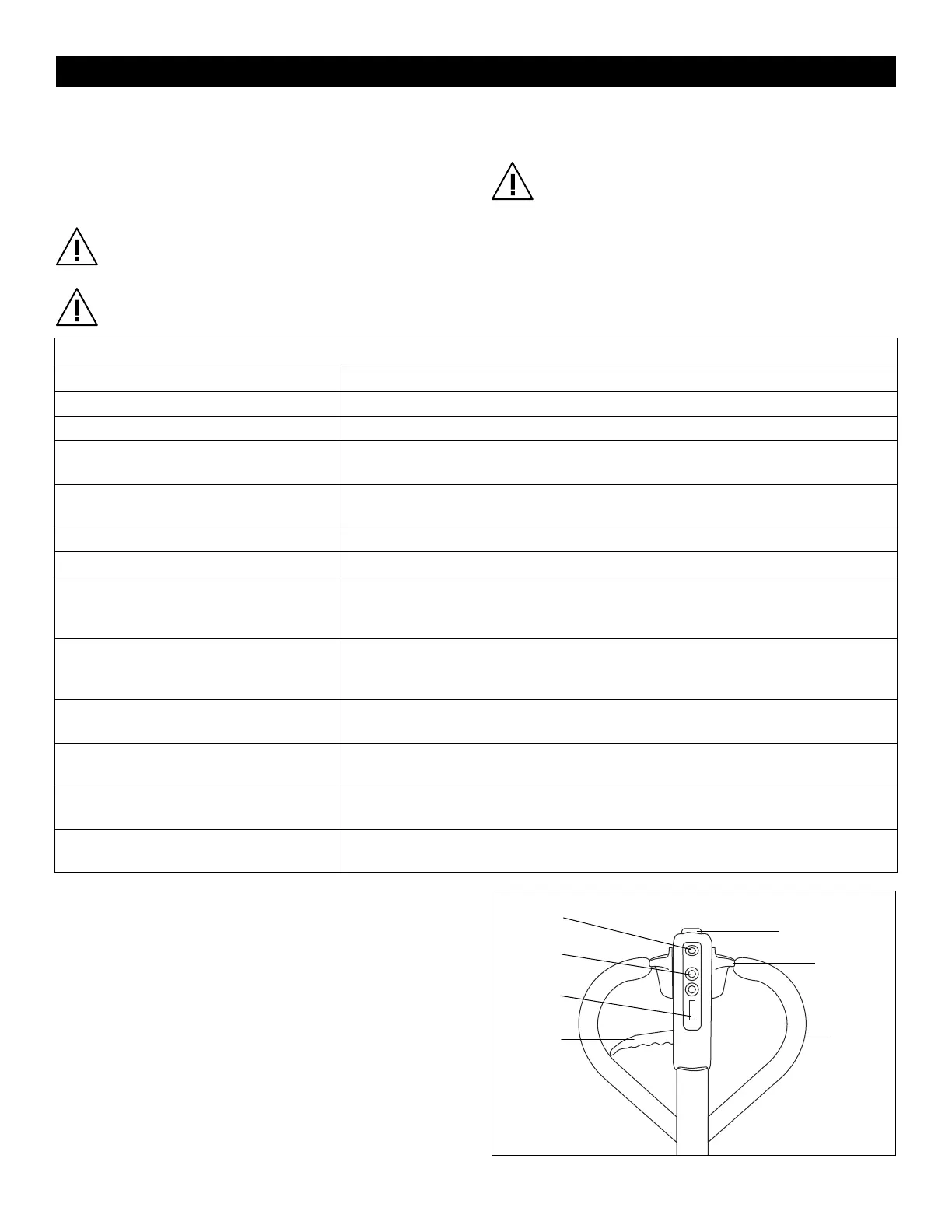

PAGE 8 OF 15 0821 IH-7505
INSTRUMENTOS Y CONTROLES
El brazo de manejo y el asa de control contienen
los controles para manejar, los de velocidad hacia
adelante y reversa, para frenar, elevar y bajar las
horquillas y el claxon. Las asas de control de todos los
modelos cuentan con un interruptor de reversa tipo
"ombligo" que invierte la dirección del patín cuando el
operador lo oprime. (Vea Diagrama 3)
ANTES DE ENCENDERLO
La tabla de verificación del operador de abajo cubre
los puntos de inspección importantes en los patines que
deben revisarse antes de la operación. Dependiendo
del uso, es posible que algunos patines requieran
verificaciones adicionales.
¡ADVERTENCIA! Este patín requiere de un
mantenimiento periódico efectuado por un
técnico calificado.
¡ADVERTENCIA! Un técnico de servicio calificado
deberá revisar el patín mensualmente
para verificar que haya una lubricación
adecuada, niveles de fluidos adecuados, darle
mantenimiento a los frenos, al motor y otras áreas.
¡ADVERTENCIA! En caso de que el patín no sea
seguro y requiera reparación, o en caso de que
contribuya a crear una situación poco segura,
informe de ello de inmediato a la autoridad
designada. No opere el patín hasta que haya
sido reparado y su funcionamiento sea seguro.
No realice reparaciones ni ajustes no autorizados.
Todo servicio debe ser llevado a cabo por un
técnico de servicio calificado.
FUNCIONAMIENTO
VERIFICACIONES DEL OPERADOR
ARTÍCULO PROCEDIMIENTO
Sistemas de Transmisión e Hidráulico Verifique si hay signos de derrame de fluidos.
Horquillas Verifique si hay grietas y daños.
Protectores y Respaldo de Carga Verifique que los protectores de seguridad estén colocados correctamente
y no estén dañados.
Letreros de Seguridad Verifique que las etiquetas adhesivas de advertencia, la placa de
identificación, etc. estén en buen estado y sean legibles.
Claxon Verifique que el claxon suena al accionarlo.
Manejo Verifique que el brazo de manejo no esté atorado o suelto al manejar.
Controles de Manejo Verifique que los controles de velocidad del asa de control funcionen en
todos los rangos de velocidad hacia adelante y en reversa y que funciona
el interruptor tipo ombligo.
Llantas Verifique que la llanta de dirección no esté agrietada o dañada.
Mueva el patín para comprobar la libertad de rotación de las llantas de
carga.
Controles Hidráulicos Verifique el funcionamiento de la acción de levantar y bajar hasta sus
posiciones máximas.
Frenos Verifique que los frenos funcionan cuando el brazo de manejo se eleva a
una posición vertical y cuando se baja a una posición horizontal.
Freno de Seguridad/Estacionamiento Verifique que el brazo de manejo se eleve hasta una posición vertical
cuando se libera y que el freno se accione.
Desconexión de la Batería Verifique que la batería se pueda conectar y desconectar. Verifique que
los conectores no estén dañados.
Botón del
Claxon
Botón de
Elevación
Pantalla
Asa para
Bajar
Interruptor de
Seguridad de
Reversa
Interruptor
de
Movimiento
Asa
Diagrama 3
