U-Line H-8921 Manual

PAGE 7 OF 9 1118 IH-2708
H-2708, H-2900, H-3045
H-5387, H-6710, H-7504
π
TRANSPALETTE
INDUSTRIEL
1-800-295-5510
uline.ca
FONCTIONNEMENT
DONNÉES TECHNIQUES
AVERTISSEMENT! L'opérateur doit lire et
comprendre les instructions qui figurent ici et
sur le transpalette avant l'utilisation.

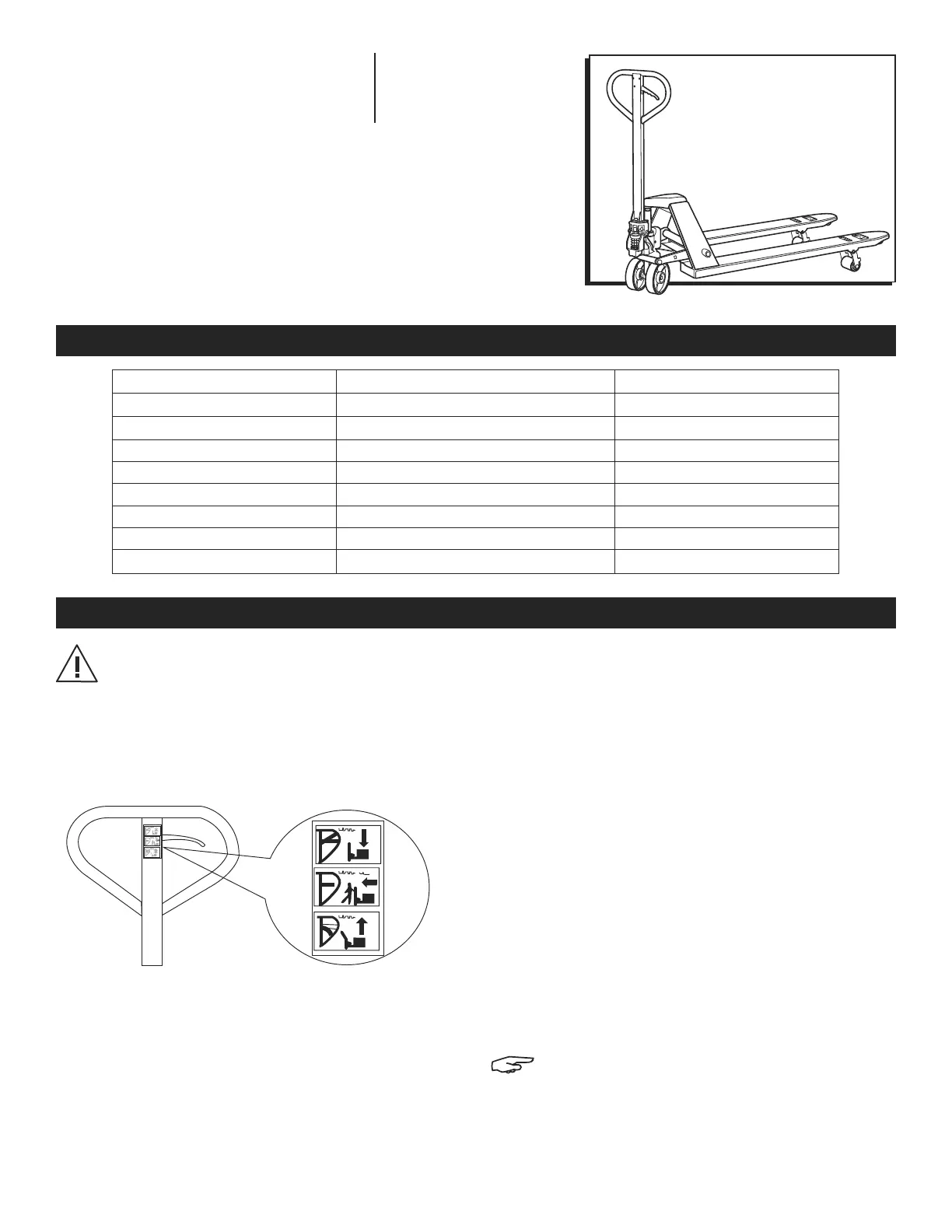

La poignée du transpalette comporte un levier de
commande réglable à trois positions. (Voir figure1)
- LOWER (ABAISSER) = pour abaisser les fourches
- NEUTRAL (NEUTRE) = pour déplacer la charge
- RAISE (SOULEVER) = pour soulever les fourches
1. Si les fourches se soulèvent lorsque vous pompez à
la position NEUTRAL, tournez la vis de réglage dans
le sens horaire jusqu'à ce que le pompage de
la poignée ne soulève pas les fourches et que la
position NEUTRAL fonctionne correctement.
2. Si les fourches s'abaissent lorsque vous pompez à la
position NEUTRAL, tournez la vis de réglage dans le
sens antihoraire jusqu’à ce que les fourches cessent
de s'abaisser.
3. Si les fourches ne s'abaissent pas quand le levier
de commande est à la position LOWER, tournez
la vis de réglage dans le sens horaire jusqu'à
ce que le soulèvement du levier de commande
abaisse les fourches. Puis vérifiez la position NEUTRAL
conformément aux étapes1 et 2.
4. Si les fourches ne se soulèvent pas lorsque vous pompez
à la position RAISE, tournez la vis de réglage dans le sens
antihoraire jusqu'à ce que les fourches se soulèvent avec
le levier à la position RAISE. Ensuite, vérifiez les positions
NEUTRAL et LOWER en suivant les étapes 1, 2 et 3.
REMARQUE: En visualisant le transpalette du
côté poignée, la vis de réglage se situe du
côté droit de la pompe, au-dessus de la roue
droite. Le transpalette s'abaissera plus ou
moins rapidement selon la profondeur de la
vis de réglage.
Figure1
MODÈLE H-2708/H-2900/H-3045/H-5387/H-7504
H-6710
Capacité 2494,8kg (5500lb) 2494,8kg (5500lb)
Hauteur max. des fourches 19,1cm (7,5po) 19,1cm (7,5po)
Hauteur min. des fourches 7,6cm (3po) 7,6cm (3po)
Longueur des fourches 1,2m (48po) 1,2m (48po)
Largeur totale des fourches 68,6cm (27po) 53,3 cm (21 po)
Diam. des roues des fourches 7,6cm (3po), polyuréthane 7,6cm (3po), polyuréthane
Diam. des roues directrices 17,8cm (7po), polyuréthane 17,8cm (7po), polyuréthane
Poids net 74,8kg (165lb) 68,9 kg (152 lb)
