Pièce Description Quantité Image
AA Boulon M6X35 4 PCS
BB Rondelle plate M6 80 PCS
CC Boulon M6X15 72 PCS
DD Boulon M6X20 2 PCS
FF Ecrou M6 2 PCS
Z Clé M6 2 PCS

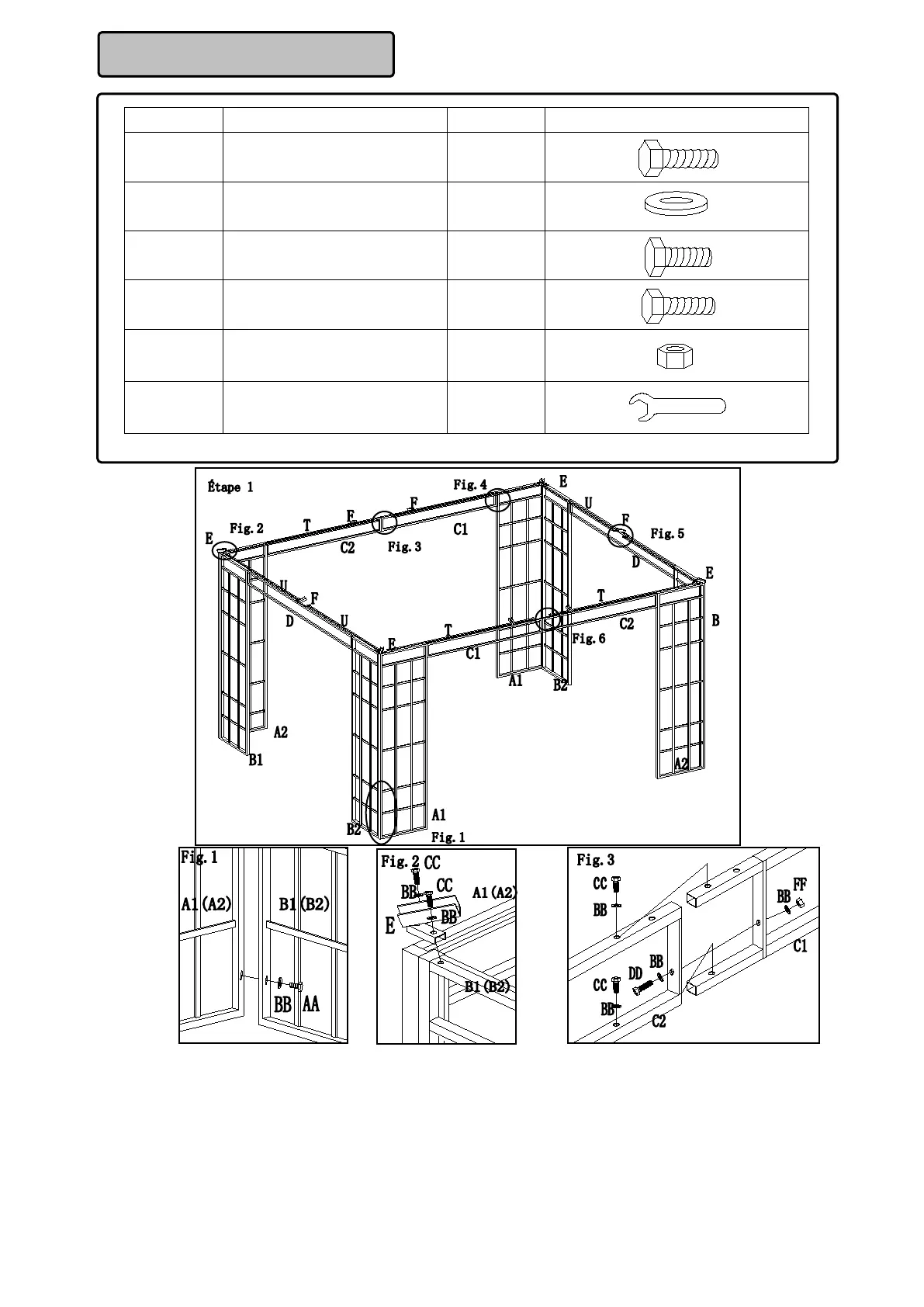

Fig.1 : Fixez les petits panneaux (B1 et B2) aux grands panneaux (A1 and A2) à l’aide de boulons (AA) et de
rondelles plates (BB).
Fig.2 : Fixez le raccord inférieur 1 (E) au coin des panneaux avec des boulons (CC) et des rondelles plates (BB).
Fig.3 : Insérez la poutre longue 1 dans la poutre longue 2 (C2), puis fixez la poutre longue 1 (C1) à la poutre
longue 2 (C2) avec des boulons (CC) avec des boulons (DD) et des rondelles plates (BB) et des écrous (FF). Réservez un
des trous de la longue poutre (C2) pour installer le tube de moustiquaire.
