Pièce Description Quantité Image
BB Rondelle plate M6 38 PCS
CC Boulon M6X15 18 PCS
DD Boulon M6X20 20 PCS

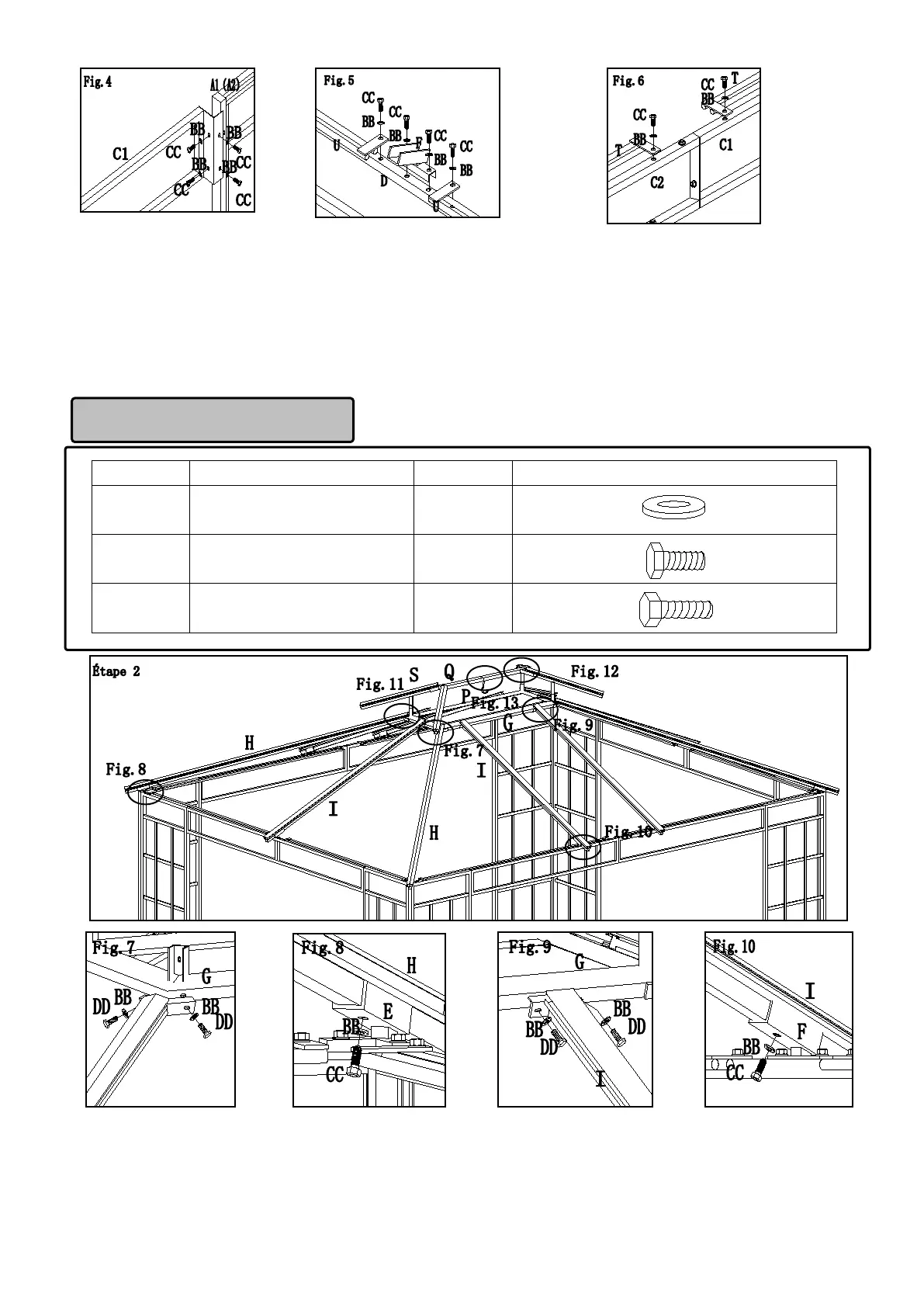

Fig.7 : Fixez le bord supérieur de la poutre oblique (H) au cadre supérieur (G) avec des boulons (CC) et des rondelles plates (BB).
Fig.8 : Fixez la poutre oblique (H) au raccord inférieur 1 (E) avec des boulons (CC) et des rondelles plates (BB).
Fig.9 : Fixez la poutre médiane (I) aux poutres supérieures (G) avec des boulons (DD) et des rondelles plates (BB).
Fig.10 : Fixez la partie inférieure de la poutre médiane (I) au raccord inférieur 2 (F) avec des boulons (CC) et des rondelles
plates (BB).
Fig.4 : Fixez la poutre longue 1 assemblée aux grands panneaux (A1 et A2) avec des boulons (CC) et des
rondelles plates (BB). Répétez cette étape pour fixer la poutre courte (D) aux petits panneaux (B1 et B2).
Fig.5 : Fixez le raccord inférieur 2 (F) et le tube à moustiquaire court (U) à la poutre courte(D) avec des boulons
(CC) et des rondelles plates (BB).
Fig.6 : Fixez les tubes à moustiquaire longs (T) aux poutres longues (C1 et C2) avec des boulons (CC) et des
rondelles plates (BB). Répétez cette étape pour fixer les tubes de moustiquaire courts.
