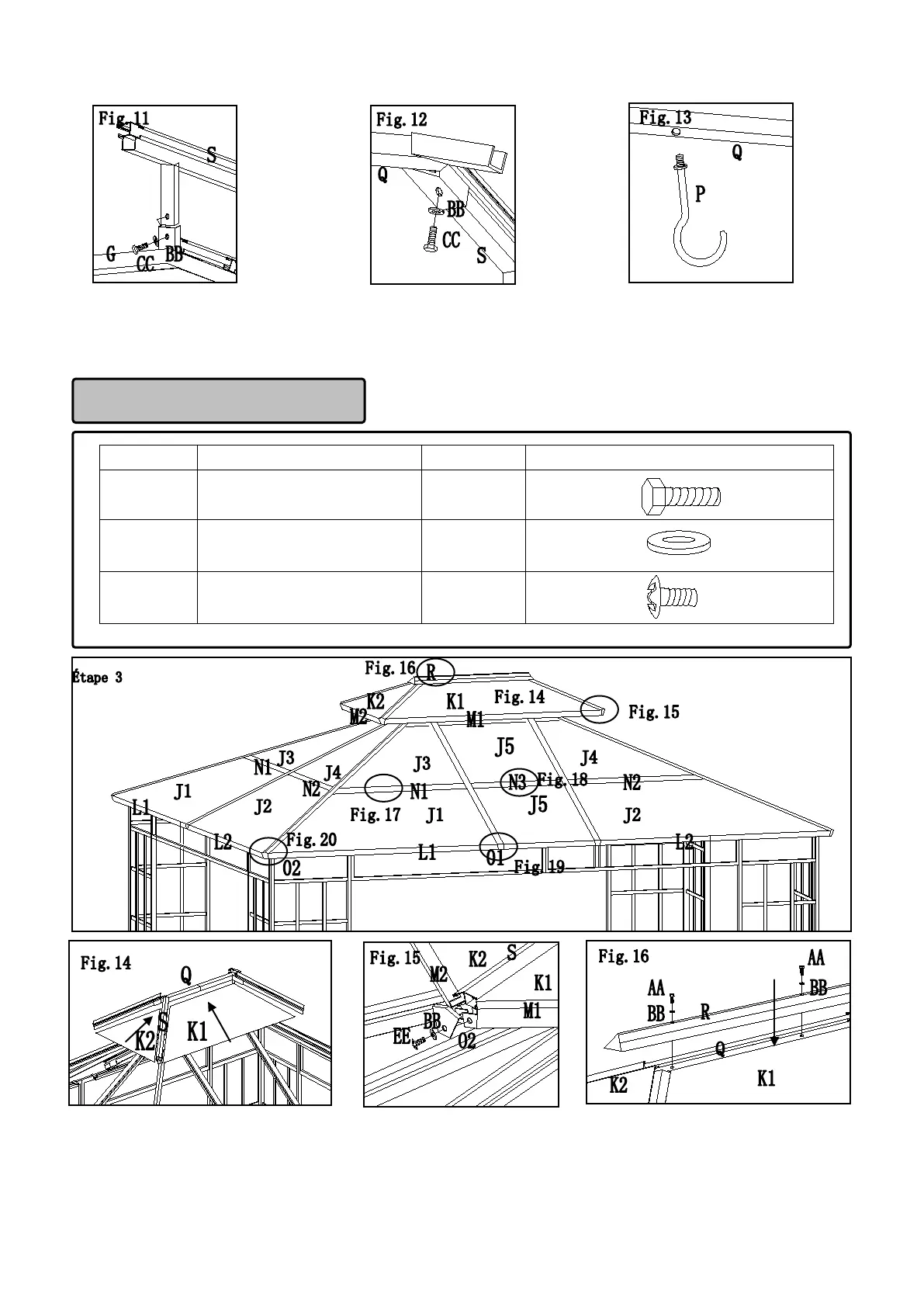

Fig.11: Fixez la petite poutre oblique (S) au cadre supérieur (G) avec des boulons (CC) et des rondelles plates (BB).
Fig.12 : Fixez la petite poutre oblique (S) au petit raccord supérieur (Q) avec des boulons (CC) et des rondelles plates (BB).
Fig.13: Attachez le crochet (P) au petit raccord supérieur (Q).
Pièce Description Quantité Image
AA Boulon M6X35 2PCS
BB Rondelle plate M6 16 PCS
EE Vis M6X15 14 PCS
Fig.14 : Insérez les petits pans de toit (K1 et K2) dans la tige rainurée de la petite poutre oblique (S).
Fig.15 : Insérez les rails (M1 et M2) dans la partie inférieure des petits pans de toit (K1 et K2), et fixez le coin de rail
(O2) à la petite poutre oblique (S) en insérant des vis dans trois trous (EE) et en utilisant des rondelles plates (BB).
Fig.16 : Fixez le dessus (R) sur le petit raccord supérieur (Q) avec des boulons (AA) et des rondelles plates (BB).
