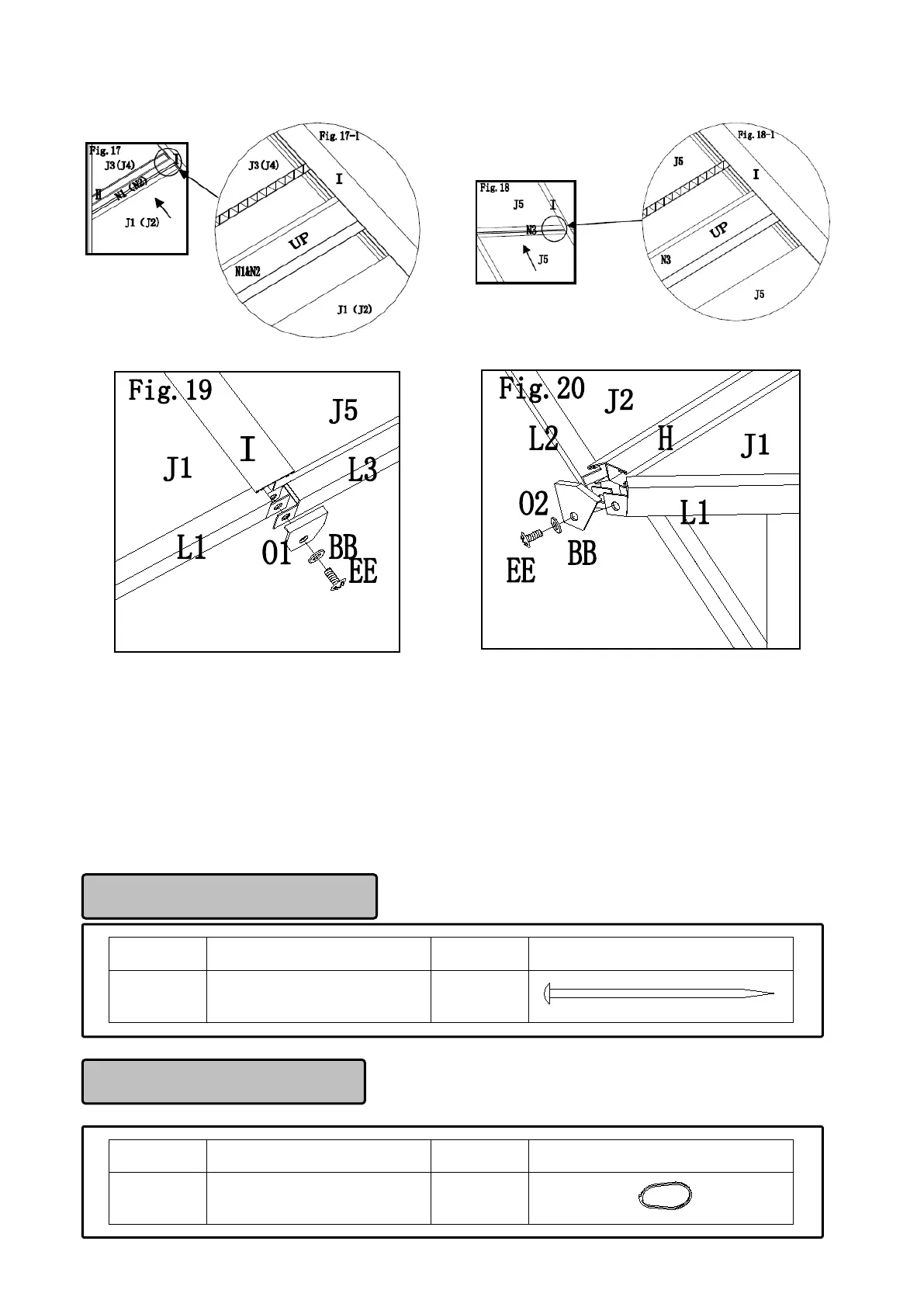

Fig.17 : Insérez le pan court 1 (J3) et le pan court 2 (J4) dans la poutre médiane (I) et la poutre oblique (H), puis insérez-y
les tiges rainurées (N1 et N2). Insérez le long pan (J1) dans la poutre médiane (I) et dans la poutre oblique (H). Répétez
cette étape pour installer les pans droits.
Fig.18 : Insérez le pan médian (J5) dans la poutre médiane (I), puis insérez la tige rainurée médiane (N3). Insérez le pan
médian (J5) dans la poutre médiane (I).
Fig.19 : Insérez les traverses (L1, L2 et L3) dans la partie inférieure des pans, puis fixez le rail central (O1) à la poutre
médiane (I) en insérant des vis dans trois trous (EE) et en utilisant des rondelles plates (BB).
Fig.20 : Fixez le coin de rail (O2) à la poutre oblique (H) en insérant des vis dans trois trous (EE) et en utilisant des
rondelles plates (BB).
Pièce Description Quantité Image
GG Anneau 52 PCS
Pièce Description Quantité Image
HH
Piquet Φ8X180mm
16 PCS
