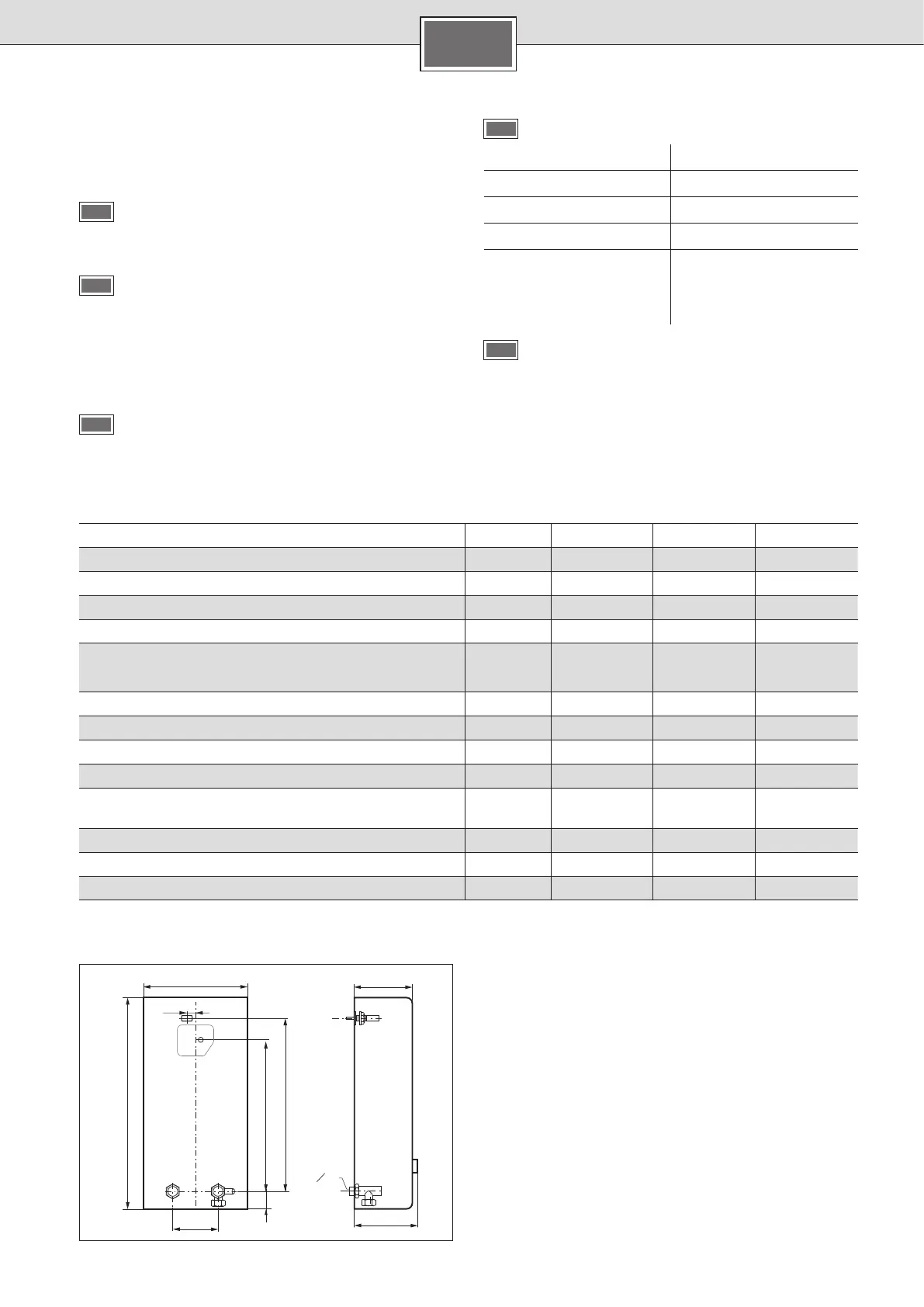

UFESA Multitronic DE2UF21 - Datos Técnicos

15
ES
Datos técnicos
DE2UF18 DE2UF21 DE2UF24
Potencia nominal
[kW] 18 21 24
Tensión nominal
[V] 400 400 400
Fusible
[A] 32 32 40
Sección mínima de línea
[mm
2
]4 4 6
Cantidad de agua caliente con potencia nominal
con aumento de temperatura de
12 °C auf 38 °C [l/min] 9,9 11,6 13,6
12 °C auf 60 °C [l/min] 5,4 6,3 7,2
Caudal de puesta en marcha
[l/min] 2,6 2,6 2,6
Presión de caudal de puesta en marcha *
[MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25)
Rango de aplicación en aguas
Resistencia eléctrica específica a 15 °C
[Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300
Presión nominal
[MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0)
Temperatura de entrada máxima permitida
[°C] 20 20 20
Impedancia de red máxima en el lugar de conexión
[Ω] ≤ 0,400 ≤ 0,400 ≤ 0,400
* Aquí hay que añadir aún la caída de presión en la batería de mezcla
Si hubiera una presión baja en la tubería del agua, hay
■
que retirar el limitador de caudal (ver figura A).
Explique al usuario cómo manejar el calentador de paso
■
continuo.
A
Si el calentador de paso continuo no alcanzara un
caudal suficiente debido a que la presión de la tubería
de agua en la instalación doméstica es demasiado
baja, retire el limitador de caudal.
B
Conmutador de prioridad para la combinación con ra-
diadores termoeléctricos de acumulación:
Para el funcionamiento con conmutación de prioridad
se requiere un relé de desconexión de carga especial
BZ 45L20 (accesorio especial). Otros relés de desco-
nexión de cargas que estuvieran ya presentes, a ex-
cepción de los electrónicos, pueden dar lugar a
disfunciones.
C
Con el funcionamiento con el relé de desconexión de
cargas hay que codificar la electrónica de regulación.
D
Visualización de estado en el aparato
LED Estado del aparato
Desc. Desc.
Iluminado Disponibilidad
Parpadeo lento (1/s) El aparato calienta
Parpadeo rápido (4/s) No se alcanza la temperatu-
ra ajustada (Caudal de agua
excesivo para el rendimien-
to de la conexión).
E
El filtro de delante de la válvula de retención en la
tubuladura de admisión de agua fría está atascado.
Desenroscar el filtro y limpiarlo o descalcificarlo.
Ver figura E 1–3.
Accesorios especiales
Juego de tuberías ■ BZ 45U20: Para montar el calentador
de paso continuo debajo de un mueble.
Conmutador de prioridad (relé de desconexión de cargas)
■
BZ 45L20:
Para el funcionamiento con conmutación de prioridad
Juego de montaje
■ BZ 45K23: Para la instalación sobre
revoque
472
236
20
100
332
42
388
124
137
G
1
2
A
