21
PL

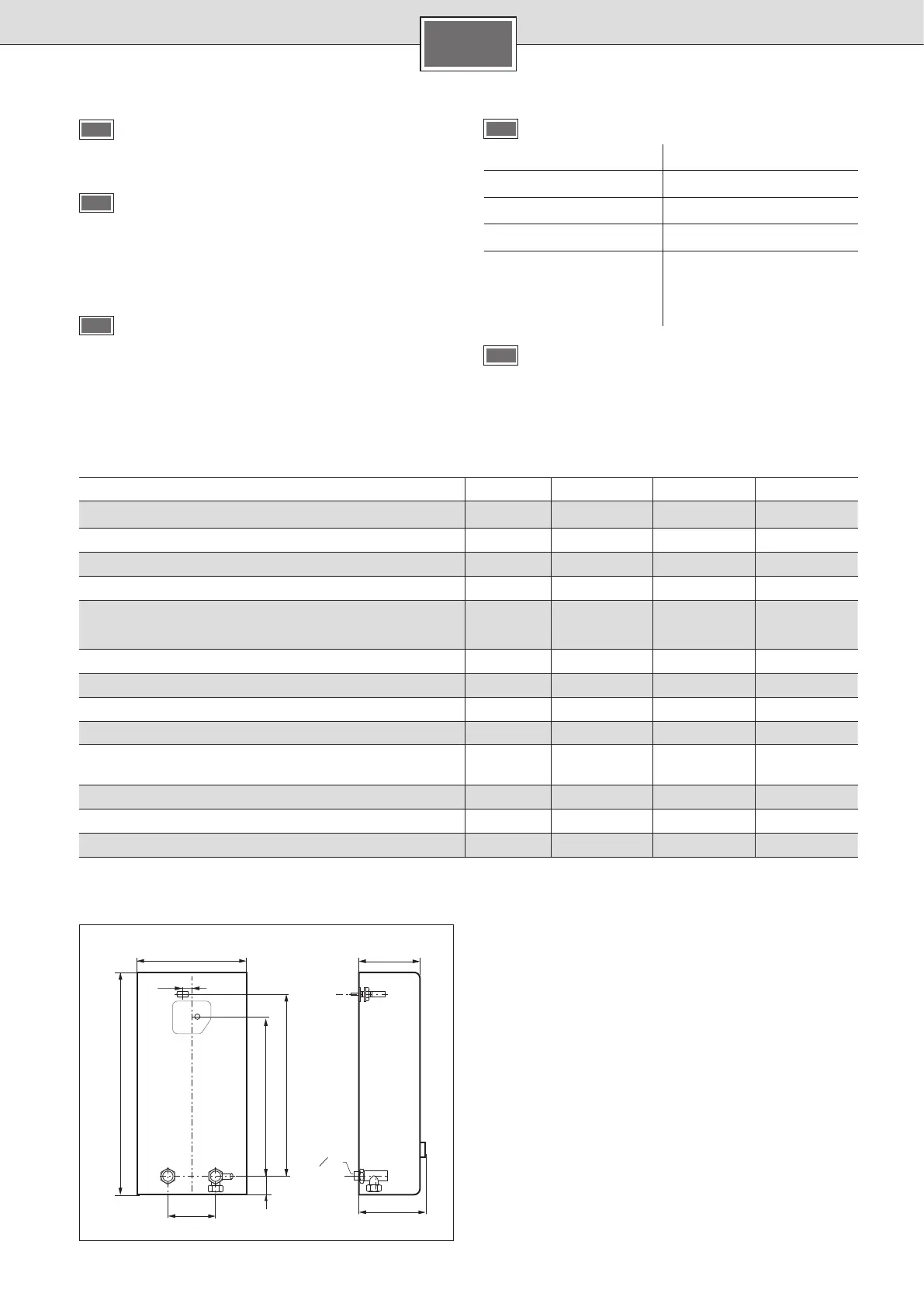

Dane techniczne
DE2UF18 DE2UF21 DE2UF24
Moc znamionowa
[kW] 18 21 24
Napięcie znamionowe
[V] 400 400 400
Zabezpieczenie
[A] 32 32 40
Minimalny przekrój przewodów
[mm
2
]4 4 6
Ilość wody ciepłej przy mocy znamionowej
przy podwyższeniu temperatury
12 °C do 38 °C [l/min] 9,9 11,6 13,6
12 °C do 60 °C [l/min] 5,4 6,3 7,2
Próg włączenia
[l/min] 2,6 2,6 2,6
Włączające ciśnienie przepływu *
[MPa (bar)] 0,025 (0,25) 0,025 (0,25) 0,025 (0,25)
Zakres zastosowania przy wodzie o rezystywności
elektrycznej przy 15 °C
[Ωcm] ≥ 1 300 ≥ 1 300 ≥ 1 300
Ciśnienie nominalne
[MPa (bar)] 1,0 (10,0) 1,0 (10,0) 1,0 (10,0)
Maksymalnie dopuszczalna temperatura zasilania
[°C] 20 20 20
Maksymalna impedancja sieci w miejscu podłączenia
[Ω] ≤ 0,400 ≤ 0,400 ≤ 0,400
* Należy doliczyć do tego spadek ciśnienia w baterii
Wyposażenie dodatkowe
Zestaw rurowy ■ BZ 45U20: do stosowania podgrzewacza
przepływowego jako urządzenia podstołowego
Łącznik priorytetowy (przekaźnik odciążania)
■ BZ 45L20:
do pracy w układzie priorytetowym
Zestaw montażowy
■ BZ 45K23: do instalacji natynkowych
A
Jeżeli ze względu na za niskie ciśnienie w sieci wodocią-
gowej budynku podgrzewacz przepływowy nie osiąga
wystarczającego przepływu, należy usunąć ogranicznik
przepływu.
B
Układ priorytetowy do kombinacji z zasobnikowymi ter-
mami elektrycznymi:
Do pracy w układzie priorytetowym konieczny jest spe-
cjalny przekaźnik odciążający BZ 45L20 (wyposażenie
dodatkowe). Inne, istniejące już przekaźniki odciążania,
mogą wykazywać błędy działania (za wyjątkiem elektro-
nicznych przekaźników odciążania).
C
Przy pracy z przekaźnikiem odciążania konieczne jest za-
kodowanie elektronicznego układu regulacyjnego.
D
Wskazanie stanu pracy na urządzeniu
Dioda LED Stan pracy urządzenia
wył wył
Świeci gotowość
miga powoli (1/s) urządzenie nagrzewa
miga szybko (4/s) ustawiona temperatura nie
jest osiągana (za duży prze-
pływ w stosunku do mocy
przyłączeniowej)
E
Zatkane sitko w zaworze zwrotnym w króćcu zasilają-
cym zimnej wody.
Wyjąć sitko i oczyścić go albo usunąć kamień.
Patrz rys. E 1–3.
472
236
20
100
332
42
388
124
137
G
1
2
A
