7

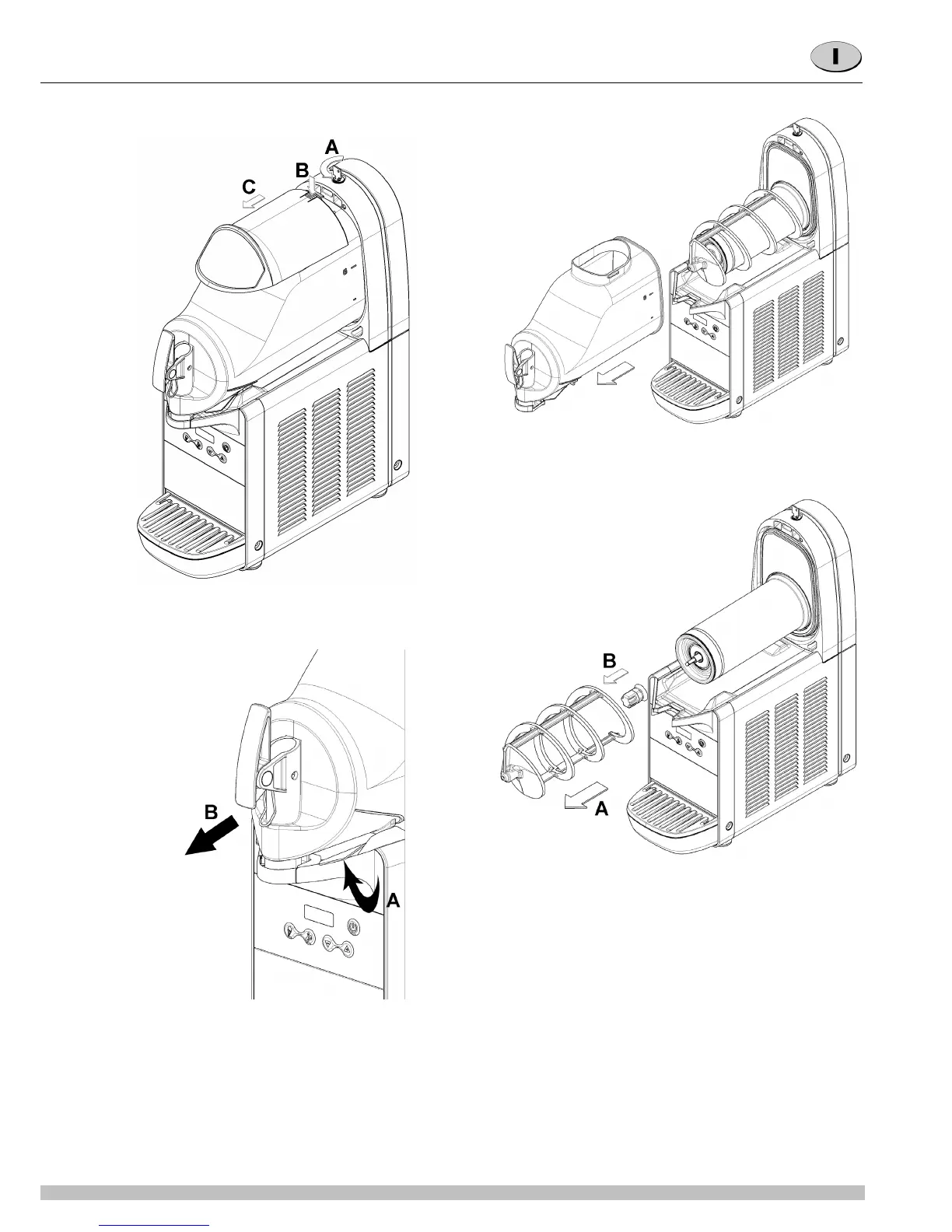

del coperchio, ruotare la chiave in senso antiorario per sbloc-
care il tasto di apertura (vedere figura 2).
figura 2
2 Per smontare il contenitore è necessario spingere verso
l’alto l’apposita leva (vedere figura 3) e quindi sfilare il conteni-
tore stesso (vedere figura 4).
figura 3
figura 4
3 Rimuovere il mescolatore sfilandolo dal cilindro evapora-
tore. Quindi rimuovere il giunto esagonale (vedere figura 5).
figura 5
4 Togliere la guarnizione dalla apposita sede (vedere figura
