3.2. Przygotowanie do pracy
1) Montaż dźwigni sterującej

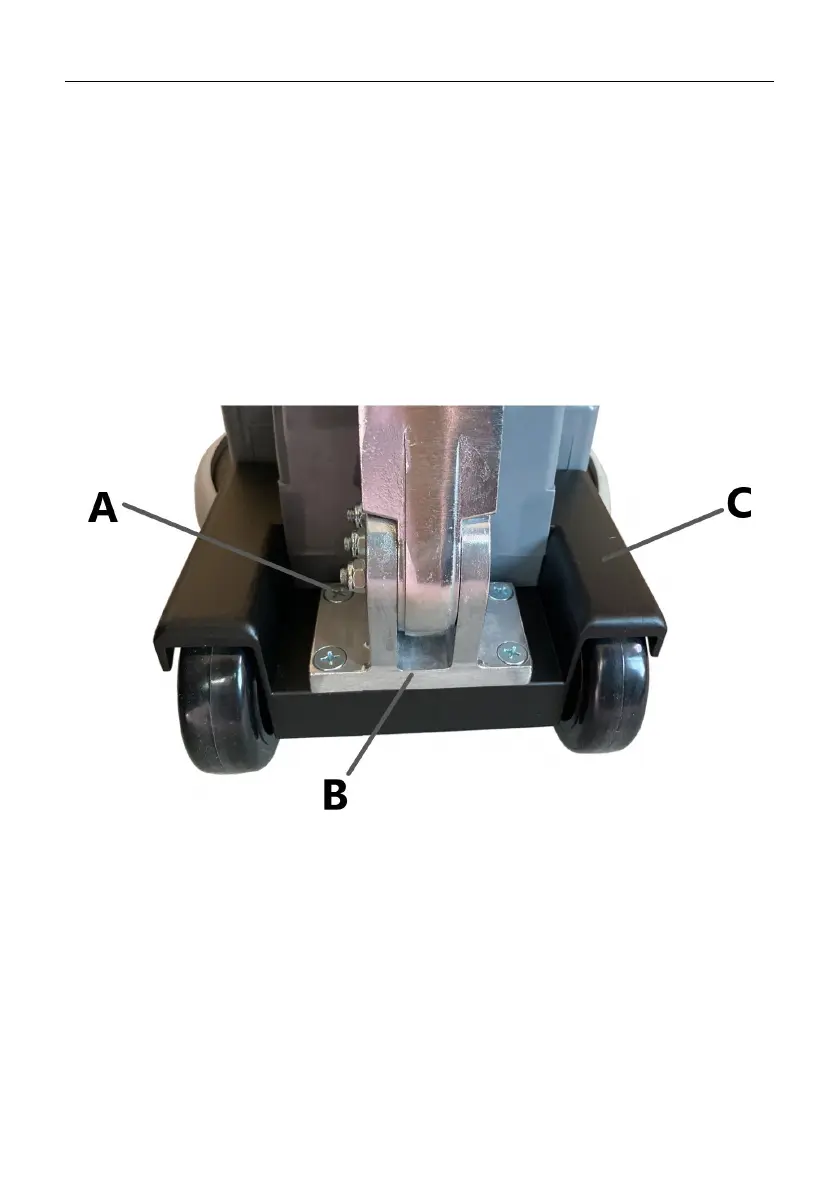

Umieścić podstawę uchwytu sterującego na tylnej części korpusu urządzenia. Zrównać
otwory śrub obu części. Skręcić ze sobą użyte części za pomocą śrub z łbem
stożkowym i gniazdem krzyżowym.
A – Śruby z łbem stożkowym i gniazdem krzyżowym
B – Podstawa uchwytu sterującego
C – Korpus urządzenia
2) Montaż zbiornika
a) Umieścić zbiornik na rurze uchwytu sterującego.
b) Użyć dwóch obejm zaciskowych, aby przymocować zbiornik do rury
uchwytu sterującego. Następnie zamontować płytkę z otworami i dokręcić
nakrętki na gwintach obejmy zaciskowej.
c) Podłączyć rurę wodną do złącza wylotu wody.
