T2-602 • T2-604 • T2-5001
T2-SERIES

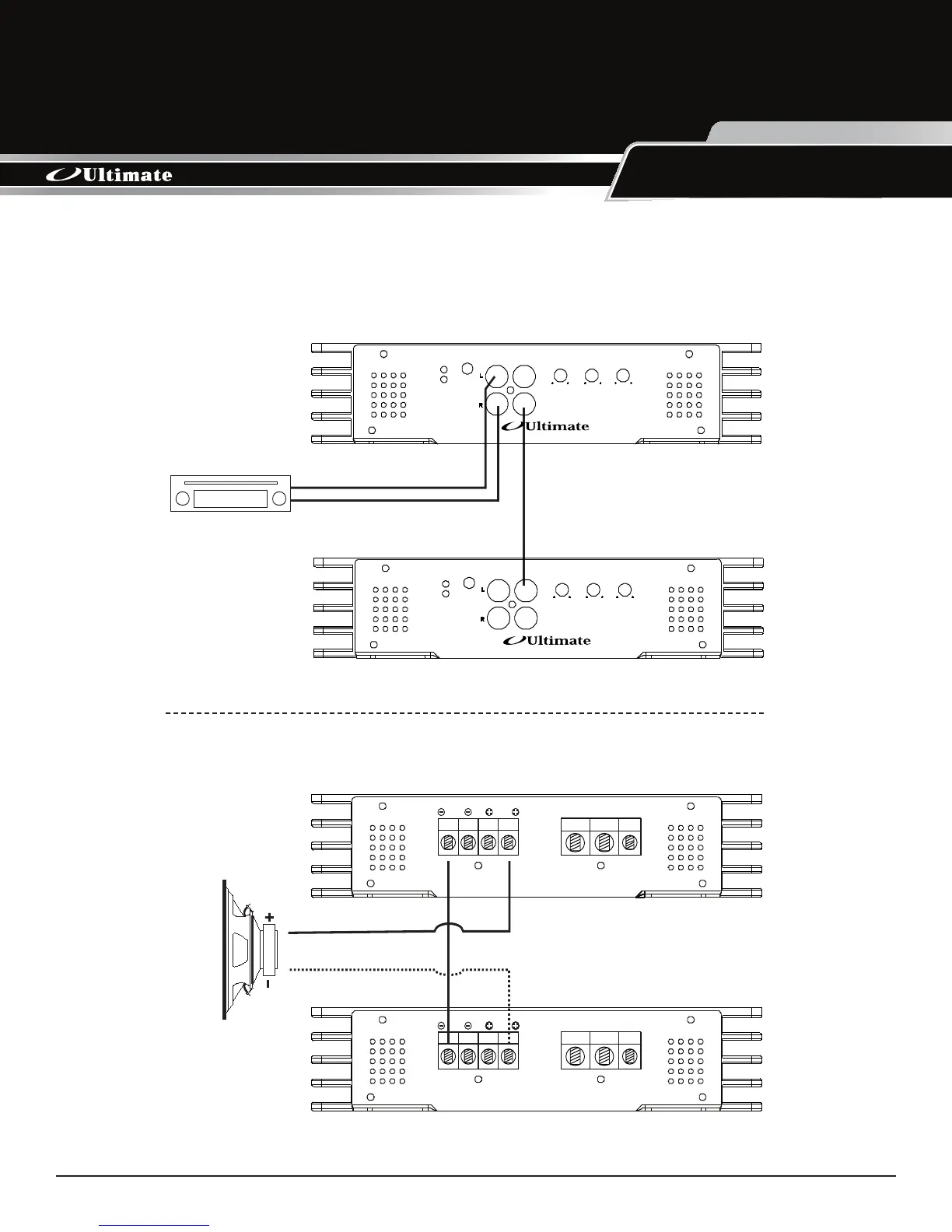

T2-5001 – Configuration Maitre/Esclave
T2-5001
CLASS D MONO CAR AMPLIFIER
1X500W
PROTECT
NORMAL
BRIDGE
IN
OUT
INPUTREMOTE
MIN MAX 40Hz 180Hz 50HzOFF
GAIN XOVER SUBSONIC
L
R
T2-5001
CLASS D MONO CAR AMPLIFIER
1X500W
PROTEC T
NORMAL
BRIDGE
IN
OUT
INPUTREMOTE
MIN MAX
40Hz 180Hz 50HzOFF
GAIN XOVER SUBSONIC
L
R
REM
+12v GND
REM
+12v GND
4 ohm mi mum
Amp #1
maître
Amp #2
esclave
Amp #1
maître
Amp #2
esclave
Unité source
Signal sortie maximum 5v
Remarque: Utilisez un fil de calibre 4 pour l’alimentation et la mise à la masse de cet amplificateur. Un fusible
de calibre 80 ampères est requis.
