36
Français

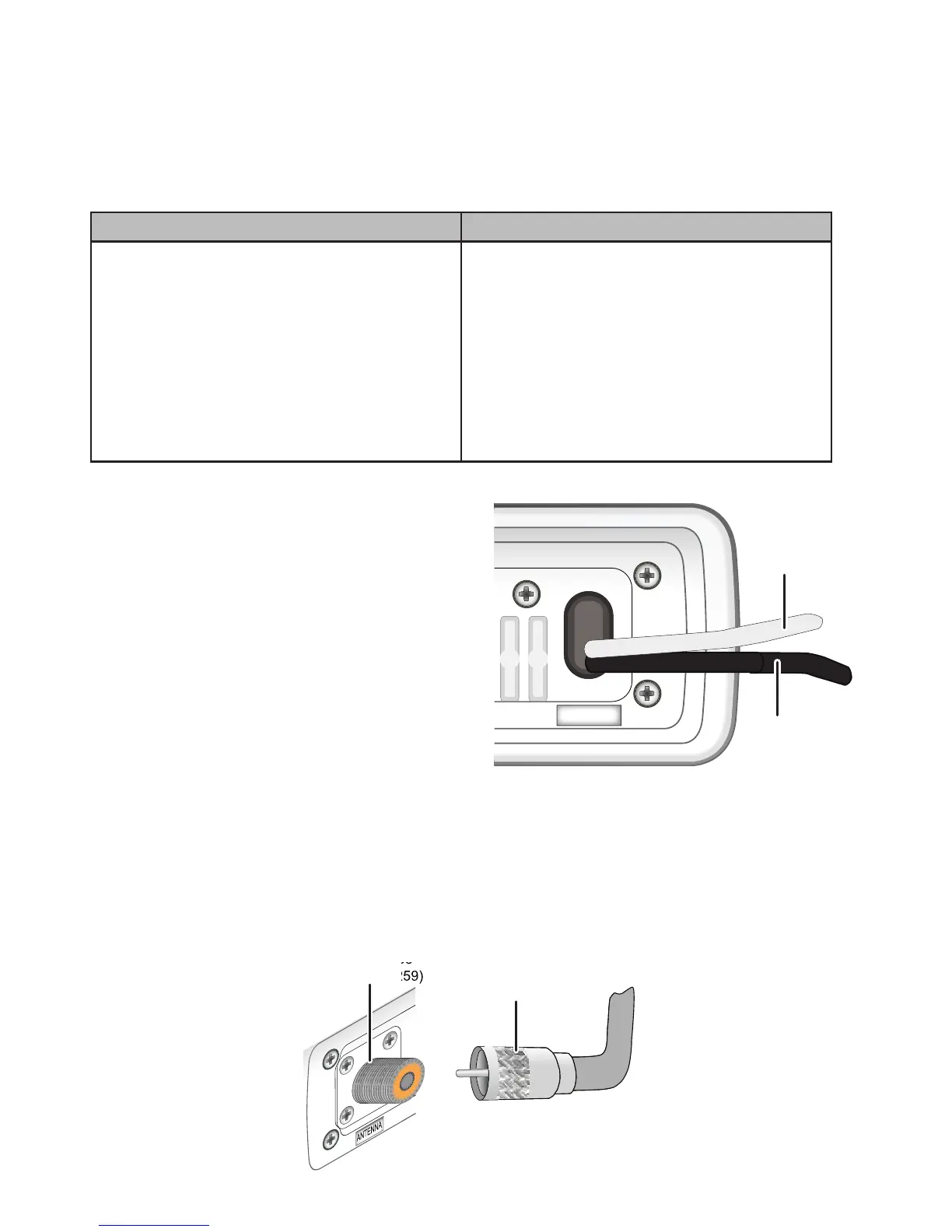

Raccorder la radio
x
x
Exigences d’alimentation Exigences de l’antenne VHF
Tension nominale de 13,8 V CC avec mise à
la masse négative (10,5 V CC à 16,0 VCC).
Les fils d’alimentation doivent être les plus
courts possible. Un branchement direct à la
source d’alimentation est l’idéal.
Utilisez un câble en cuivre de calibre 14 AWG
pour les rallonges d’au plus 20 pieds, de
calibre 12 AWG pour les rallonges de 20 à 35
pieds ou de calibre 10 AWG pour les rallonges
de 35 à 60 pieds.
Connecteur PL-259 mâle
Impédance de 50 Ω
Longueur minimum de 4 pi., à capacité totale
de 3 dB pour les voiliers ou de 8 pi. et à
capacité de 6 dB pour les bateaux à moteur
Calibres minimums des câbles d’antenne
selon les longueurs : câble RG-58 pour les fils
d’antenne d’au plus 20 pieds,
RG-8X pour les fils de 20 à 35 pieds ou
RG-8U pour les fils de 35 à 60 pieds.
#Remarque : afin de prolonger la durée de vie
de la radio, utilisez du ruban hydrofuge pour
sceller les raccords électriques.
ANTENNA
13.8V DC
Fil noir (-)
Fil rouge
(+)
Connecteur de la
radio SO238
(femelle PL-259)
