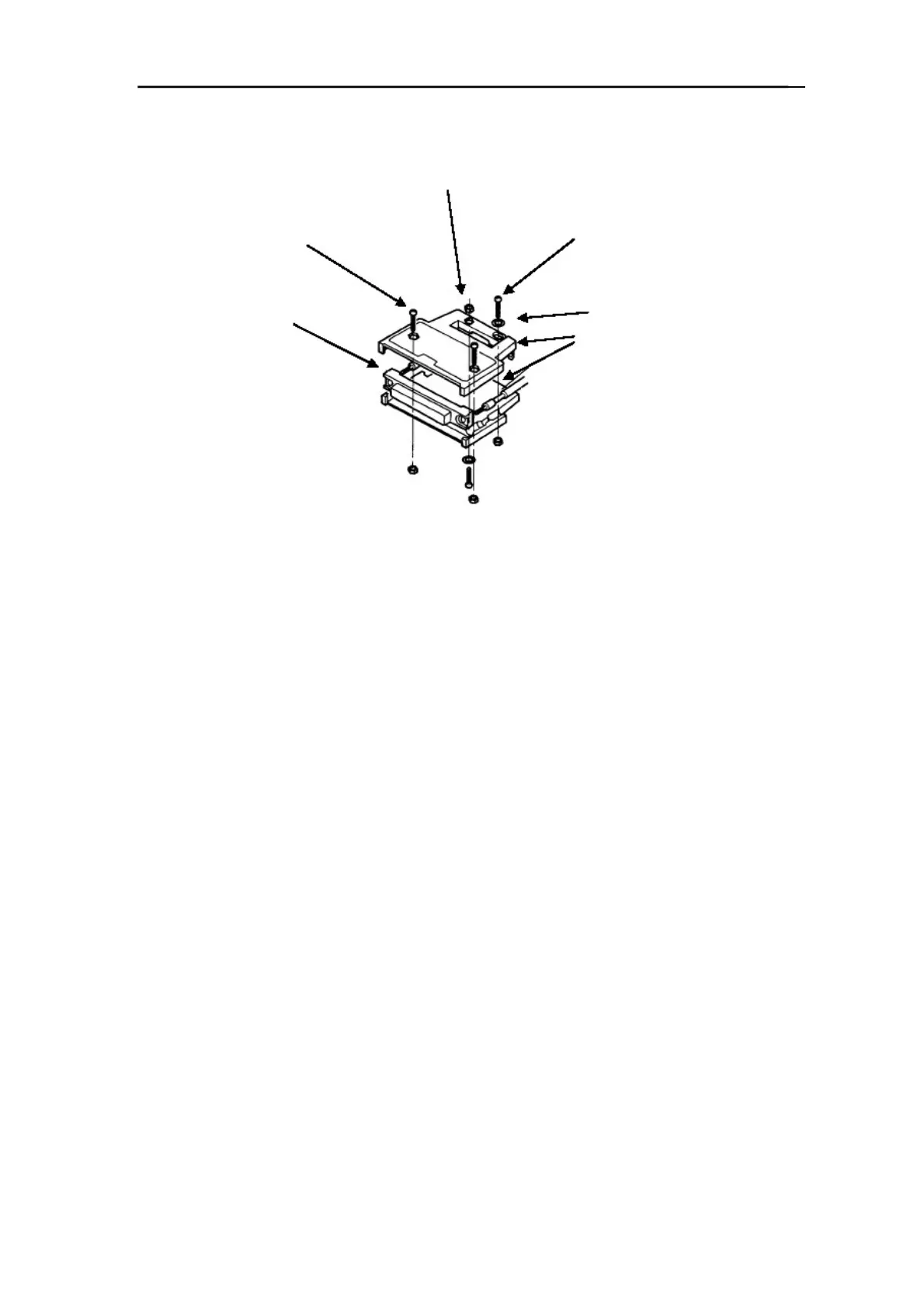

2-5-2. How to Assemble the Connector 如何安装控制插头
Nut M2 (four)
螺母 M2（4 只）
Pan
-
head machine screw M2 x 8 (shod) (two)
平头螺丝 M2 x 8
（短） 只） （2
Connector
连接插头
Pan
-
head machine screw M2 x 10 (long) (two)
平头螺丝 M2 x 10
（长） 只） （2
Washer (two)
垫圈（2 只）
Case (two)
插头盖板（2 只）
Screw (two)
螺丝（2 只）
(1) Set the connector and screws (two) into the grooves of the case (one side).
将连接插头及螺丝（2 只）放入盖板的槽中（其中一侧）
(2) Cover with the other case, and fit the cases.
合上另外一只盖板。
(3) Tighten the M2 X 8 pan
-
head machine screws (two). Tighten the M2 X 10 pan
-
head machine
screws (two).
分别拧紧螺丝 M2 x 8（短） 只）
（2
、螺丝 M2 x 10（长） 只）
（2 。
Be aware that washers should be set to the M2 x l0 pan
-
head machine screws (two).
千万记住：在拧紧螺丝 M2 x 10（长） 只）时垫入垫圈（2 只）
（2 。
