Certification UL des automates programmables, pour une utilisation en environnement à risques, Class I, Division 2,
Groups A, B, C et D.
Cette note fait référence à tous les produits Unitronics portant le symbole UL - produits qui ont été certifiés pour une utilisation dans des endroits
dangereux, Classe I, Division 2, Groupes A, B, C et D.
▪ Cet équipement est adapté pour une utilisation en Classe I, Division 2, Groupes A, B, C et D, ou dans Non-dangereux
endroits seulement.
▪ Le câblage des entrées/sorties doit être en accord avec les méthodes
de câblage selon la Classe I, Division 2 et en accord avec l’autorité compétente.
▪ AVERTISSEMENT: Risque d’Explosion – Le remplacement de certains composants rend caduque la certification du produit
selon la Classe I, Division 2.
▪ AVERTISSEMENT - DANGER D'EXPLOSION - Ne connecter pas ou ne débranche pas l'équipement sans avoir préalablement
coupé l'alimentation électrique ou la zone est reconnue pour être non dangereuse.
▪ AVERTISSEMENT - L'exposition à certains produits chimiques peut dégrader les propriétés des matériaux utilisés pour
l'étanchéité dans les relais.
▪ Cet équipement doit être installé utilisant des méthodes de câblage suivant la norme Class I, Division 2 NEC et /ou CEC.
Certification de la résistance des sorties relais
Les produits énumérés ci-dessous contiennent des sorties relais:
▪ V200-18-E1B, V200-18-E2B.
▪ Lorsque ces produits spécifiques sont utilisés dans des endroits dangereux, ils supportent
un courant de 3A charge resistive , lorsque ces produits spécifiques sont utilisés dans un environnement non dangereux, ils sont évalués à 5A res,
comme indiqué dans les specifications du produit Plages de températures

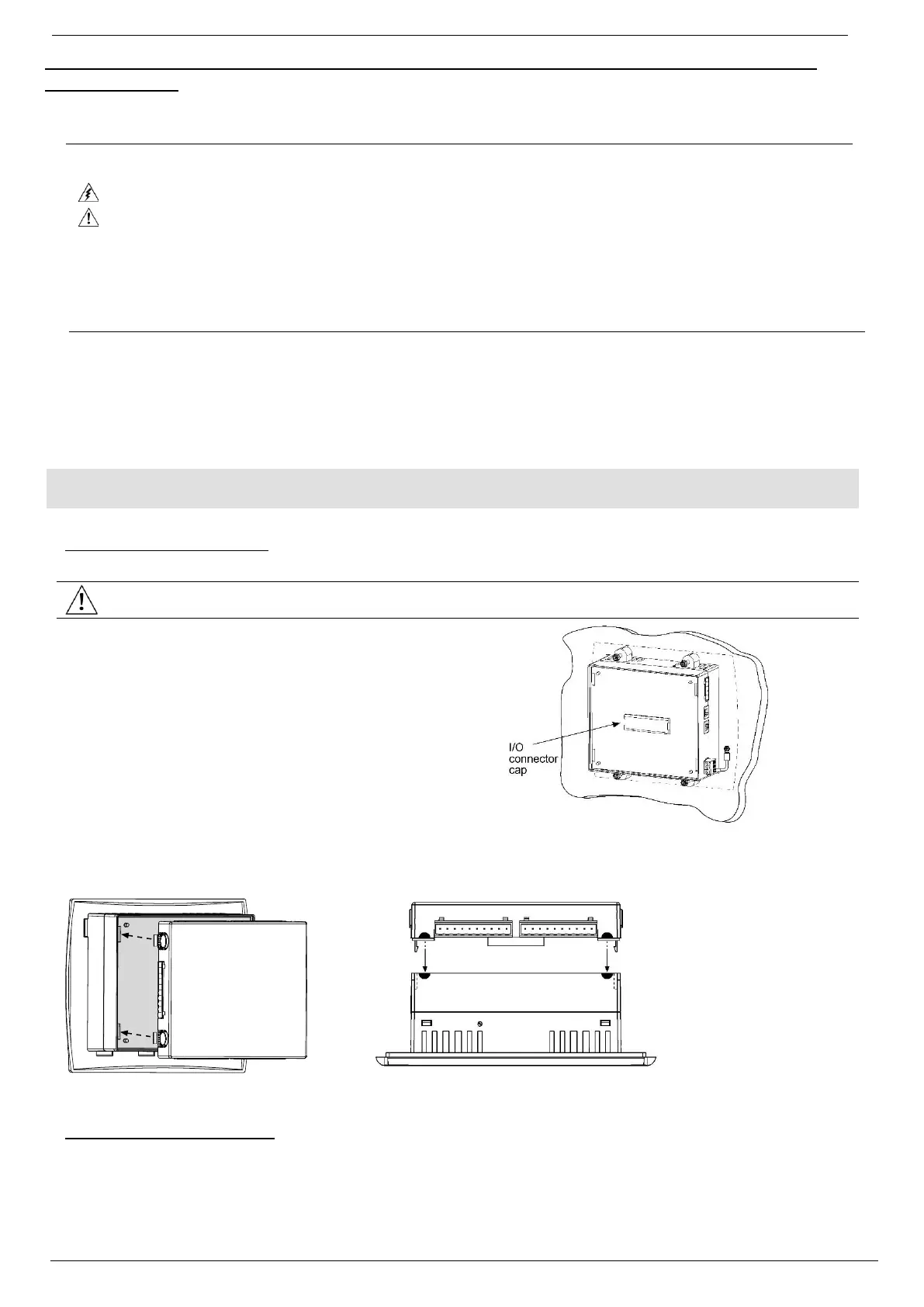

Installing / Removing the Snap-in I/O Module
Installing a Snap-in I/O Module
You can install a Snap-in I/O Module both before and after mounting the controller.
▪ Turn off the power before installing I/O modules.
Note the protective cap covering the I/O connector shown in
the accompanying figure. This cap must cover the connector
whenever a Snap-in I/O Module is not attached to the
controller. You must remove this cap before installing a
module.
1. Pry the cap off using the blade of a screwdriver.
2. Line the circular guidelines on the controller up with the
guidelines on the module as shown below.
3. Apply even pressure on all 4 corners until you hear a distinct
‘click’.
The module is now installed. Check that all sides and corners are correctly aligned.
Removing a Snap-in I/O Module
1. Press the buttons on the sides of the module and hold them down to open the locking mechanism.
2. Gently rock the module from side to side, easing the module from the controller.
3. Replace the protective cap on the connector.
