Lane Master Manual
07/19/2017
44

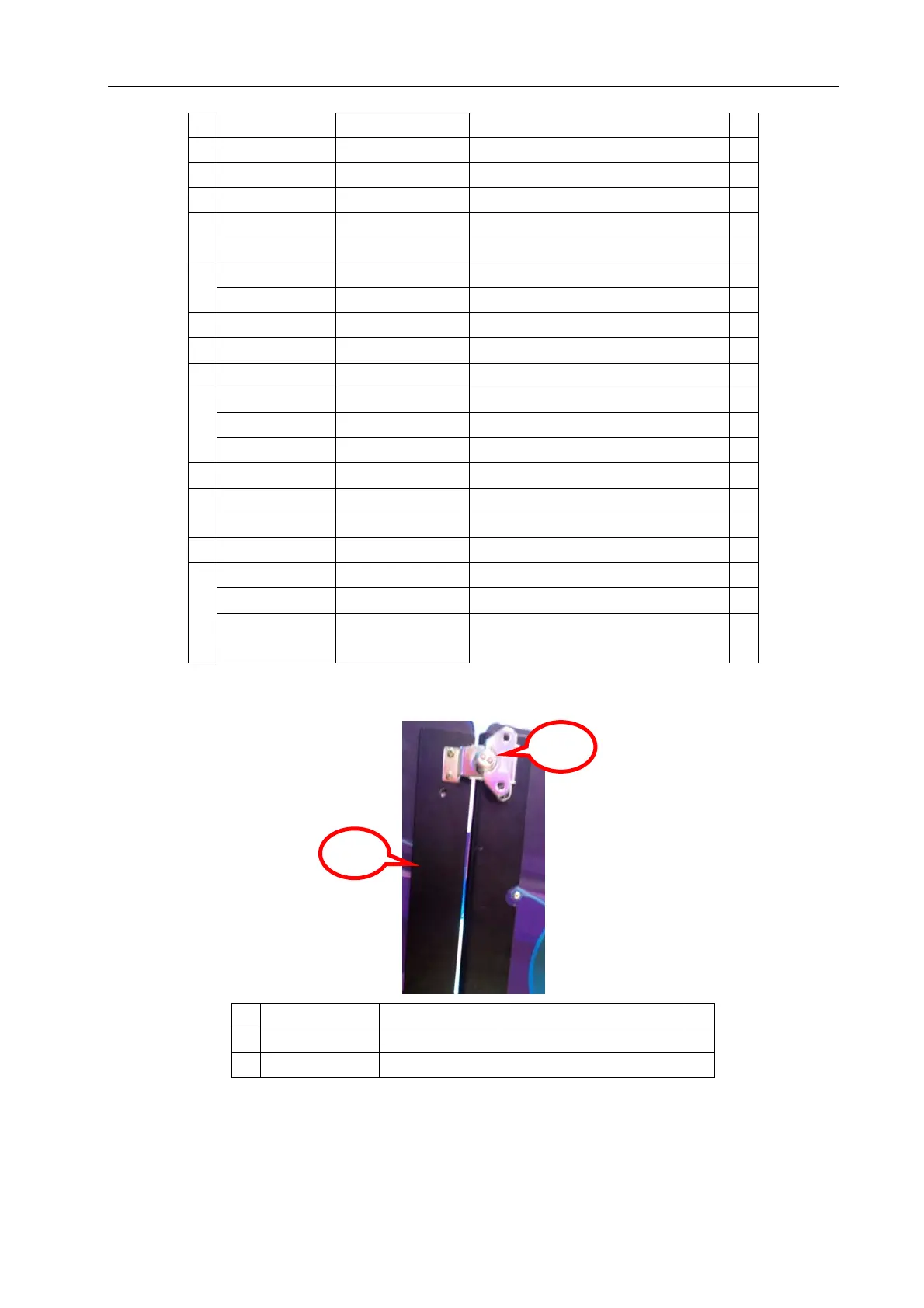

No.
Part No. Code No. Name Qty
11
L105-288-000
20251301065
Speaker net light bracket 4
12
L105-005-000
29911605A006
R Lane frame Assy. 1
13
L105-266-000
20611605003
Bowling light cover 1
14
L105-267-000
20211605029
L side plastic fixed plate 1
L105-268-000
20211605030
R side plastic fixed plate 1
15
L105-259-000
20611605021
Side clear light board 2
L105-129-000
20101108005
Hexagon flat round head screws
20
16
L105-007-000
29911605005
R sensor Assy. 2
17
L105-241-000
20211605022
Sensor cover 4
18
L105-269-000
20611605022
Mid clear light board 1
19
L105-270-000
20211605031
Mid plastic fixed plate 1
L105-116-000
20101030018
Cross recessed sunk head screw
30
L105-138-000
20102040038
Cap nut 4
20
L105-271-000
20611605004
Lane side light bar 4
21
L105-335-000
20611605044
Lane clear plate 2
L105-127-000
20101100175
Cross recessed sunk head screw
24
22
L105-503-000
25102000098
Black plastic handle 2
23
L105-340-000
20211605074
R side reinforced plate 1
L105-341-000
20211605075
L side reinforced plate 1
L105-151-000
20101048028
Hexagon flat round head screws
8
L105-144-000
20113040051
C flat washer 8
No.
Part No. Code No. Name Qty
1 L105-339-000
20211605073
Connected plate 2
2 L105-577-000
26302000009
Latch 4
1
2
