Uponor Smatrix Base Pro User Manual

3 s
3 s
04
T-149
T-148
T-146
10
11.1
SI0000396
X-147 T-149
T-149
T-148
T-146
T-148
T-146
11
11.3
11.5
11.2 11.2
11.4
11.4
1 2 3 4
ON DIP
T-148
T-146
T-143
T-143
T-149
T-143T-145T-149
T-148
T-146
9
9.3
9.1
9.1
9.2
9.4
9.2
UWAGA!
Ogólna obsługa termostatów opisana w niniejszej
instrukcji dotyczy również systemu Uponor Smatrix Base
Pro X-148 Modbus R
TU.

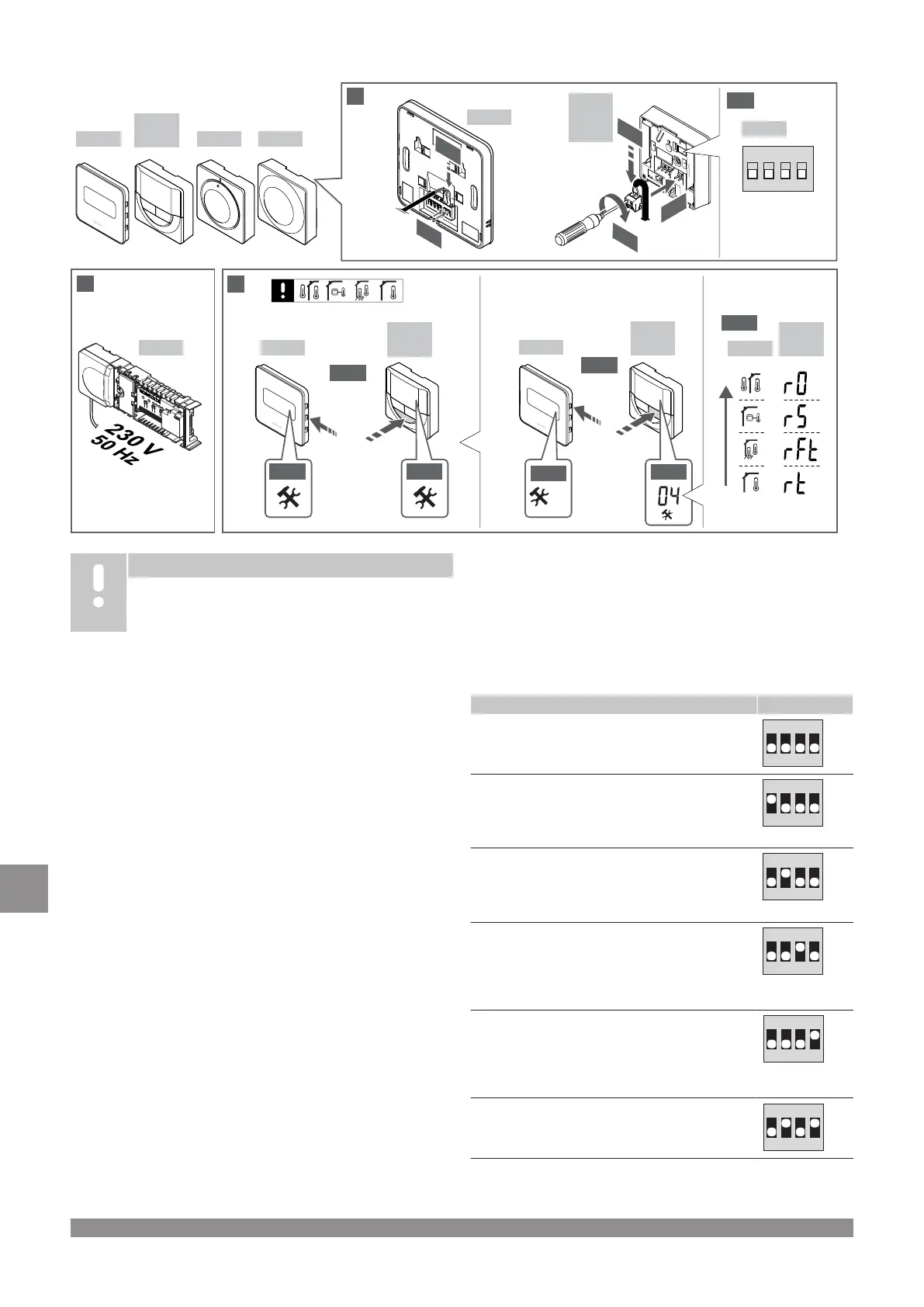

1―11 Podłączyć podzespoły
1. Przymocować cały zespół lub jego części do ściany za pomocą
szyny DIN lub za pomocą śrub i zatyczek.
2.
Podłączyć siłowniki.
3. Podłączyć kabel komunikacyjny termostatu do sterownika,
modułu rozszerzającego i/lub opcjonalnego modułu gwiazda.
Uwaga: Zaleca się układ szynowy: układ szeregowy.
Patrz rozdział Protokół komunikacyjny, Strona 159 , aby uzyskać
więcej informacji.
4. Podłączyć kabel komunikacyjny termostatu do termostatu/
programatora.
5. Połączyć sterowniki systemowym kablem komunikacyjnym, a
jeden kabel poprowadzić do programatora. Uwaga: Zaleca się
układ szynowy: układ szeregowy.
Patrz rozdział Protokół komunikacyjny, Strona 159 , aby uzyskać
więcej informacji.
6. Podłączyć systemowy kabel komunikacyjny (6.1) oraz kabel
zasilania (6.2) do programatora.
7. Sprawdzić, czy okablowanie jest kompletne i prawidłowe:
• Siłowniki
• Przełącznik ogrzewania/chłodzenia
• Pompa cyrkulacyjna
8. Upewnić się, że przedział zasilania 230 V AC regulatora
pogodowego jest zamknięty oraz że śruba mocująca jest
dokręcona.
9. Podłączyć opcjonalny czujnik zewnętrzny (dotyczy tylko
kompatybilnych termostatów) i ustawić przełącznik DIP (dotyczy
tylko termostatu public T-143).
Funkcja Przełącznik
Standardowy termostat pokojowy
1 2 3 4
ON DIP
Standardowy termostat pokojowy z czujnikiem
temperatury podłogi
1 2 3 4
ON DIP
Standardowy termostat pokojowy lub urządzenie
systemowe z czujnikiem temperatury zewnętrznej
1 2 3 4
ON DIP
Urządzenie systemowe z czujnikiem temperatury
zasilania — funkcja przełączania ogrzewanie/
chłodzenie
1 2 3 4
ON DIP
Urządzenie systemowe, w którym sygnał z czujnika
jest wykorzystywany do przełączania trybów
Comfort/ECO **
1 2 3 4
ON DIP
Czujnik zdalny
1 2 3 4
ON DIP
156
|
Uponor Smatrix Base PRO
|
Krótki przewodnik
PL
