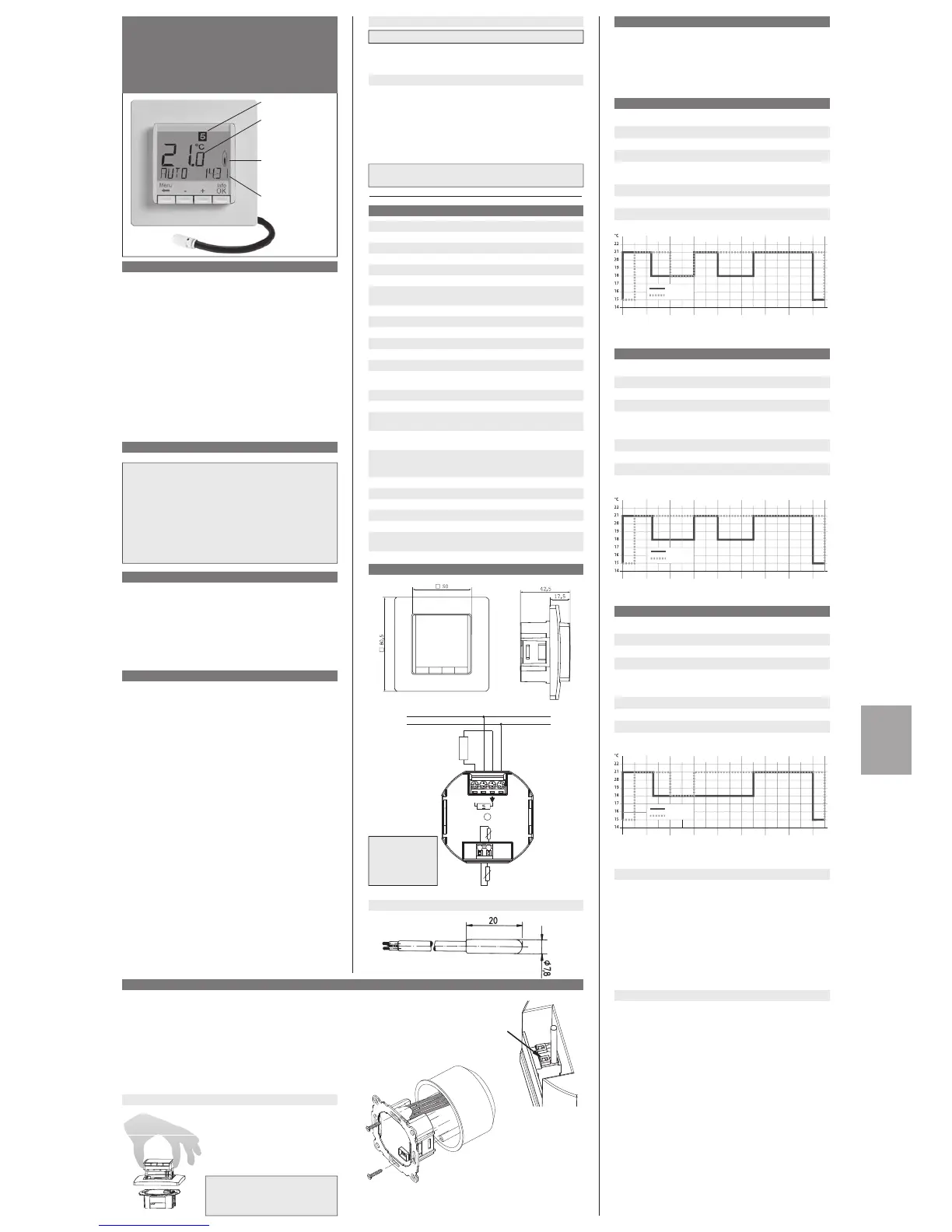

Uponor T-87IF

1 Principio di funzionamento
Il termostato programmabile T-87IF consente di impostare
intervalli di commutazione (no a 9 al giorno) e temperature
conformi alle abitudini personali. Dopo l’installazione il regola-
tore visualizza automaticamente l’orario del giorno e la tempe-
ratura ambiente. Nella modalità operativa automatica (AUTO)
il riscaldamento si regola automaticamente in base ai tempi
di commutazione e alle temperature. Il programma 1 è quello
pre-impostato di default (vedere 8). La temperatura ambiente
viene controllata, la temperatura del pavimento è limitata
(misurata dalla sonda esterna). Il riscaldamento si accende se la
temperatura scende al di sotto del set-point impostato. Con la
funzione „temperatura Min pavimento“ (H3) impostata si riscal-
da, quando la temperatura a pavimento è inferiore al valore
Min. impostato. Questo si verica anche quando la temperatura
ambiente è eccessiva. Con la funzione „temperatura Max pavi-
mento“ (H3) impostata il riscaldamento si disattiva, quando
la temperatura a pavimento supera il valore Max impostato.
Questo si verica anche quando la temperatura ambiente è
insuciente.
2 Installazione
Attenzione!
L’apparecchio può essere aperto solo da un elettricista quali-
cato e installato in base allo schema elettrico riportato nell’ap-
parecchio e/o secondo le presenti istruzioni, rispettando le
norme di sicurezza vigenti.
Questo apparecchio elettrico montato nel quadro di distri-
buzione serve per comandare termoregolatori e valvole,
esclusivamente in locali asciutti e chiusi, in presenza di
normali condizioni ambientali. L’apparecchio risponde ai
requisiti della norma DIN EN 60730 ed è conforme al principio
di funzionamento 1C.
3. Uso
Il regolatore elettronico della temperatura ambiente T-87IF può
essere utilizzato per la regolazione della temperatura ambiente
insieme a:
• Riscaldamento elettrico a pavimento (se la temperatura
ambiente deve essere limitata ad un determinato valore)
• Riscaldamento a pavimento ad acqua calda con attuatori
elettrotermici.
Per misurare la temperatura del pavimento, è necessario utiliz-
zare la sonda remota F 193 720.
4 Caratteristiche
• Visualizzazione testo in una riga per comandi facilitati
• Retroilluminazione
• Orologio in tempo reale (impostazione di anno, mese, giorno
e orario)
• Commutazione automatica ora legale/ora solare
• Max. 9 eventi di commutazione al giorno (diversi ogni giorno)
• Programmazione dei tempi preimpostata ed personalizzabile
• Avvio ottimizzato (la temperatura viene raggiunta all’ora
impostata)
• Programmabile con il pannello dei comandi staccato
• Funzione di spegnimento, premere il tasto V per 10 secondi
• Funzione vacanze con indicazione della data (Vacanze da … a)
• Timer per orario breve (Party) per una modica oraria della
temperatura
• Indicazione del consumo energetico (Tempo di commutazione
* costi) per gli ultimi 2 giorni, l’ultima settimana, l’ultimo mese,
l’ultimo anno
• Costi orari di riscaldamento congurabili
• Protezione antigelo
• Campo di regolazione della temperatura regolabile Min e Max
• Protezione accessi non autorizzati
• Impostazione lingua utente selezionabile
• Modalità di funzionamento PWM o ON/OFF
• Durata minima output on/o ed isteresi congurabili in moda-
lità ON/OFF
• Limiti Min e Max temperatura a pavimento regolabili
• Protezione delle valvole
• Adattamento a valvole normalmente aperte/chiuse
• Interruzione del riscaldamento regolabile come previsto dalla
norma EN 50559 (non per valvole normalmente aperte)
8. Programmi predeniti
Il regolatore dispone di 3 programmi di tempo e di tempe-
ratura predeniti. Nella regolazione standard è impostato il
Programma 1 (vedere sotto). Nel caso in cui questo programma
corrisponda alle aspettative, non occorre apportare alcuna
modica.
Per selezionare un altro programma vedere 9. G1.
Programma 1
Da lunedì a venerdì
Eventi 1 2 3 4 5 6
Orario 06:00 08:30 12:00 14:00 17:00 22:00
Temperatura in °C 21,0 18,0 21,0 18,0 21,0 15,0
Sabato e domenica
Eventi 1 2 3 4 5 6
Orario 07:00 10:00 12:00 14:00 17:00
23:00/22:00*
Temperatura in °C 21,0 18,0 21,0 21,0 21,0 15,0
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Lun – Ven
Sab – Dom
*23:00/22:00 = 23:00 per sabato
Programma 2
Da lunedì a venerdì
Eventi 1 2 3 4 5 6
Orario 06:00 08:30 12:00 14:00 17:00 22:00
Temperatura °C 21,0 18,0 21,0 18,0 21,0 15,0
Sabato e domenica
Eventi 1 2
Orario 07:00 23:00/22:00*
Temperatura °C 21,0 15,0
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Lun – Ven
Sab – Dom
*23:00/22:00 = 23:00 per sabato
Programma 3
Da lunedì a venerdì
Eventi 1 2 3 4
Orario 06:00 08:30 17:00 22:00
Temperatura in °C 21,0 18,0 21,0 15,0
Sabato e domenica
Eventi 1 2 3 4
Orario 07:00 10:00 12:00
23:00/22:00*
Temperatura in °C 21,0 18,0 21,0 15,0
6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h
Lun – Ven
Sab – Dom
*23:00/22:00 = 23:00 per sabato
Avvertenze per la programmazione
• Le funzioni di regolazione terminano automaticamente 3
minuti dopo aver premuto l’ultimo tasto senza memorizzare.
Ritornano nella modalità operativa attiva precedentemente
(AUTO, MAN, VACANZE, TIMER, CASA)
• Immissione di un codice: mediante + – regolare il valore -> OK
• Nelle istruzioni di regolazione per utenti e installatori quando
si richiamano le voci dei menu sono indicati i numeri dei capi-
toli per esempio G1 per “Selezionare il programma” o H2 per
“Tipo di regolazione”
• Nella sequenza dei numeri possono esserci dei salti di cifra
Eliminazione degli errori
1. Si riscalda troppo tardi:
a. I tempi di commutazione programmati e gli orari
coincidono?
b. “Avvio ottimizzato” è inserito? (vedere H7)
Il regolatore ha avuto abbastanza tempo (alcuni giorni),
per rilevare i dati della stanza?
c. La commutazione ora legale/ora solare è attiva? (vedere
G5)
2. Il regolatore non accetta nessuna immissione:
è attivata la protezione accessi non autorizzati?
(vedere G6)
3. Il campo di regolazione della temperatura è limitato:
la limitazione della temperatura è impostata? (vedere G7).
4. La visualizzazione della temperatura non cambia:
è attivata la visualizzazione della temperatura impostata?
(vedere G10).
5. L’ambiente si riscalda troppo lentamente:
la temperatura a pavimento eventualmente viene limitata dal
limitatore Max (vedere H3)
6. La temperatura ambiente si riscalda eccessivamente:
la temperatura a pavimento eventualmente viene aumentata
dal limitatore Min (vedere H3)
Allacciamento elettrico
Attenzione: collegare il cavo con tensione disinserita
Collegare secondo lo schema elettrico.
Per cavo essibile o rigido 1 - 2,5mm
2
Collegamento del sensore remoto
Questo dispositivo necessita di una sonda remota di temperatu-
ra. Tale sonda deve essere installata in modo che la temperatura
da controllare, possa essere correttamente misurata. Installare la
sonda dentro un tubo protettivo (sostituzione semplicata). La
lunghezza del cavo del sensore remoto può essere estesa no a
50 m, utilizzando un cavo idoneo ad un collegamento a 230 V.
Evitare di posizionare il cavo del sensore remoto vicino ad altri
cavi di potenza come ad esempio all‘interno di una canalina.
Attenzione!
I cavi del sensore sono alla tensione di rete.
6. Speciche tecniche
Tipo T-87IF
Tensione di alimentazione 230 V AC 50 HZ (207…253 V)
Campo di reg. della temp. 5 °C … 30 °C; intervalli di 0,5 °C
Indicazione della temp. Frazioni di 0,1 °C
Uscita Relè, contatto NO
Corrente di commutazione 10mA …
12,5 (4)A AC; 230 V~
Segnale uscita Modulazione ad ampiezza di impulsi
(PMW) o a 2 posizioni (on/o)
Tempo di ciclo PWM Regolabile
Isteresi Regolabile (solo in modalità on/o)
Tempo di commutazione min. 10 minuti
Assorbimento potenza ~ 1,2 W
Precisione di funzionamento < 4 min. / l’anno
Riserva di carica ~ 10 anni
Sensore remoto lunghezza 4 m, può essere allunga
-
to no a 50 m.
Temperatura ambiente senza condensa 0 °C no a 40 °C
Stoccaggio –20 °C no a 70 °C
Tensione nominale
di tenuta all’impulso
4 kV
Temperatura di prova
di durezza Brinell
75 ± 2 °C
Tensione e corrente
ai ni EMC-Controlli
di emissione disturbi
230 V, 0,1 A
Grado di protezione intrinseca IP 30
Classe di protezione II (vedere avvertenza)
Classe di software A
Grado di inquinamento 2
Peso (con sensore remoto) ~ 280 g
Classe energetica IV = 2 %
(secondo UE 811/2013, 812/2013, 813/2013, 814/2013)
7 Schema elettrico / Dimensioni
Sensor
LNN
230V~ 50 Hz
L
N
Last /
Load
Sensore remoto
Il regolatore deve essere montato in un punto:
• della stanza dove risulti di facile accesso
• non ubicato in prossimità di tende, armadi, scaali ecc.
• permetta una libera circolazione dell‘aria
• non esposto ai raggi solari diretti
• non esposto a correnti d’aria (ad es. apertura di porte/nestre)
• non soggetto direttamente all’inusso di fonti di riscaldamento
o rarescamento
• non posizionato su una parete esterna
• ad un’altezza di circa 1,5 m dal pavimento
Montaggio
In una scatola da incasso sotto intona-
co Ø 60 mm
• Estrarre il pannello dei comandi
• Estrarre il falso telaio
• Per il montaggio procedere secondo
la sequenza inversa
Attenzione!
Montaggio solo in scatole da incas-
so sotto intonaco non conduttrici
(plastica).
5. Montaggio
Premere con un punteruolo per
inserire un cavo essibile
La linguetta di plastica deve essere posizionata in modo da
isolare i morsetti/cavi dalle viti di ssaggio.
Attenzione!
Lunghezza della
spelatura dei li
max. 8 mm.
Giorno corrente
Temperatura reale
del pavimento
Richiesta di riscalda-
mento (lampeggia
quando viene rimossa
dal modulo o quando
non c‘è alimentazione
elettrica)
Testo di aiuto
Modalità operativa
AUTO
Orario corrente 14:31
Istruzioni d’uso e
di installazione
Uponor Comfort E thermostat dig.
prog. ush Set T-87IF 230V
468931004 287-02
