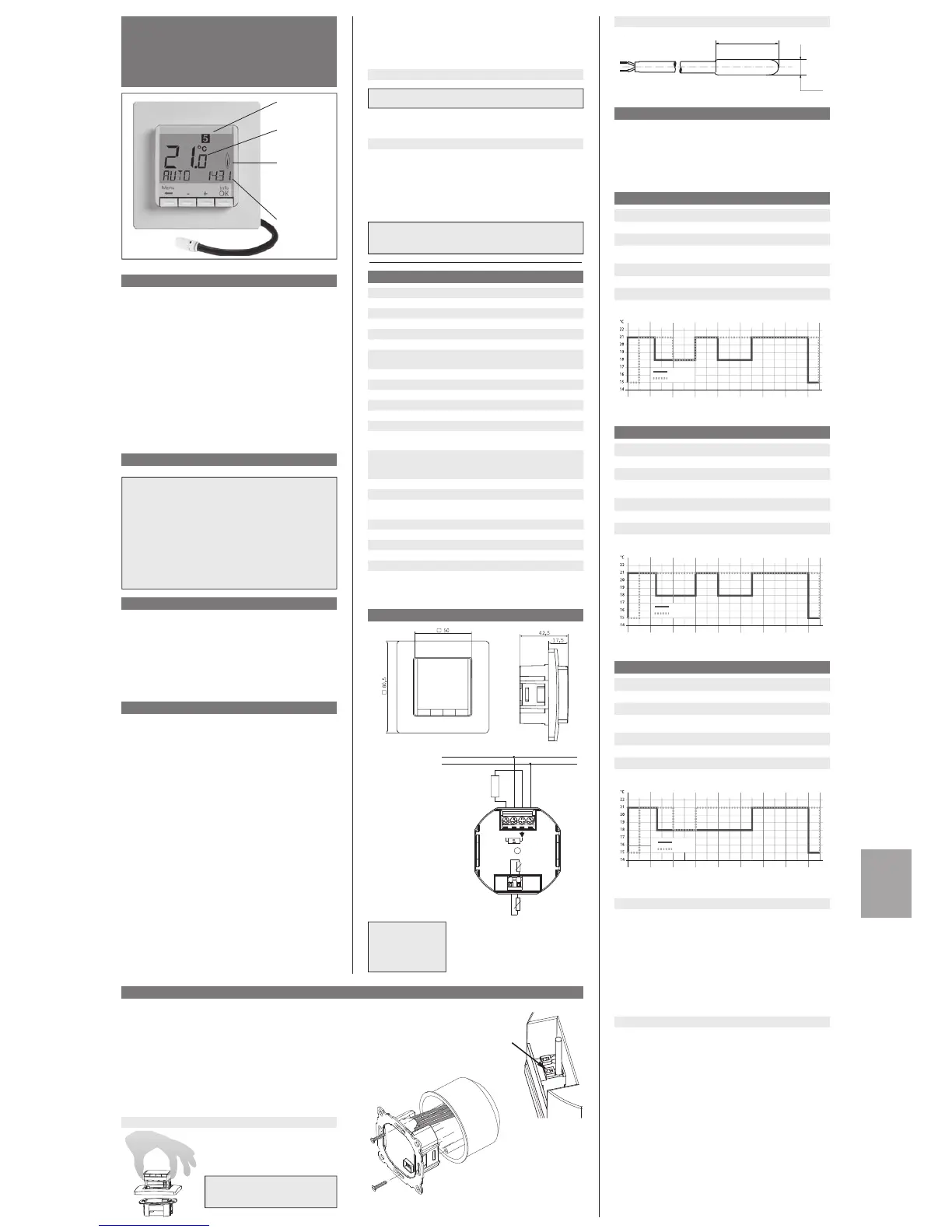

Bruker- og installasjonsveiledning

Uponor Comfort E termostat dig.prog.

innfelt T-87IF 230V

468 931 004 280-02

1 Driftsprinsipp

Med den programmerbare sentralenheten for

temperaturregulering T-87IF kan du programmere opptil

9 programvekslinger og angi temperaturer etter eget behov.

Nårenheten er installert, vises klokkeslettet og romtemperaturen

automatisk. I AUTO-modus aktiveres oppvarmingen automatisk

i henhold til programmert klokkeslett og temperatur. Program 1

er et standard forhåndsdenert program (se 8).

Romtemperaturen reguleres og golvtemperaturen begrenses

(måles av den eksterne føleren). Varmen slås på når temperaturen

faller under gjeldende settpunkt.

Ved funksjonen ”Min. Floor Temp” (H3) slås varmen på

dersom golvtemperaturen faller under angitt minimumsverdi.

Dettegjelder også når romtemperaturen er for høy.

Med funksjonen ”Min/max golvtemperatur” (H3) slås varmen

av hvis golvtemperaturen overstiger angitt maksimumsverdi.

Dette gjelder også når romtemperaturen er for lav.

2 Installasjon

Forsiktig!

Enheten må kun installeres av en godkjent elektriker,

i henhold til koblingsskjemaet på enheten og i samsvar

med alle gjeldende sikkerhetsforskrifter.

Nødvendige forholdsregler må tas for å oppfylle kravene

ibeskyttelsesklasse II.

Denne enheten brukes til å kontrollere temperaturen kun

itørre rom under vanlige forhold. Den elektroniske enheten

er i samsvar med EN 60730. Det er en ”sentralenhet som

monteres separat” og fungerer i henhold til driftsprinsipp 1C.

3 Bruk

Den elektroniske sentralenheten for temperaturregulering

T-87IF kan brukes til å regulere romtemperaturen sammen med:

• Elektriske golvvarmesystemer der golvtemperaturen må

begrenses til en bestemt verdi.

• Vannbårne golvvarmesystemet sammen med termiske

aktuatorer.

Den eksterne føleren må brukes for å kunne måle

golvtemperaturen.

4 Funksjoner

• Display med én tekstlinje for enkel betjening

• Bakgrunnsbelysning

• Sanntidsklokke (innstilling av år, måned, dag, klokkeslett)

• Automatisk sommer/vintertid

• Maks. 9 hendelser per dag (hver dag angis for seg)

• Forhåndsinnstilte og justerbare programmer

• Optimal start

• Kan programmeres på avstand (med displayenheten løs)

• AV-funksjon, trykk på V-knappen i 10 sek

• Feriemodus (angi fra- og til-dato)

• Timer (periode) til endring av temperaturen i angitt tidsrom

• Visning av energiforbruk (oppvarmingstid × kostnad) for de

siste to døgnene, uken, måneden eller året

• Energikostnaden per time kan kongureres

• Frostbeskyttelse

• Områdegrenser for justering av maksimums- og

minimumstemperatur

• Tilgangsbeskyttelse

• Valg av språk

• Kontrollmodus PWM eller PÅ/AV

• Laveste av/på-tid og hysterese kan stilles inn for kontroll

avPÅ/AV

• Nedre og øvre grense for innstilling av golvtemperatur

Ekstern føler

Ø7,8

8. Forhåndsinnstilte programmer

Sentralenheten har tre forhåndsinnstilte programmer for tid/

temperatur. Forhåndsinnstilt program 1 (som vist nedenfor)

er standard. Hvis det forhåndsinnstilte program 1 er det

beste programmet for det aktuelle bruksområdet, er det ikke

nødvendig å endre innstillingene for tid/temperatur på enheten.

Se 9. G1 hvis du vil velge et annet program.

Program 1

Mandag til fredag

Hendelser 1 2 3 4 5 6

Tid 6:00 8:30 12:00 14:00 17:00 22:00

Temperatur i °C 21,0 18,0 21,0 18,0 21,0 15,0

Lørdag og søndag

Hendelser 1 2 3 4 5 6

Tid 7:00 10:00 12:00 14:00 17:00

23:00/22:00*

Temperatur i °C 21,0 18,0 21,0 21,0 21,0 15,0

6:00 h 8:00 h 10:00 h 12:00 h 14:00 h 16:00 h 18:00 h 20:00 h 22:00 h

Mon – Fri

Sat – Sun

*23:00/22:00 = 23:00 for lørdag

Program 2

Mandag til fredag

Hendelser 1 2 3 4 5 6

Tid 6:00 8:30 12:00 14:00 17:00 22:00

Temperatur i °C 21,0 18,0 21,0 18,0 21,0 15,0

Lørdag og søndag

Hendelser 1 2

Tid 7:00

23:00/22:00*

Temperatur i °C 21,0 15,0

6:00 h 8:00 h 10:00 h 12:00 h 14:00 h16:00 h18:00 h20:00 h22:00 h

Mon – Fri

Sat – Sun

*23:00/22:00 = 23:00 for lørdag

Program 3

Mandag til fredag

Hendelser 1 2 5 6

Tid 6:00 8:30 17:00 22:00

Temperatur i °C 21,0 18,0 21,0 15,0

Lørdag og søndag

Hendelser 1 2 3 4

Tid 7:00 10:00 12:00

23:00/22:00*

Temperatur i °C 21,0 18,0 21,0 15,0

6:00 h 8:00 h 10:00 h 12:00 h 14:00 h16:00 h18:00 h20:00 h22:00 h

Mon – Fri

Sat – Sun

*23:00/22:00 = 23:00 for lørdag

Merknader om programmering

• De aktiverte innstillingene opphører automatisk tre minutter etter

siste knappetrykk uten at de lagres. De går tilbake til modusen som

var aktiv før innstillingene ble angitt, for eksempel AUTO, MAN osv.

• Angi en kode: Endre verdien ved hjelp av knappene + – og

trykk deretter på OK.

• Når du går gjennom bruker- eller installatørinnstillingene, vises

det elementnummeret som brukes i veiledningen, f.eks. G1 for

”Velg program” eller H2 for ”Kontrollmodus”.

• Menynumrene vises ikke nødvendigvis i rekkefølge.

Feilsøking

1. Det blir varmt for sent:

a. Er klokken og programhendelsene korrekt angitt?

b. Er Optimal start-funksjonen aktivert? Se H7.

Har sentralenheten hatt nok tid (ere dager) til å tilpasse

seg rommet?

c. Er automatisk sommer/vintertid aktivert? Se G5.

2. Det er ikke mulig å gjøre endringer i sentralenheten.

Er tilgangsbeskyttelsen aktivert? Se G6.

3. Området for temperaturinnstillingen er begrenset.

Er det angitt temperaturbegrensninger? Se G7.

4. Temperaturvisningen endres ikke.

Er visning av angitt temperatur aktivert? Se G10.

5. Rommet varmes opp for sakte.

Golvtemperaturen kan være begrenset av

maksimumsgrensen på sentralenheten. Se H3.

6. Rommet blir for varmt.

Golvtemperaturen kan være begrenset av minimumsgrensen

på sentralenheten. Se H3.

• Ventilbeskyttelse

• Kan tilpasses etter ventiler som

vanligvis er åpne eller stengte

• Justerbart oppvarmingsavbrudd i henhold til standarden

EN50559 (ikke for ventiler som normalt er åpne).

Elektrisk tilkobling

Forsiktig: koble den elektriske kretsen fra strømforsyningen

Tilkobling i henhold til koblingsskjema

For eksible eller massive ledninger 1–2,5 mm

Koble til den eksterne føleren

T-87IF må ha en ekstern temperaturføler. Føleren må monteres

slik at temperaturen kan måles på en korrekt måte. Legg føleren

i et beskyttelsesrør (gir enklere utskifting). Følerkabelen kan

forlenges opptil 50 m ved hjelp av kabel og tilkoblinger beregnet

på 230 V. Unngå å legge følerkabelen inntil strømkabler,

foreksempel inne i en kanal.

Forsiktig!

Føleren virker med nettspenning.

6 Tekniske data

Ordretype T-87IF

Strømtilførsel 230 V AC 50 HZ (207 … 253 V)

Temperaturinnstillingsområde 5 °C … 30 °C i trinn på 0,5 °C

Temperaturoppløsning trinn på 0,1°C

Utgang Normalt åpen relékontakt

Koblingsstrøm 10mA … 12,5(4)A AC; 230 V~

Utgangssignal

PWM (pulsbreddemodulasjon)

er PÅ/AV

Syklustid for PWM justerbar

Hysterese justerbar (kun PÅ/AV)

Minste programmerbare tid 10 min

Strømforbruk ~ 1,2 W

Klokkens nøyaktighet < 4 min/år

Strømreserve ~ 10 år

Ekstern føler

lengde 4 m, kan forlenges

opptil 50 m

Omgivelsestemperatur

Drift

Oppbevaring

uten kondens

0 °C … 40 °C

–20 °C … 70 °C

Nominell impulsspenning 4 kV

Kuletrykkprøve 75 ± 2 °C

Spenning og strøm til

interferensmålinger

230 V, 0,1 A

Beskyttelsesgrad IP 30

Beskyttelsesglass II (se Forsiktig)

Forurensingsgrad 2

Programvareklasse A

Vekt (med ekstern føler) ~ 280 g

Energiklasse

(iht. EU 811/2013, 812/2013,

813/2013, 814/2013)

IV = 2 %

7 Koblingsskjema/mål

Sensor

LNN

230V~ 50 Hz

Load

Dag

Romtemperatur

Ber om varme

(blinker hvis

den er frakoblet

strømmodulen

eller det ikke er

nettstrøm)

Hjelpetekst

Modus = AUTO

Tid = 14:31

Sentralenheten monteres på et sted i rommet som:

• er lett tilgjengelig

• er fritt for gardiner, skap, hyller osv.

• har fri luftsirkulasjon

• ikke er utsatt for direkte sollys

• er trekkfritt (når dører eller vinduer er åpne)

• ikke er direkte påvirket av varmekilden

• ikke er på en yttervegg

• er ca. 1,5 m over golvet.

Montering

i en koplingsboks Ø 60 mm

• ern displayenheten

• ern rammen

• monteres i omvendt rekkefølge

Forsiktig!

Må kun monteres i veggboks av plast.

5. Montering

Trykk på stiften om du

vil sette inn eller erne

en eksibel ledning.

Plastiken må settes inn slik at den fungerer som isolering

mellom tilkoblingene/ledningene og monteringsskruen.

Forsiktig!

Maks. lengde på

ernet kabelisolering

er 8 mm.

9 Beskrivelse av funksjoner og bruk

Angi språk

Det er kun på produkter der språk ikke er forhåndsinnstilt at brukeren må angi språk ved å gjøre følgende: NORSK + – for å velge språk

(Dette må kun angis ved første oppstart eller ved tilbakestilling.)

2 x OK for å godta -> AUTO vises (bruk meny G14 om du vil endre

språk igjen)

Slik bruker du sentralenheten for temperaturregulering T-87IF

Endre temperaturen til neste programveksling

Se taster, + – i AUTO

Angi temperatur for et antall timer

Se hovedmeny, TIMER

Tilpasse sentralenheten til personlige behov

Se hovedmeny, BRUKERINNSTILLINGER

Reguler temperaturen i samsvar med forhåndsinnstilte proler

Se hovedmeny, AUTO

Angi temperatur for en bestemt dato

Se hovedmeny, FERIE

Tilpasse sentralenheten til bestemte bruksområder

Se hovedmeny, INSTALLATØRINNSTILLINGER

Angi en konstant temperatur (manuell drift)

Se hovedmeny, MAN

Bruke et eget program for bestemte dager

Se hovedmeny, HJEMME

Taster For å bekrefte/aktivere

+ – i AUTO (-) Angi midlertidig temperatur til neste programveksling. Angis av ”-” bak AUTO-. Første knappetrykk viser angitt verdi, etterfølgende knappetrykk endrer verdien. OK

+ – i menyen Naviger i menyen

OK Bekrefter endring/valg

Info Vis relatert informasjon i AUTO, MAN, TIMER, FERIE, HJEMME. Trykk på knappen igjen for å avbryte.

Meny Vis menyer. Trykk på + – for å navigere.

←

Gå ett steg tilbake

← i 10 sekunder.

Koble fra tilkoblet belastning. AV vises i displayet. Se G4 for detaljer.

Hovedmeny For å bekrefte/aktivere

A MENY Bruk + – til å navigere i menyen.

B AUTO

Temperaturen reguleres automatisk i samsvar med klokkeslettene og temperaturen for det valgte programmet. Se G1. Bruk tastene + – til å endre temperaturen til

neste programveksling.

C MAN Temperaturen reguleres kontinuerlig i samsvar med temperaturen som er angitt i denne menyen. Bruk tastene + – til å endre temperaturen. OK

D TIMER

Temperaturen reguleres midlertidig i samsvar med timene og temperaturen som er angitt i denne menyen. Når TIMER-modusen avsluttes, aktiveres den modusen

som tidligere var aktivert. Ferie avslutter Timer-modusen.

E FERIE

Temperaturen reguleres i samsvar med de datoene og den temperaturen som er angitt i denne menyen. Ferie starter klokken 00:00 den første dagen og avsluttes

23:59 den siste dagen. AUTO er aktivert i perioden før FERIE starter. I tiden før feriemodus starter kan du velge en annen modus (AUTO, MAN, TIMER, HJEM).

INFO gir informasjon om kommende ferie. I dette tilfellet starter ferieperioden automatisk når datoen oppgitt for FRA DAG inntreer. Når ferien er over, går

sentralenheten tilbake til modusen som var aktiv før feriemodusen startet.

F HJEMME

Temperaturen reguleres automatisk i samsvar med klokkeslettene og temperaturen for programmet som er kongurert her (uavhengig av AUTO).

Programmet er likt for alle dager. Programmet for mandag brukes som forhåndsinnstilling. Det må avsluttes av brukeren, f.eks. ved å velge AUTO.

Bruk: ved hjemmeferie, sykdom osv.

G BRUKERINNSTILLINGER Tilpass sentralenheten til personlige behov OK

H INSTALLATØRINNSTILLINGER Tilpass sentralenheten etter bruksbehov (kun installatør) OK

G BRUKERINNSTILLINGER Tilpass sentralenheten til personlige behov

standardinnstillinger

( ) = verdiområde

1 Velg program Velg et av de forhåndsdenerte programmene. Se 8. (Hvis et annet program velges, lagres ikke innstillingene.) P1 (P … P3)

2 Innstilling hendelse Endring av klokkeslett og temperatur for det aktive programmet. Se 8. Hver hendelse kan minskes til foregående eller til kl. 00:00. Hver hendelse kan forlenges

opptil kl. 23:50, og deretter angir ->>> at hendelsen inntreer neste dag. Trykk på + eller – ved ->>> for å justere et klokkeslett. Høyeste antall hendelser er 9. De

første sifrene angir selve hendelsen, for eksempel betyr 3.12:00–14:00 at det er hendelse 3. Det er også mulig å angi hendelser for ere dager samtidig (man...fre,

lør/søn, man...søn). Trykk ere ganger på

←

for å avslutte programmeringen.

som valgt i G1

3 Klokkeinnstilling Angi dato og klokkeslett

4 Varme av permanent

Slå av varmen. Sentralenheten forblir på. AV vises i displayet. Frostbeskyttelse kan aktiveres om dette er valgt. Se H6. Slå på varmen igjen ved for eksempel å aktivere

AUTO-modus eller ved å trykke på knappen

←

i 10 sekunder. Når du aktiverer på nytt ved hjelp av knappen

←

eller denne menyen, aktiveres AUTO-modus.

NEI

5 Sommer/vintertid Velg dette om du ønsker automatisk sommer/vintertid. JA

6 Tastelås Beskytter sentralenheten mot uautorisert bruk. Aktiveres på nytt med koden 93. NEI

7 Temperaturbegrensning

min/max temperatur

Begrenser temperaturen som kan stilles inn av brukeren. Hvis begge verdiene er like, er det ikke mulig å gjøre justeringer. Dette påvirker AUTO, MAN, FERIE, TIMER,

HJEMME, innstilling hendelse (G2). Aktivt program / aktiv modus påvirkes ikke automatisk.

5; 30 °C

8 Kostnad/t elforbruk Forventet energikostnad per time (øre/t) kan angis. Hvis du vil bruke denne funksjonen som timeteller, setter du kostnaden til 100 øre/t. 100 (1 … 999)

9 El-forbruk til dato Viser den omtrentlige energikostnaden for det målte området. For siste: 2 dager, uke (7 dager), måned (30 dager), år (365 dager). Beregningen gjelder opptil den

dagen beregningen vises. Hvis tallet er for stort, vises 9999. Denne funksjonen kan først og fremst brukes for elektrisk oppvarming.

Beregning: Oppvarmingstid x kostnad per time. Se ovenfor. Tilbakestilling. Se H9.

Innstilling temperatur

avlesing

Vis angitt temperatur i stedet for romtemperatur. NEI

11 Justere temperatur Juster temperaturen etter personlige behov. 0.0 (-5.0 … +5.0)

13 Bakgrunnsbelysning Bakgrunnsbelysningen kan være av hele tiden eller slås på midlertidig med ett knappetrykk. Kort

(KORT, AV)

14 Språk Velg ønsket språk.

15 Info Viser sentralenhetstype og -versjon.

16 Tilbakestill

brukerinnstillinger

Kun brukerinnstillingene tilbakestilles til fabrikkinnstillingene. Energimåleren tilbakestilles ikke. Se H9 om du vil gjøre det). NEI

Endre installatørinnstillinger

FORSIKTIG! Disse innstillingene bør kun angis av en kvalisert person. De kan påvirke sikkerheten og systemets funksjonalitet.

H INSTALLATØRINNSTILLINGER Tilpass sentralenheten etter bruksbehov (kun installatør)

standardinnstillinger

( ) = verdiområde

0 Kode Angi koden 7 for å få tilgang til menyene. Koden er gyldig i 1 time.

1 Anvendelse Denne sentralenheten er egnet for oppvarmingssystemet som er nevnt i høyre kolonne. BEGRENSER se 1.

2 Kontrollmodus Du kan velge PWM eller PÅ/AV. For PWM-modusen kan syklustiden angis (i minutter). Min på/av tid = 10 % av syklustiden.

Angi kort eller lenger tid om du vil at oppvarmingssystemet skal reagerer henholdsvis raskt eller langsomt.

For PÅ/AV kan du velge:

• Hysterese (AV = ingen temperaturhysterese, selv ved svært lave temperaturendringer veksler releet i samsvar med innstillingen Min på/av tid.)

• Min på/av tid (den kortest tiden releet kan være på eller av)

PWM/10 (/10 … 30)

AV (AV, 0,1 … 5,0)

10 min (1 … 30)

3 Min/max golvtemperatur Begrenser golvtemperaturen. Tilgjengelige valg:

•

Minimum golvtemperatur – golvet blir ikke kaldere enn denne temperaturen (AV = ingen grense). Eksempel: Minimumstemperatur = 21°– golvet blir ikke kaldere enn 21°

selv om rommet er for varmt.

•

Maksimum golvtemperatur – golvet blir ikke varmere enn denne temperaturen (AV = ingen grense). Eksempel: Maksimumstemperatur = 35° – golvet blir ikke varmere enn

35° selv om rommet er for kaldt.

Hvis det ikke er behov for en av disse begrensningene, angis den som AV.

(AV, 10 … Tmax)

35 °C

(AV, Tmin … 40)

5 Ventilbeskyttelse Releet aktiveres i det angitte tidsrommet hver dag kl. 10:00 om morgenen. 3 min (AV, 1 … 10)

6 Frostbeskyttelse Angi temperatur for frostbeskyttelse. Temperaturen reguleres til denne verdien kun når sentralenheten er i AV-modus. 5 °C (AV, 5 … 30)

7 Optimal start Den angitte temperaturen oppnås på det tidspunktet som er angitt i programmet. I løpet av forhåndsoppvarmingen vises AUTO_ i displayet. JA
