DISTANZE MASSIME TRA I DISPOSITIVI
sezioni cavi
Tratta 0,5 mm
2
0,75 mm
2
1 mm
2
1,5 mm
2
C - OP1 60 m 90 m 120 m 180 m
A - OP4 60 m 90 m 120 m 180 m
A - OP5 60 m 90 m 120 m 180 m
B - OP3 più distante 90 m 120 m 250 m 320 m
B - OP2
60 m 90 m 120 m 180 m
OP3 - OP2
L’impianto può funzionare con i seguenti cavi multipli:
cavo multiplo dia. 0,6 mm (0,26 mm
2
)
Mettendo 2 fi li in parallelo per ogni linea, il cavo dia. 0,6 mm può essere paragonato ad un cavo di
sezione da 0,5 mm
2
.
Mettendo 4 fi li in parallelo per ogni linea, il cavo dia. 0,6 mm può essere paragonato ad un cavo di
sezione da 1 mm
2
.
cavo multiplo dia. 0,8 mm (0,5 mm
2
)
Mettendo 2 fi li in parallelo per ogni linea, il cavo dia. 0,8 mm può essere paragonato ad un cavo di
sezione da 1 mm
2
.
Mettendo 4 fi li in parallelo per ogni linea, il cavo dia. 0,8 mm può essere paragonato ad un cavo di
sezione da 1,5 mm
2
.

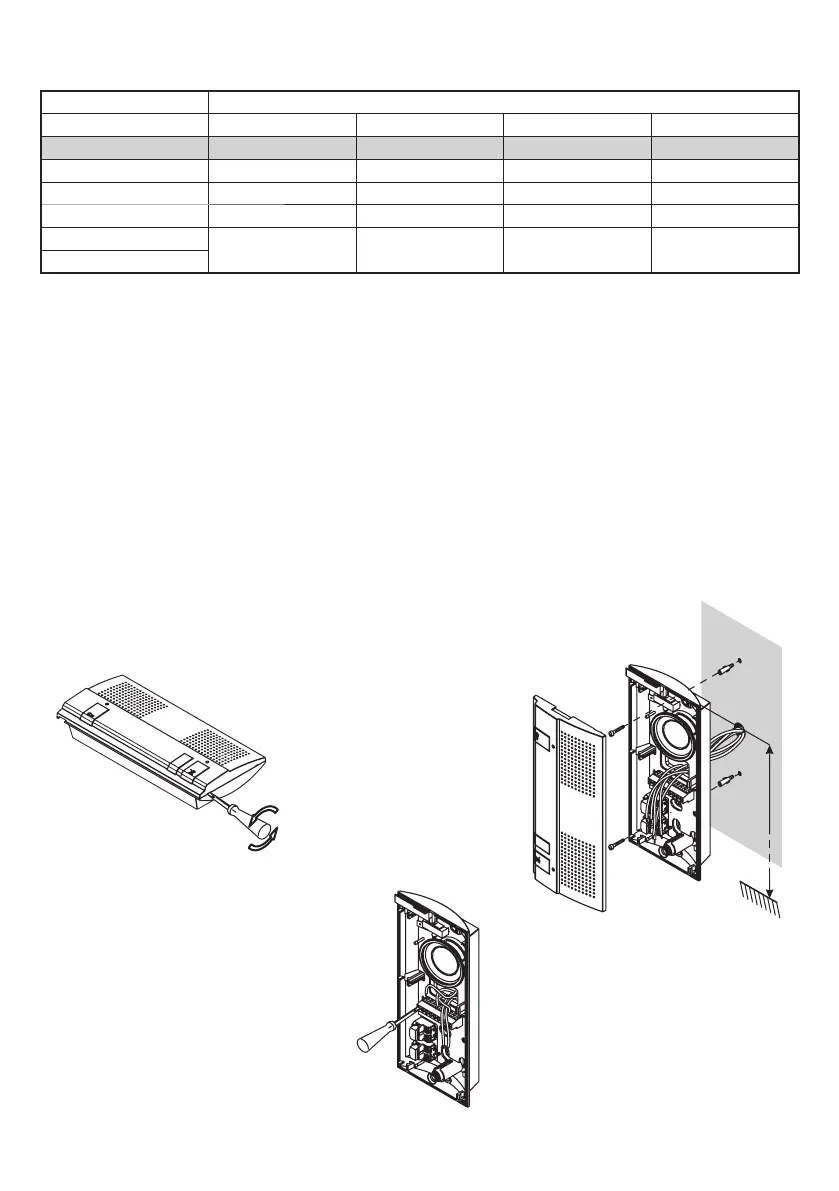

INSTALLAZIONE DEL CITOFONO
1,50 m
§
•
•
