9
DS1122-004C

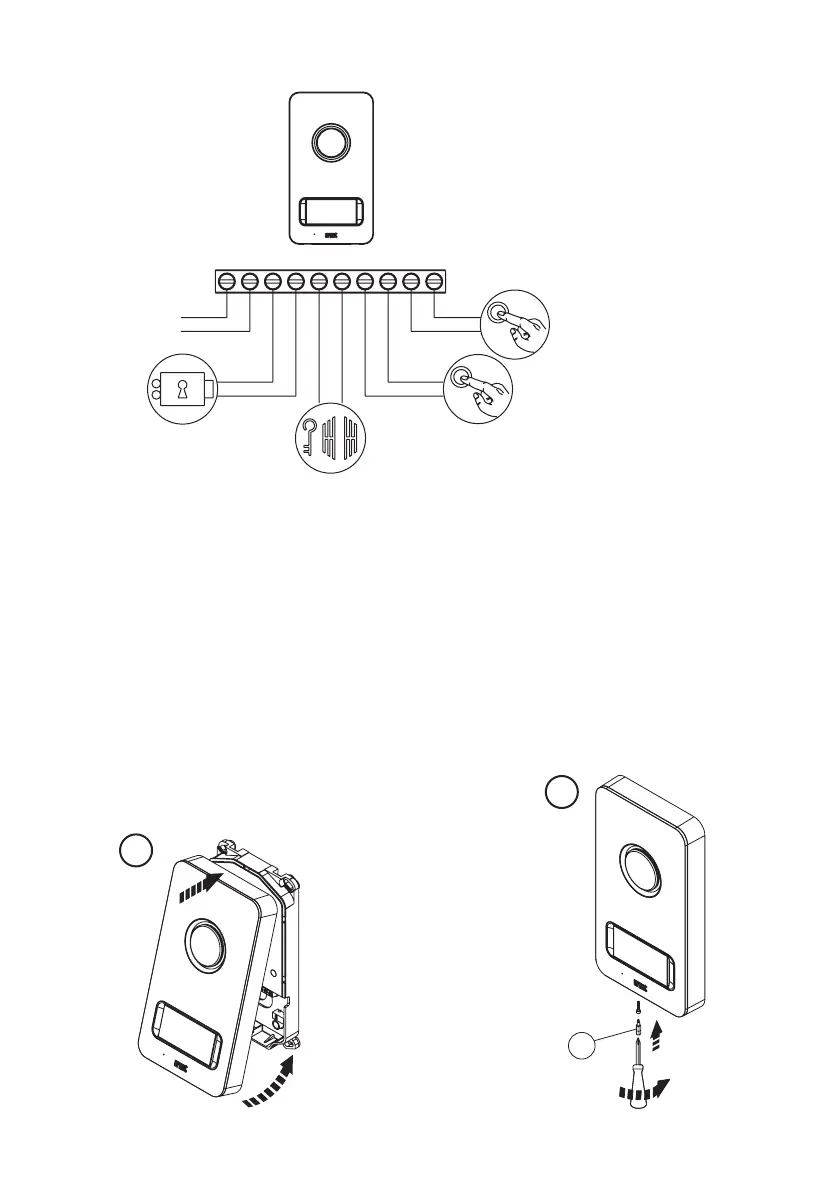

COLLEGAMENTO DELLA POSTAZIONE DI CHIAMATA
Pulsante androne per
serratura elettrica pedonale
(OP4)
Apriporta passo carraio
(OP6)
Serratura elettrica
pedonale (OP1)
Pulsante androne per
apriporta passo carraio
(OP5)
Al citofono
Master
L 0 SE1 SE2 C NA AP2 AP1
DESCRIZIONE DEI MORSETTI
L
}
Linea fonia, alimentazione e segnali proveniente dal citofono “Master”
0
SE1
}
Azionamento serratura elettrica pedonale (OP1) – massima commutazione 12V Max 15VA
SE2
C
}
Contatto pulito azionamento apriporta passo carraio (OP6) – massima commutazione 1A @ 30V
NA
AP1 Coppia di morsetti per pulsante androne per serratura elettrica pedonale (OP4)
AP2 Coppia di morsetti per pulsante androne per apriporta passo carraio (OP5)
COMPLETAMENTO DELL’INSTALLAZIONE
A4
8
9
