urmet domus Sinthesi 1083/77 User Manual

8
DS1083-048
Premere il pulsante superiore del posto esterno (1° pulsante).
Posizionare il dip-switch ID a 1.
Premere il pulsante 3 del primo modulo tasti (5° pulsante) che viene così associato all’utente 0 della
colonna 1.
Posizionare il dip-switch ID a 2.
Premere il primo pulsante del terzo modulo tasti (11° pulsante) che viene così associato all’utente 0 della
colonna 2.
Riposizionare i dip-switch ID nella posizione originale.
Uscire dalla congurazione avanzata.

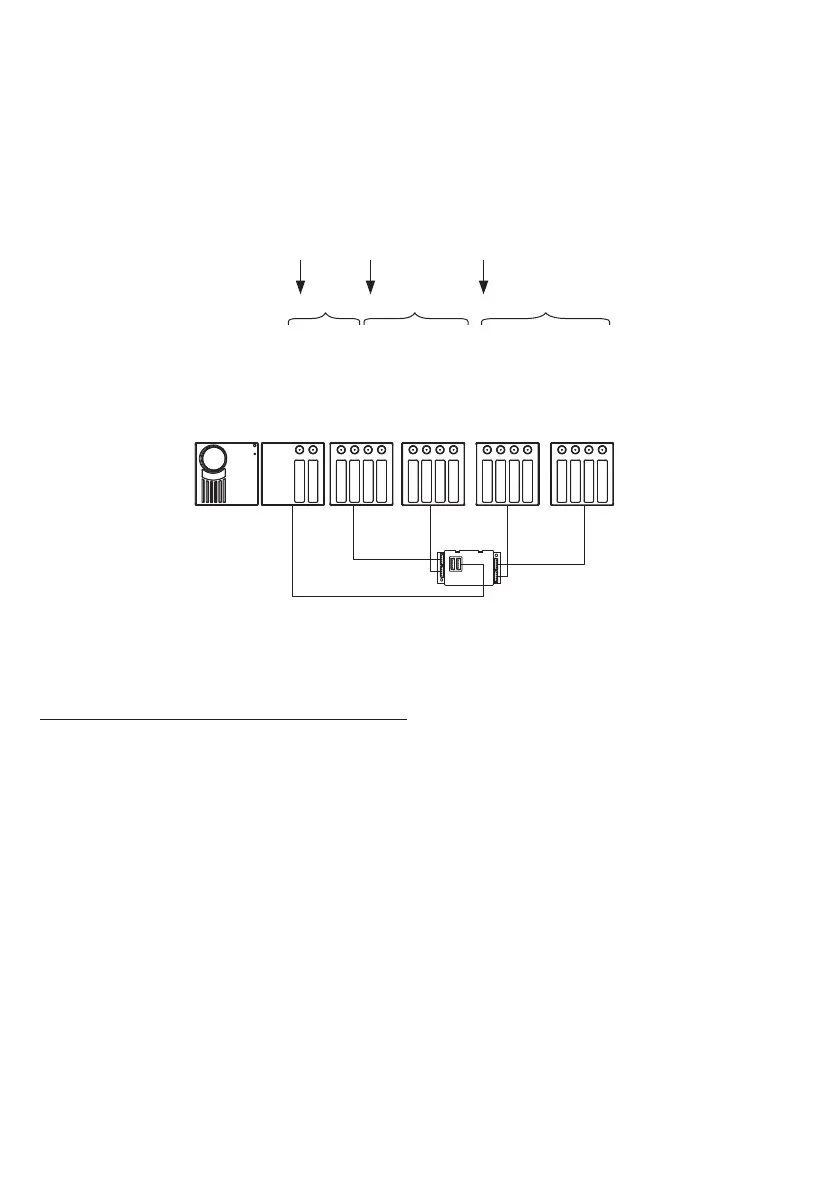

La congurazione nale sarà la seguente:
4 UTENTI 6 UTENTI 8 UTENTI
Inizio colonna 1Inizio colonna 0 Inizio colonna 2
Col = 0 UTENTE = 0 Col = 0 UTENTE = 1 Col = 0 UTENTE = 2 Col = 0 UTENTE = 3 Col = 1 UTENTE = 0 Col = 1 UTENTE = 1 Col = 1 UTENTE = 2 Col = 1 UTENTE = 3 Col = 1 UTENTE = 4 Col = 1 UTENTE = 5 Col = 2 UTENTE = 0 Col = 2 UTENTE = 1 Col = 2 UTENTE = 2 Col = 2 UTENTE = 3 Col = 2 UTENTE = 4 Col = 2 UTENTE = 5 Col = 2 UTENTE = 6 Col = 2 UTENTE = 7
P1÷P4
P5÷P8
P13÷P16
P9÷P12
OUTPUT
1083/17 (1)
Con posto esterno con la congurazione di fabbrica, la congurazione della colonna 0 è superua in
quanto i pulsanti sono tutti assegnati a tale colonna.
Ripetere l’operazione per tutti i posti esterni principali presenti.
Se i posti esterni sono congurati come secondari ma si vuole che ognuno chiami un diverso gruppo di
utenti si può procedere nel seguente modo:
Accedere alla congurazione avanzata ruotando sulla posizione ‘99’ i due rotary switch (si accende il led
giallo);
Posizionare il dip-switch ID della postazione di chiamata con il codice dell’interno che sarà associato al
primo pulsante (offset);
il codice di offset può essere compreso solo tra 0 e 31
Cambiare la posizione del dip-switch AUX n°5 (la postazione di chiamata emette un tono di conferma);
Riposizionare il dip-switch AUX n°5 nella posizione originale (la postazione di chiamata emette un tono
di conferma);
Riposizionare i dip-switch ID nella posizione originale;
Uscire dalla congurazione avanzata, riposizionando i due rotary switch sulle posizioni di impostazione
del tempo di apriporta e di comunicazione garantita: il led giallo si spegne.
Esempio:
La postazione di chiamata secondaria “A” chiama solo gli utenti dallo 0 al 10 mentre la “B” chiama solo gli
utenti dall’ 11 al 18.
Sulla postazione di chiamata “B” accedere alla congurazione avanzata;
Posizionare il dip-switch ID a 11;
Spostare il dip-switch AUX n°5;
Riposizionare tutti i dip-switch nella posizione originale;
Uscire dalla congurazione avanzata.
•
•
•
•
•
•
•
§
•
•
§
•
•
•
•
•
•
•
•
•
