USB 7124 - 7125 - 7126
Professional Power Amplifiers

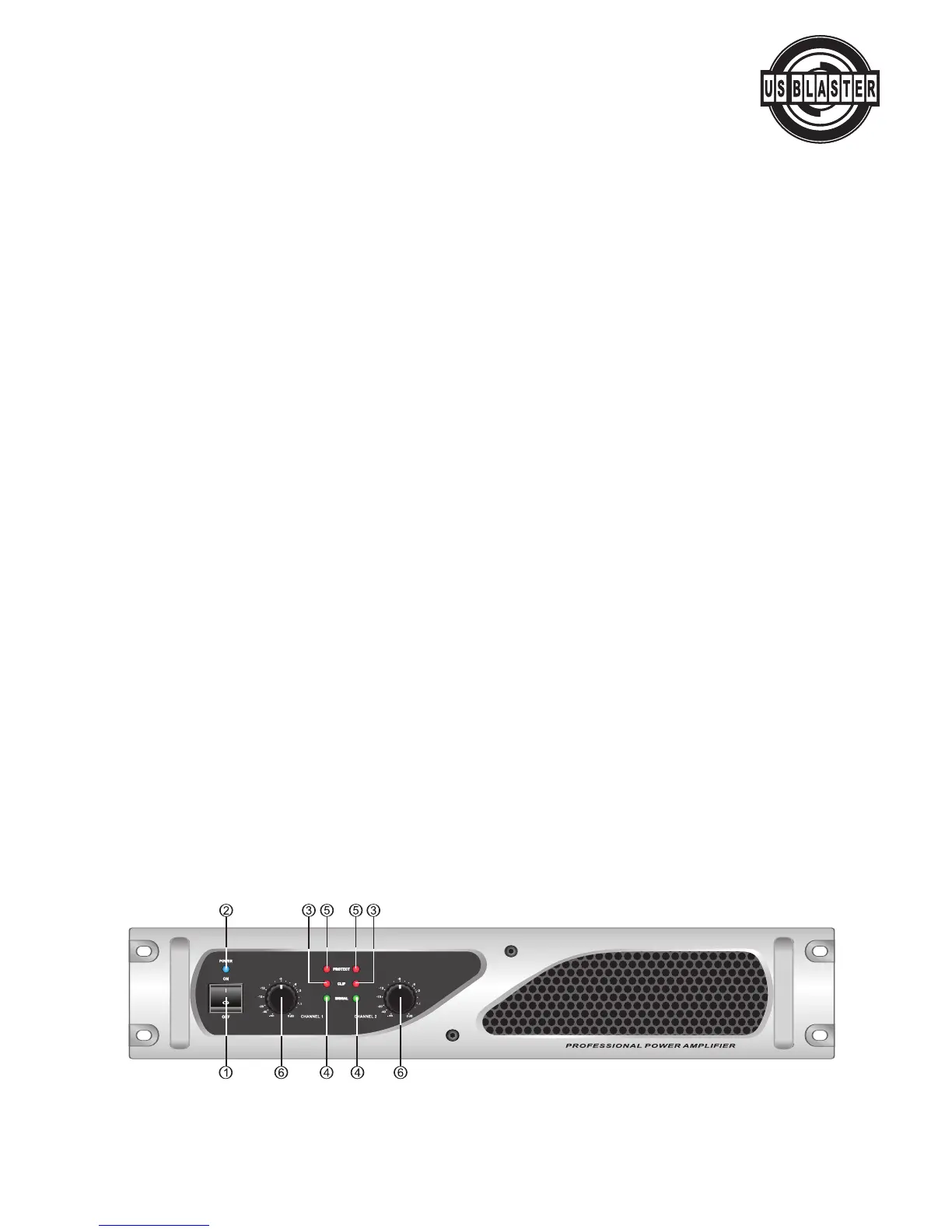

Frontplatte
1. HAUPTSCHALTER
Zum Einschalten oder Ausschalten des Gerätes drücken Sie entwe-der oberen oder unteren Teil die-
ser Taste. Vor dem Verstärkerein-schalten überprüfen Sie alle Verbindungen und zieh Sie die Laut-
s
tärkeregler zurück auf Minimum. Momentane Dämpfung ist beim Einschalten oder Ausschalten des
Verstärkers üblich. (Bemerkung: schalten Sie den Verstärker von allen Einrichtungen als den letzten
aus und umgekehrt, schalten Sie ihm immer als den ersten und dann erst die weiteren angeschlos-
senen Systemkomponente ein)
2. LED-KONTROLLLEUCHTEN DES BETRIEBSSTANDES
Diese LEDs leuchten beim eingeschalteten Stand.
3. LED-KONTROLLLEUCHTEN DER KLANGBEGRENZUNG
Diese LED-K
ontrollleuchten leuchten, wenn irgendwelcher Teil der Verstärkerleistung 3 dB der
Begrenzung erzielt. Zeitweiliges Blicken dieser Kontrollleuchten ist annehmbar aber wenn diese schon
in-termittierend leuchten, dann wird nötig sein, den Ausgangsklangpe-gel des angeschlossenen
Gerätes herabzusetzen, um zu Klangver-zerrung nicht zukäme.
4. LED-KONTROLLLEUCHTEN DES SIGNALS
Diese LED-Kontrollleuchten leuchten zur Bestätigung des Beiseins vom höheren als 100 mV
Eingangssignal im gegebenen Verstär-kungskanal.
5. LED-KONTROLLLEUCHTEN DES SCHUTZES
Diese LED-Kontrollleuchten werden aufleuchten, wenn zur Unterbre-chung der Ausgangsverbindung
des Verstärkers zukommt, oder wenn zu niedrige Impedanz ist oder wenn zu internen Fehlern zu-
kommt. Leuchtet irgendwelche von diesen Kontrollleuchten, so schalten Sie den Verstärker aus und
überprüfen Sie die Richtigkeit der Ausgangseinschaltung, bzw. berichtigen Sie diese und dann schal-
ten Sie den Verstärker wieder ein.
6. PEGELREGEL
Diese Kontrollleuchten überwachen den Signalpegel, der in jeden Kanal eintritt. Die Herabsetzung der
gegenwärtigen Verstärkungs-spannung ist in dB dargestellt. Leuchten die limitierenden LED-
K
ontrollleuchten ständig (w
as zu stark
en Eingangssignal v
orstellt), dann drehen Sie mit diesen Regeln
gegen dem Uhrz
eigersinn.
© US Blaster Europe BV
