Microphone systems

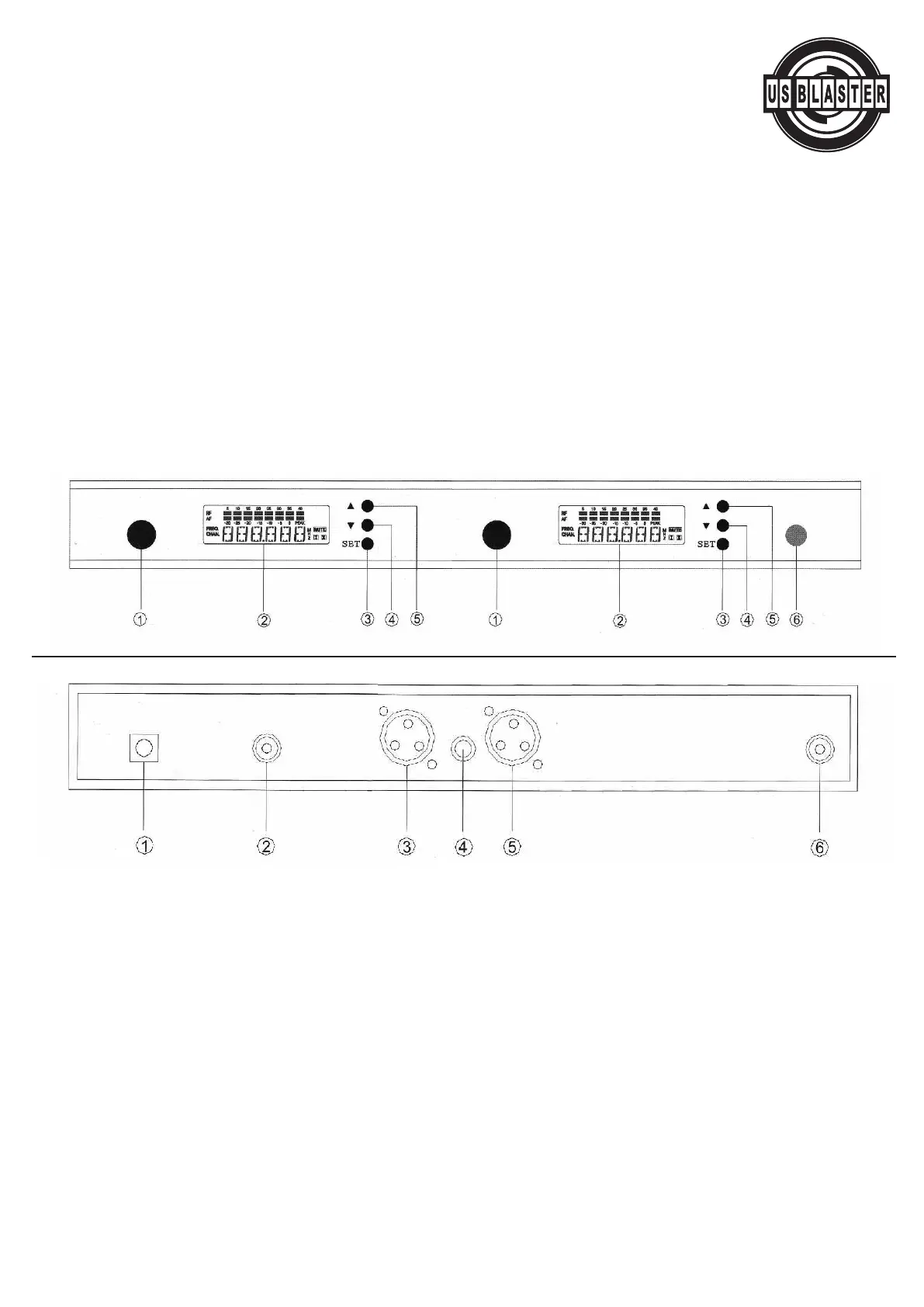

4. Bouton sélection fréquence ( down)
Ce bouton (Down) vous permet de sélectionner la fréquence d'utilisation du récepteur.
Il permet aussi de changer les paramêtres du récepteur.
Note: L'émetteur ( miro main ou boîtier ceinture) et le récepteur doivent avoir la même fréquence
d'utilisation pour que le système HF fonctionne correctement.
5. Bouton sélection fréquence ( up)
Ce bouton (Down) vous permet de sélectionner la fréquence d'utilisation du récepteur.
Il permet aussi de changer les paramêtres du récepteur.
Note: L'émetteur ( miro main ou boîtier ceinture) et le récepteur doivent avoir la même fréquence
d'utilisation pour que le système HF fonctionne correctement.
6. Bouton On/Off
Ce bouton vous permet d'allumer ou d'éteindre le récepteur.
1. Connecteur antenne A
Connectez sur cette prise une antenne ( fourni av
ec le kit)
2. Connecteur d'alimentation
Connectez sur cette prise l'adaptateur secteur DC 12V (fourni avec le kit ). Note: Ne branchez pas un
autre type d'adaptateur secteur ( AC ou DC supérieur à 12V ) sinon vous risquez d'endommager le
récepteur
3. Sortie symétrique canal B
Cette prise est la sortie audio du récepteur canal B. Vous devez relier cette sortie à l'entrée micro
d'une table de mixage ou directement à l'entrée d'un amplificateur
.
Note: cette sortie est symétrique. Utilisez donc un câble XLR symétrique.
4. Sortie asymétrique mix
Cette prise est la sortie audio mélangeant les deux canaux. V
ous dev
ez relier cette sortie à l'entrée
micro d'une table de mixage ou directement à l'entrée d'un amplificateur
.
Note: cette sortie est asymétrique. Utilisez donc un câble jack 6.35mm asymétrique.
