USB 7392 - 7393
Microphone systems
5
. Sortie symétrique canal A
Cette prise est la sortie audio du récepteur canal A. Vous devez relier cette sortie à l'entrée micro
d'une table de mixage ou directement à l'entrée d'un amplificateur.
N
ote: cette sortie est symétrique. Utilisez donc un câble XLR symétrique.
6. Connecteur antenne A
Connectez sur cette prise une antenne ( fourni avec le kit)
MISE EN SERVICE DU RECEPTEUR
- Installez les deux antennes sur les prises prévues à cette effet ( A et B )
- Orientez les à 90Ypar rapport au récepteur
- Connectez l'adaptateur secteur DC 12V sur alimentation.
Attention: Ne branchez pas un autre type d'adaptateur secteur ( AC ou DC supérieur à 12V ) sinon
v
ous risquez d'endommager le récepteur
- Positionnez le bouton de réglage volume de chaque canal au minimum puis appuyez pendant 1 à 2
secondes sur le bouton marche/arrêt
- Ajustez la fréquence d'utilisation de chaque canal en utilisant les boutons Up et Down puis validez
la fréquence en appuyant sur le bouton set
Note: les différents paramètres du récepteur seront décris plus loin dans le mode d'emploi.
- Pour éteindre le récepteur, appuyez pendant 1 à 2 secondes sur le bouton marche/arrêt (2).
L'afficheur indiquera “SYSOFF”

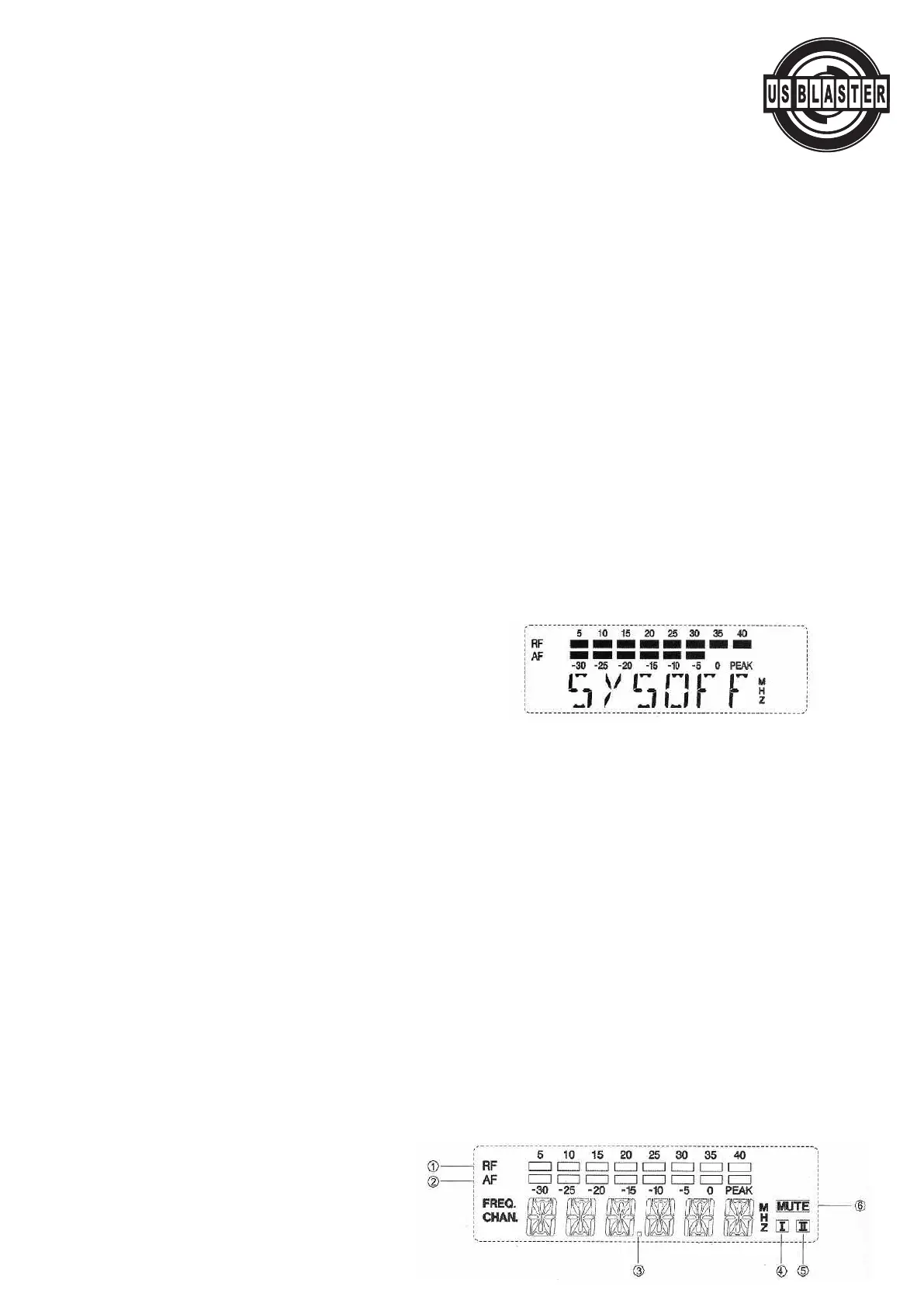

DESCRIPTION DE L'AFFICHEUR LCD
1. Indicateur RF
Vous indique le niveau du signal RF ( signal reçu du micro)
2. Indicateur AF
Vous indique le niveau du signal AF ( signal de sortie canal)
3. Fréquence d'utilisation
Vous indique la fréquence d'utilisation en cours de fonctionnement.
4. Indicateur antenne A
Le récepteur étant diversity, il va choisir l'antenne sur laquelle la réception est la meilleure. Si l'affi-
cheur indique 1, cela signifie que la réception se fait
sur l'antenne A.
5. Indicateur antenne B
Le récepteur étant diversity, il va choisir l'antenne sur laquelle la réception est la meilleure. Si l'affi-
cheur indique Il, cela signifie que la réception se fait
sur l'antenne B.
6. Indicateur muting
Ce logo vous indique que vous etes en mode mute, c'est à dire pas de son sur la sortie canal ( soit
personne ne parle dans le micro, soit les fréquences du récepteur et de l'emetteur sont diffÈrentes ).
