27

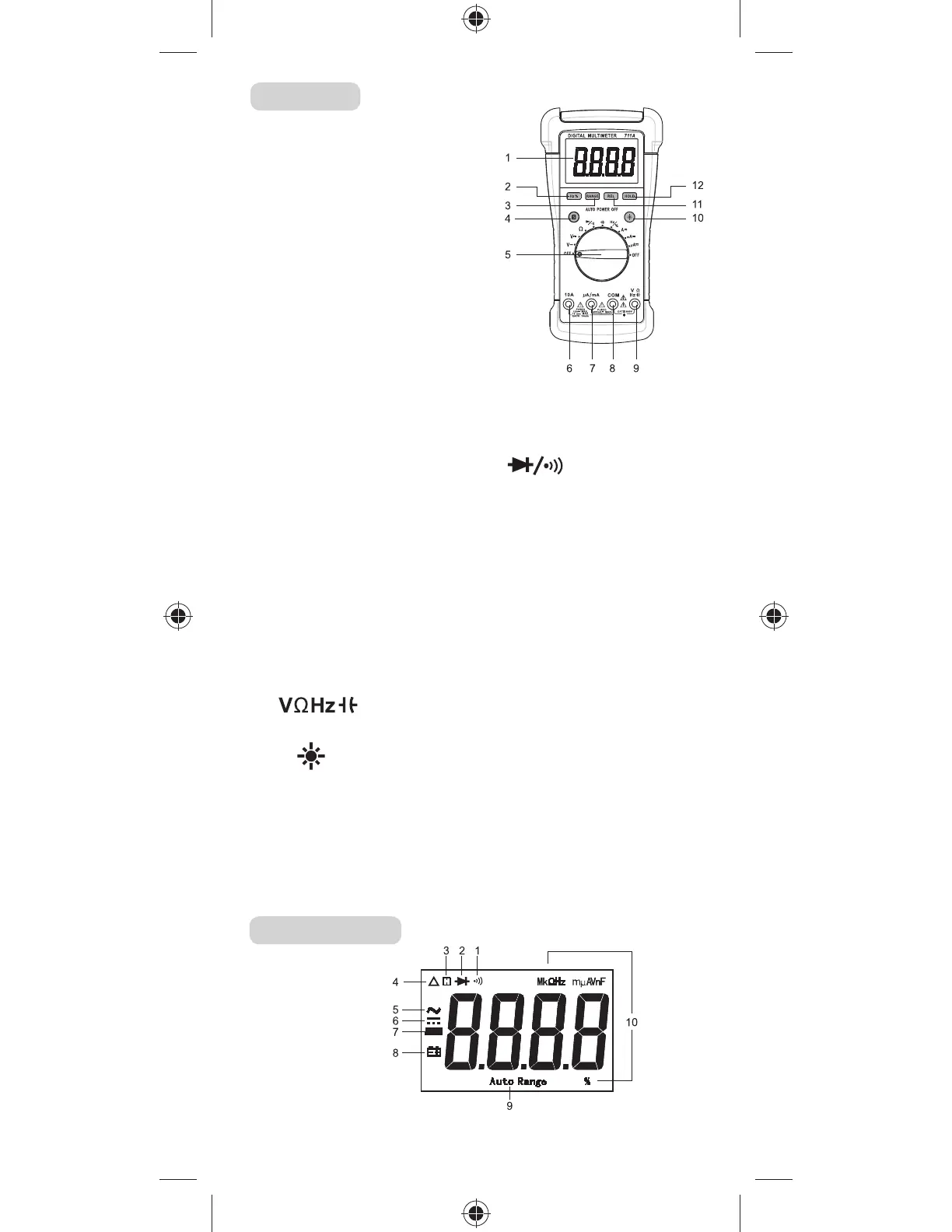

STRUKTUR
1. Display
3 3/4-stelliges LCD, mit einer max. Ablesung von
3999
2. " Hz % " Taste
Wenn sich der Funktions-/Bereichsschalter auf
" Hz/% " befindet, wird das Messgerät durch
Drücken dieser Taste zwischen Frequenz- und
Betriebsartmessung umgeschaltet.
3. " BEREICH " Taste
Bereich und manueller Bereich sowie zum Auswählen
des gewünschten manuellen Bereichs.
4. "S" Taste
In Strommessungsfunktionen wird das Messgerät durch Drücken dieser " S " Taste zwischen
Wenn sich der Funktions-/Bereichsschalter in der " " Position befindet, wird das
Messgerät durch Drücken dieser Taste zwischen Dioden- und Durchgangsmessung umgeschaltet.
5. Funktion I Bereichsschalter
Zum Auswählen der Funktion und des Bereichs sowie zum Ein- und Ausschalten des Messgeräts.
6. "10A" Buchse
Steckbuchse für das rote Prüfkabel für Strommessungen (400mA - 10A).
7. "µA/mA" Buchse
Steckbuchse für das rote Prüfkabel für Strommessungen < 400mA.
8. "COM" Buchse
Steckbuchse für das schwarze Prüfkabel für alle Messungen.
9. " " Buchse
Steckbuchse für das rote Prüfkabel für alle Messungen außer Strommessungen.
10. " " Taste
Mit dieser Taste wird die Hintergrundbeleuchtung ein-/ausgeschaltet.
11. "REL" Taste
Zum Aktivieren/Deaktivieren des Relativen Modus.
12. "HALTEN" Taste
Zum Aktivieren/Deaktivieren des Daten Halten Modus.
DAS LCD ABLESEN
