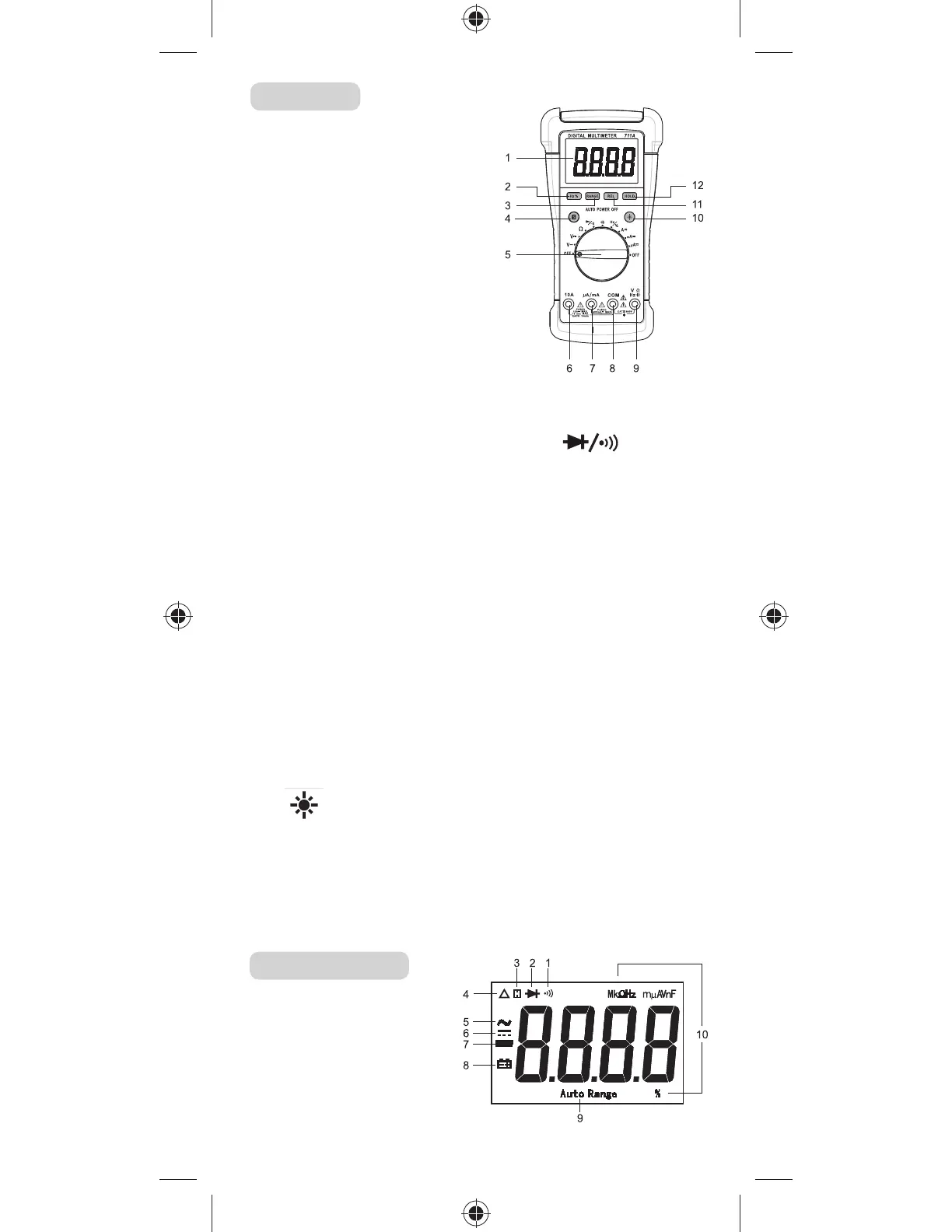

ESTRUCTURA
1. Pantalla
2. Botón "Hz %"
"Hz/%", presionar este
mediciones de frecuencia y ciclo de trabajo.
3. Botón "RANGE"
para seleccionar el r
ango manual deseado.
4. Botón "S"
"S" hace que el medidor
conmute entre las mediciones de corriente de CC y corriente de CA.
5. Conmutador de función / rango
el medidor.
6. Terminal "10A"
Conector enchufable para el cable de prueba rojo para las mediciones de corriente (400
mA – 10 A).
7. Terminal "µA/mA"
Conector enchufable para el cable de prueba rojo para las mediciones de corriente < 400 mA.
8. Terminal "COM"
Conector enchufable para el cable de prueba negro para todas las mediciones.
9. Terminal "VQHzHt-"
Conector enchufable para el cable de prueba rojo para todas las mediciones excepto las
mediciones de corriente.
10. " " Botón
11. Botón "REL"
12. Botón "HOLD"
LECTURA DE LA LCD
