CUIDADO Y MANTENIMIENTO
7. Deslice el miembro del sello giratorio (D), con
la cara de carbono pulido hacia afuera, sobre el
manguito del impulsor hasta que el anillo impulsor
de caucho entre en contacto con el impulsor (H).
AVISO: Asegúrese de no rayar la supercie
pulida del sello; el sello tendrá fugas si se daña la
supercie.
8. Sostenga el eje y atornille el impulsor (H) en el eje
(en dirección de las manecillas del reloj); esto ubicará
automáticamente el sello en la placa del sello.
9. Monte el difusor (I) en la placa del sello (E); ajuste el
torque de los tornillos en 1,15 a 1,61 kg/m (10a 14
pulg/lb). Instale la nueva junta tórica del difusor (J)
en el difusor.
10. Instale la nueva junta tórica de la placa del sello

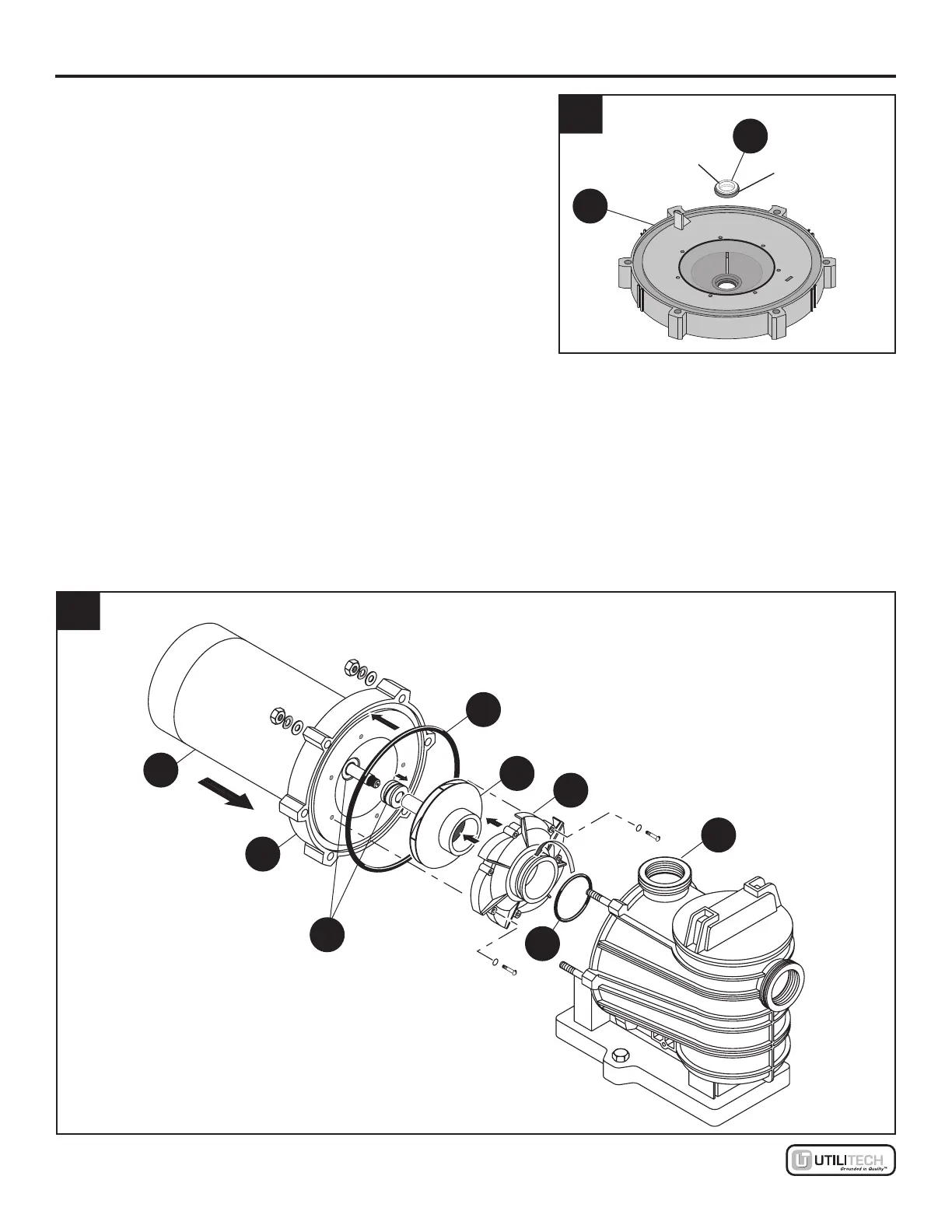

(F) en la placa del sello. Consulte la Figura 17.
Ensamble el motor y la placa del sello en el cuerpo
de la bomba (K) con tuercas, arandelas planas y
arandelas de seguridad. Ajuste el torque de las
tuercas en 13,82 a 14,98 kg/m (120 a 130 pulg/lb).
11. Cebe la bomba de acuerdo con las instrucciones
que aparecen en Cebado de la bomba.
Polished
surface
Rubber
surface
17
E
F
18
I
H
F
K
B
E
D
J
Supercie
pulida
Supercies
de caucho
