Utilitech UT175TP User Manual

22
INSTRUCCIONES DE ENSAMBLAJE
4
A
B

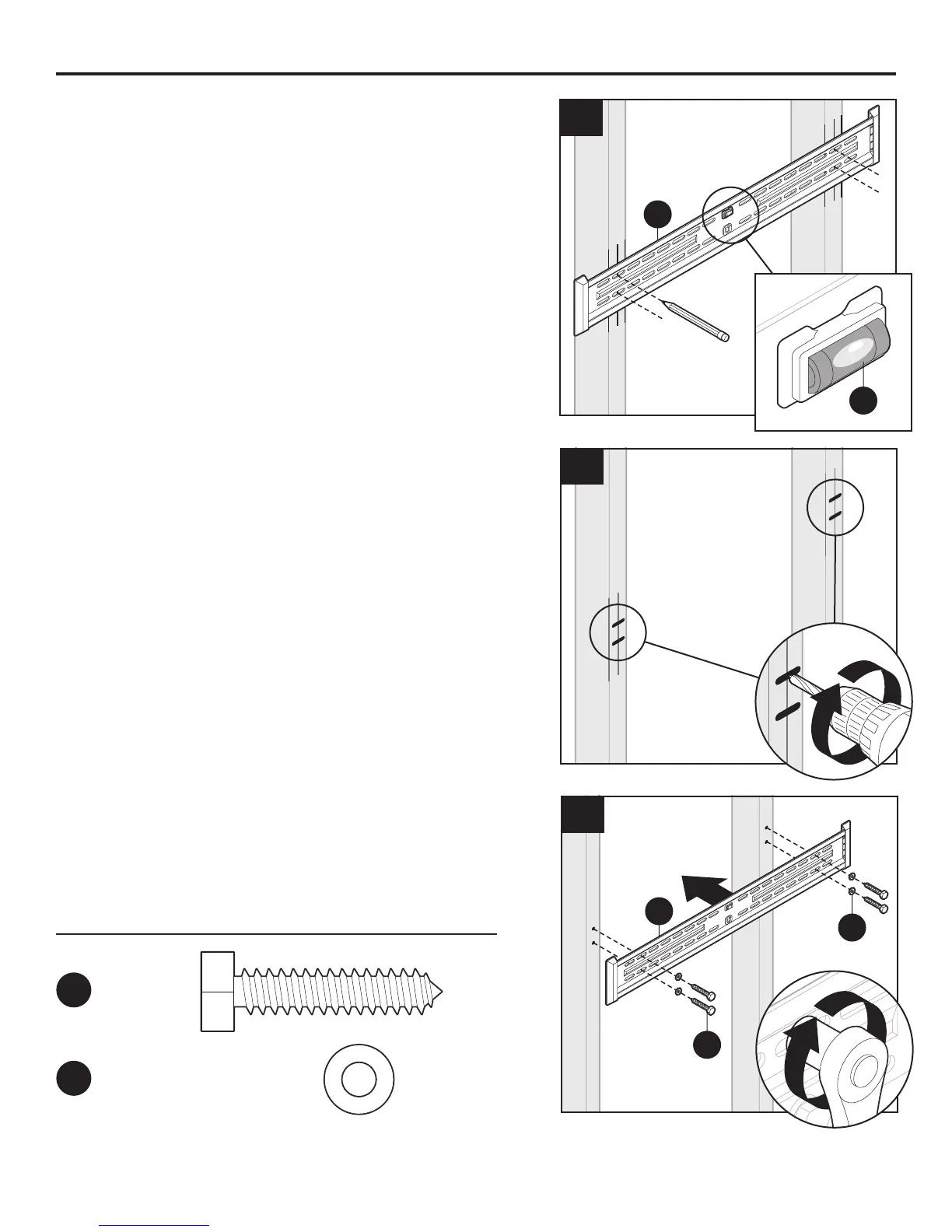

4. Utilice una placa para pared (A) para marcar las
ubicaciones de los cuatro oricios de montaje.
Nota: utilice un nivel de burbuja (B) para nivelar
la placa para pared (A).
5
5. Taladre cuatro oricios guía de 7/32 pulg. con
2-1/3 pulg. (60 mm) de profundidad en las
ubicaciones marcadas para los oricios de
montaje.
1
2
6
A
II
NN
6. Monte la placa para pared (A) con cuatro
arandelas de acero (NN) y cuatro tirafondos de
8 mm (II) con una llave de dados de 1/2 pulg.
(no se incluye).
Aditamentos utilizados
II
x 4
Tirafondo
de 8 mm
M4 x 12
Screw
Qty. 4
AA
M5 x 12
Screw
Qty. 4
BB
M6 x 15
Screw
Qty. 4
CC
M8 x 15
Screw
Qty. 4
8 mm Lag bolt
Qty. 4
Anchor
Qty. 4
DD
M4 x 30
Screw
Qty. 4
EE
M5 x 30
Screw
Qty. 4
FF
M6 x 30
Screw
Qty. 4
GG
M8 x 30
Screw
Qty. 4
HH
Square
washer
Qty. 4
KK
5 mm
Spacer
Qty. 4
LL
10 mm
Spacer
Qty. 4
MM
Steel
washer Qty. 12
NN
II
JJ
NN
x 4
Arandela de acero
M4 x 12
Screw
Qty. 4
AA
M5 x 12
Screw
Qty. 4
BB
M6 x 15
Screw
Qty. 4
CC
M8 x 15
Screw
Qty. 4
8 mm Lag bolt
Qty. 4
Anchor
Qty. 4
DD
M4 x 30
Screw
Qty. 4
EE
M5 x 30
Screw
Qty. 4
FF
M6 x 30
Screw
Qty. 4
GG
M8 x 30
Screw
Qty. 4
HH
Square
washer
Qty. 4
KK
5 mm
Spacer
Qty. 4
LL
10 mm
Spacer
Qty. 4
MM
Steel
washer Qty. 12
NN
II
JJ
