INSTRUCCIONES DE ENSAMBLAJE
7
A
B
Instalación en pared de concreto

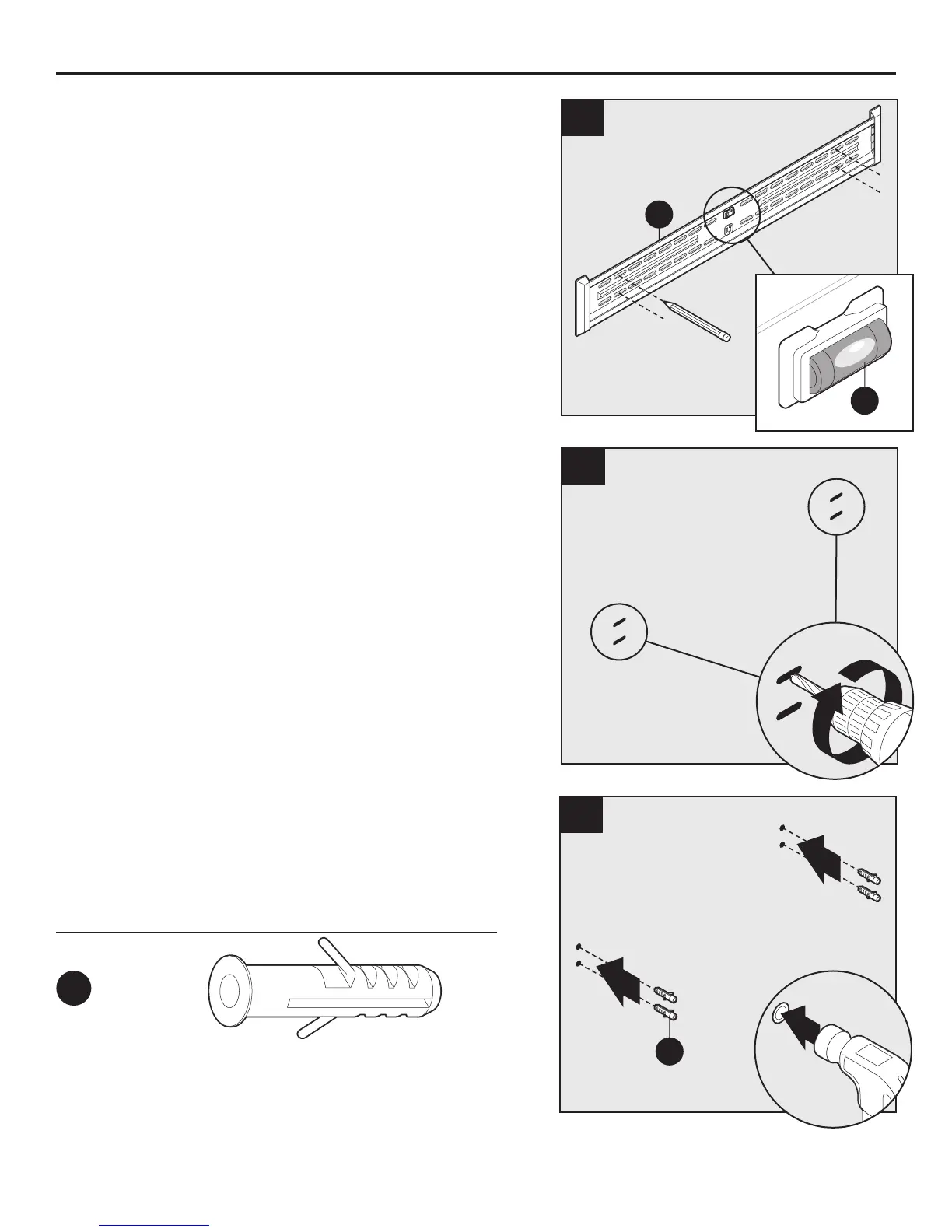

7. Utilice una placa para pared (A) para marcar las
ubicaciones de los cuatro oricios de montaje.
Nota: utilice un nivel de burbuja (B) para nivelar la
placa para pared (A).
8. Taladre cuatro oricios guía de 3/8 pulg. con
2-3/4 pulg. (70 mm) de profundidad en las
ubicaciones marcadas para las oricios de
montaje.
8
9. Inserte las anclas de expansión (JJ) en los
oricios. De ser necesario, golpee con un
martillo (no se incluye).
1
1
9
JJ
Aditamentos utilizados
JJ
x 4
Ancla de
expansión
M4 x 12
Screw
Qty. 4
AA
M5 x 12
Screw
Qty. 4
BB
M6 x 15
Screw
Qty. 4
CC
M8 x 15
Screw
Qty. 4
8 mm Lag bolt
Qty. 4
Anchor
Qty. 4
DD
M4 x 30
Screw
Qty. 4
EE
M5 x 30
Screw
Qty. 4
FF
M6 x 30
Screw
Qty. 4
GG
M8 x 30
Screw
Qty. 4
HH
Square
washer
Qty. 4
KK
5 mm
Spacer
Qty. 4
LL
10 mm
Spacer
Qty. 4
MM
Steel
washer
Qty. 12
NN
II
JJ
