24

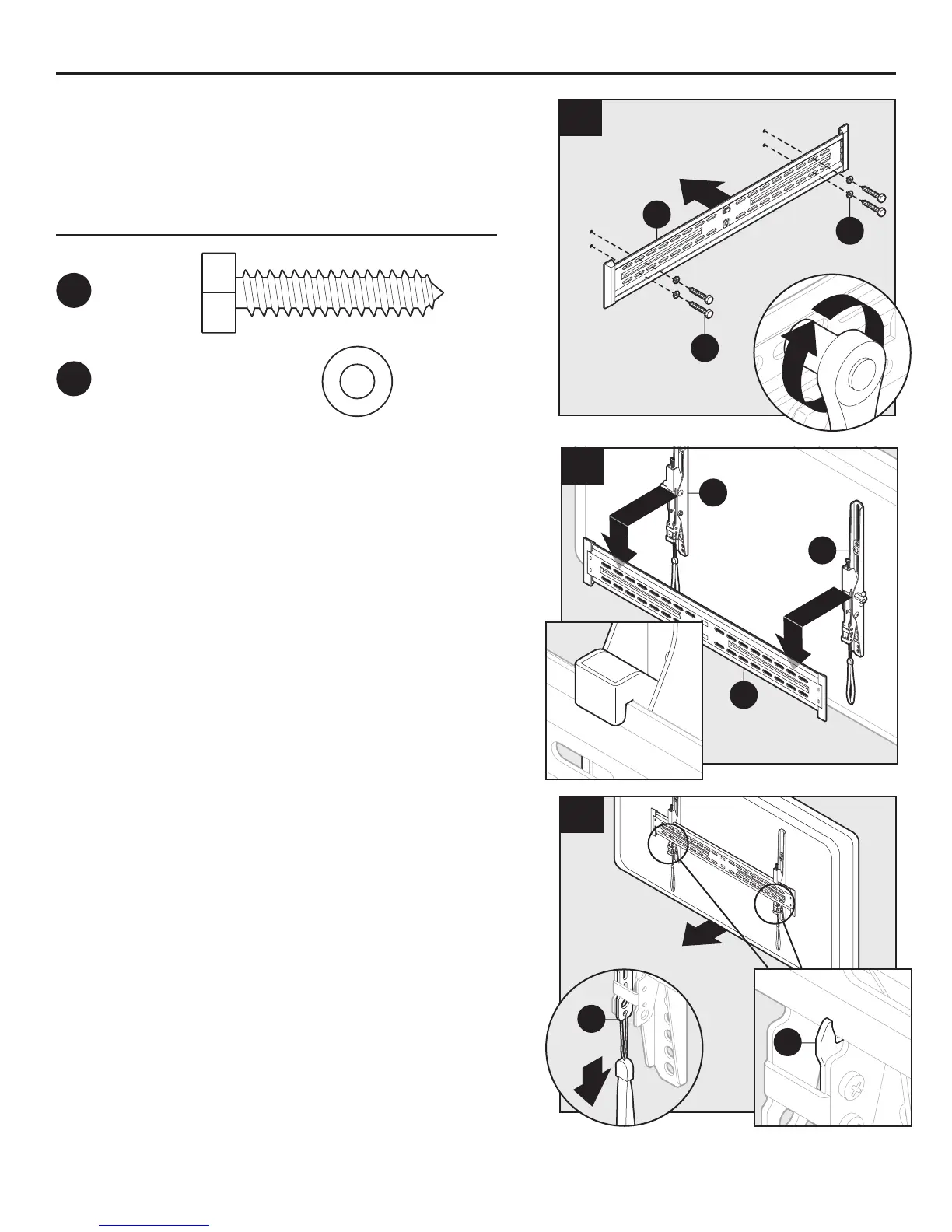

INSTRUCCIONES DE ENSAMBLAJE
10. Monte la placa para pared (A) con cuatro
arandelas de acero (NN) y cuatro tirafondos de
8 mm (II) con una llave de dados de 1/2 pulg.
(no se incluye).
1
10
A
II
NN
Aditamentos utilizados
II
x 4
Tirafondo
de 8 mm
M4 x 12
Screw
Qty. 4
AA
M5 x 12
Screw
Qty. 4
BB
M6 x 15
Screw
Qty. 4
CC
M8 x 15
Screw
Qty. 4
8 mm Lag bolt
Qty. 4
Anchor
Qty. 4
DD
M4 x 30
Screw
Qty. 4
EE
M5 x 30
Screw
Qty. 4
FF
M6 x 30
Screw
Qty. 4
GG
M8 x 30
Screw
Qty. 4
HH
Square
washer
Qty. 4
KK
5 mm
Spacer
Qty. 4
LL
10 mm
Spacer
Qty. 4
MM
Steel
washer
Qty. 12
NN
II
JJ
NN
x 4
Arandela de acero
M4 x 12
Screw
Qty. 4
AA
M5 x 12
Screw
Qty. 4
BB
M6 x 15
Screw
Qty. 4
CC
M8 x 15
Screw
Qty. 4
8 mm Lag bolt
Qty. 4
Anchor
Qty. 4
DD
M4 x 30
Screw
Qty. 4
EE
M5 x 30
Screw
Qty. 4
FF
M6 x 30
Screw
Qty. 4
GG
M8 x 30
Screw
Qty. 4
HH
Square
washer
Qty. 4
KK
5 mm
Spacer
Qty. 4
LL
10 mm
Spacer
Qty. 4
MM
Steel
washer
Qty. 12
NN
II
JJ
Instalación nal
11. Cuelgue el riel vertical derecho (C) y el
izquierdo (D) en la placa para pared (A).
11
A
C
D
12. Jale los resortes de bloqueo (F) hacia abajo
y presione la parte inferior del panel contra la
pared. Una vez asegurado el panel, libere los
resortes de bloqueo (F).
2
1
12
F
F
