V-ZUG 74A - Page 47

11
FR
x 4
x 16
approx.
350 mm
x 1
x 1
x 4 x 8
x 2
550/560 + 1 mm

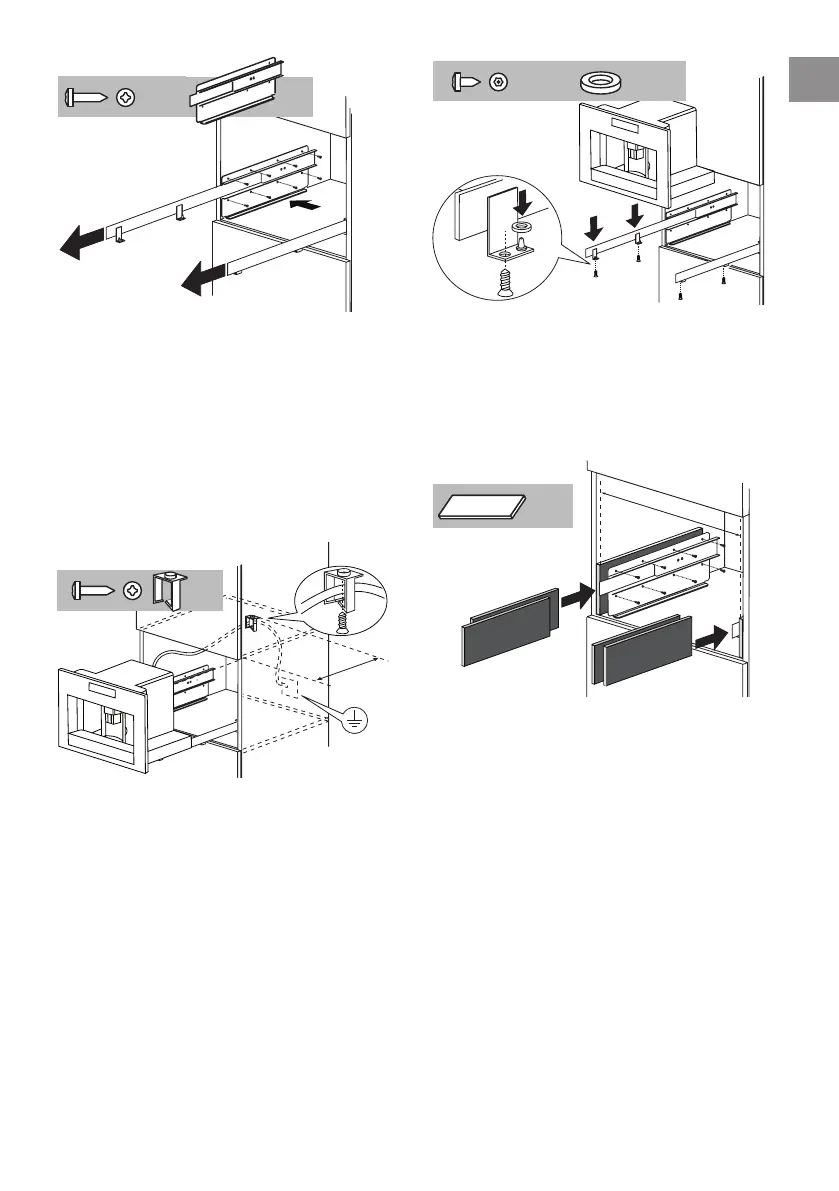

Positionnez les coulisses sur les surfaces latérales du meuble
comme indiqué dans le schéma.
Fixez-les au moyen des vis fournies puis sortez-les complètement.
Si la machine à café est installée au-dessus d’un tiroir chaue-
plat, utilisez la surface supérieure de ce dernier comme repère
pour le positionnement des coulisses.
Dans ce cas, aucune surface d’appui pour les coulisses ne sera
disponible.
x 4
x 16
approx.
350 mm
x 1
x 1
x 4 x 8
x 2
550/560 + 1 mm
Fixez le cordon d’alimentation à l’aide de l’attache prévue à cet
eet.
Le cordon d’alimentation doit être assez long pour permettre
l’extraction de l’appareil de son logement en vue du remplissage
du réservoir de grains de café.
L’appareil doit être relié à la terre conformément aux lois en vi-
gueur.
Le raccordement électrique doit être eectué par un technicien
qualié conformément aux instructions.
x 4
x 16
approx.
350 mm
x 1
x 1
x 4 x 8
x 2
550/560 + 1 mm
Positionnez l’appareil sur les coulisses en vous assurant que les
axes sont bien insérés dans les logements prévus, puis xez-le à
l’aide des vis fournies.
Silahauteurdel’appareilrendnécessairedesajustements,utili-
sez les écarteurs fournis.
x 4
x 16
approx.
350 mm
x 1
x 1
x 4 x 8
x 2
550/560 + 1 mm
Pour rectier l’alignement de l’appareil, positionnez les écar-
teursfournissouslesupportoudechaquecôté.
