11
IT
x 4
x 16
approx.
350 mm
x 1
x 1
x 4 x 8
x 2
550/560 + 1 mm

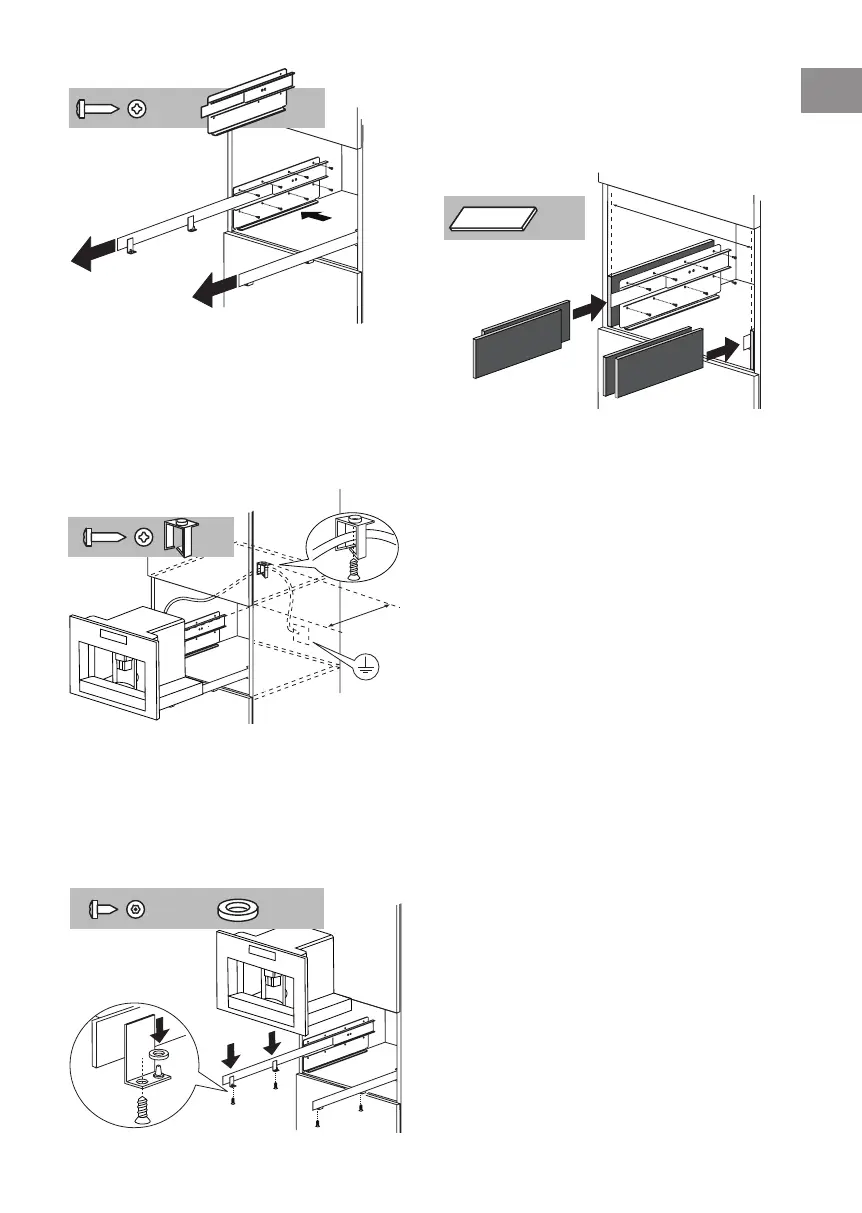

Posizionare le guide sulle superci laterali del mobile, come mo-
strato in gura. Fissare le guide con le apposite viti in dotazione,
poi estrarle completamente. Nel caso in cui la macchina da caè
sia installata sopra un “Cassetto scaldavivande” utilizzare la su-
percie superiore di quest’ultimo come riferimento per il posi-
zionamento delle guide. In tal caso non sarà presente il ripiano
di appoggio.
x 4
x 16
approx.
350 mm
x 1
x 1
x 4 x 8
x 2
550/560 + 1 mm
Fissare il cavo di alimentazione con l’apposita clip. Il cavo di
alimentazione deve essere lungo quanto basta da permettere
l’estrazione dell’apparecchio dal mobile durante la fase di riem-
pimento del serbatoio chicchi caè. La messa a terra è obbliga-
toria a termini di legge. Il collegamento elettrico deve essere
eettuato da un tecnico qualicato secondo le istruzioni.
x 4
x 16
approx.
350 mm
x 1
x 1
x 4 x 8
x 2
550/560 + 1 mm
Collocare l’elettrodomestico sulle guide assicurandosi che i per-
ni siano ben inseriti nelle apposite sedi nel ssarlo con le viti in
dotazione.In caso di aggiustamenti in altezza dell’apparecchio,
utilizzare gli spaziatori circolari in dotazione.
x 4
x 16
approx.
350 mm
x 1
x 1
x 4 x 8
x 2
550/560 + 1 mm
In caso di correzioni dell’allineamento dell’apparecchio, posizio-
nare gli spaziatori in dotazione sotto o ai lati del supporto.
