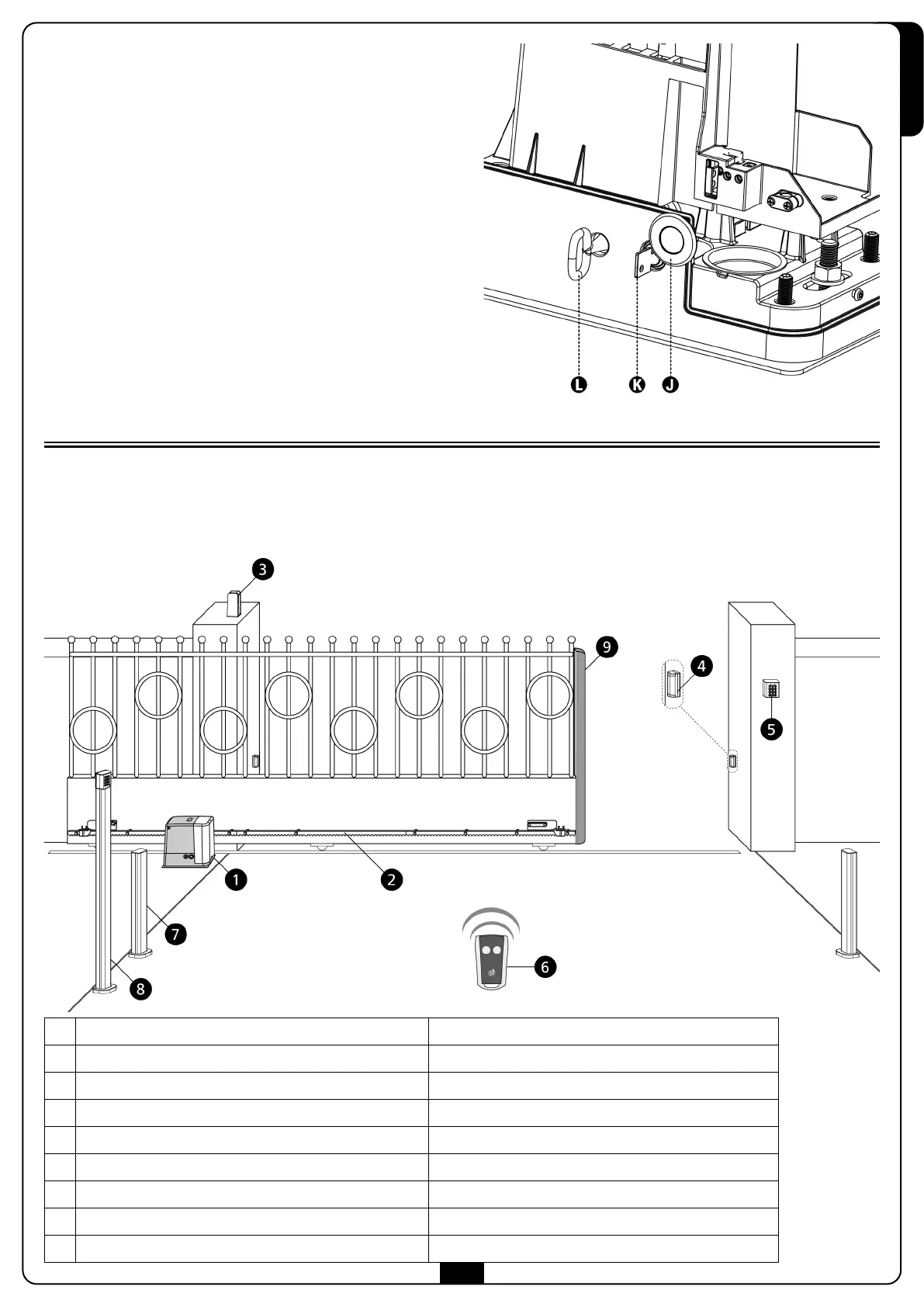

3.6 - SCHEMA D’INSTALLAZIONE
3.5 - SBLOCCO MOTORE
In caso di mancanza di corrente elettrica, il cancello può
essere sbloccato agendo sul motore:
1. Aprire il copriserratura J presente sul lato frontale del motore.
2. Inserire la chiave K nella serratura e girare in senso orario per
aprire l’accesso allo sblocco posto a lato.
3. Inserire la chiave L nel foro e ruotare in senso orario fino a
finecorsa.
Per ripristinare l’automazione procedere come segue:
1. Ruotare la chiave L in senso antiorario fino a finecorsa ed
estrarla;
2. Ruotare la chiave K in senso antiorario in modo da chiudere
l’accesso allo sblocco ed estrarla.
3
. Coprire la serratura con lo sportello J.
Attuatore ALFARISS cavo alimentazione 3 x 1,5 mm
2
(T100°C)
Cremagliera -
Lampeggiante con antenna integrata cavo alimentazione 2 x 1 mm
2
- cavo antenna RG58
Fotocellule cavo 4 x 0,5 mm
2
(RX) - cavo 2 x 0,5 mm
2
(TX)
Selettore a chiave cavo 2 x 1 mm
2
Trasmettitore -
Fotocellule a colonna cavo 4 x 0,5 mm
2
(RX) - cavo 2 x 0,5 mm
2
(TX)
Selettore digitale via radio a colonna -
Costa di sicurezza (EN 12978) -
