PORTUGUÊS
121
INSTALAÇÃO DO QUADRO
A instalação do quadro eléctrico, dos dispositivos de segurança e
dos acessórios deve ser feita com a alimentação desligada.
ALIMENTAÇÃO
O
quadro eléctrico deve ser alimentado por uma tensão de
230V - 50 Hz (120V - 50/60Hz para os modelos de 120V),
protegido por um interruptor magnetotérmico diferencial em
conformidade com as normas em vigor.

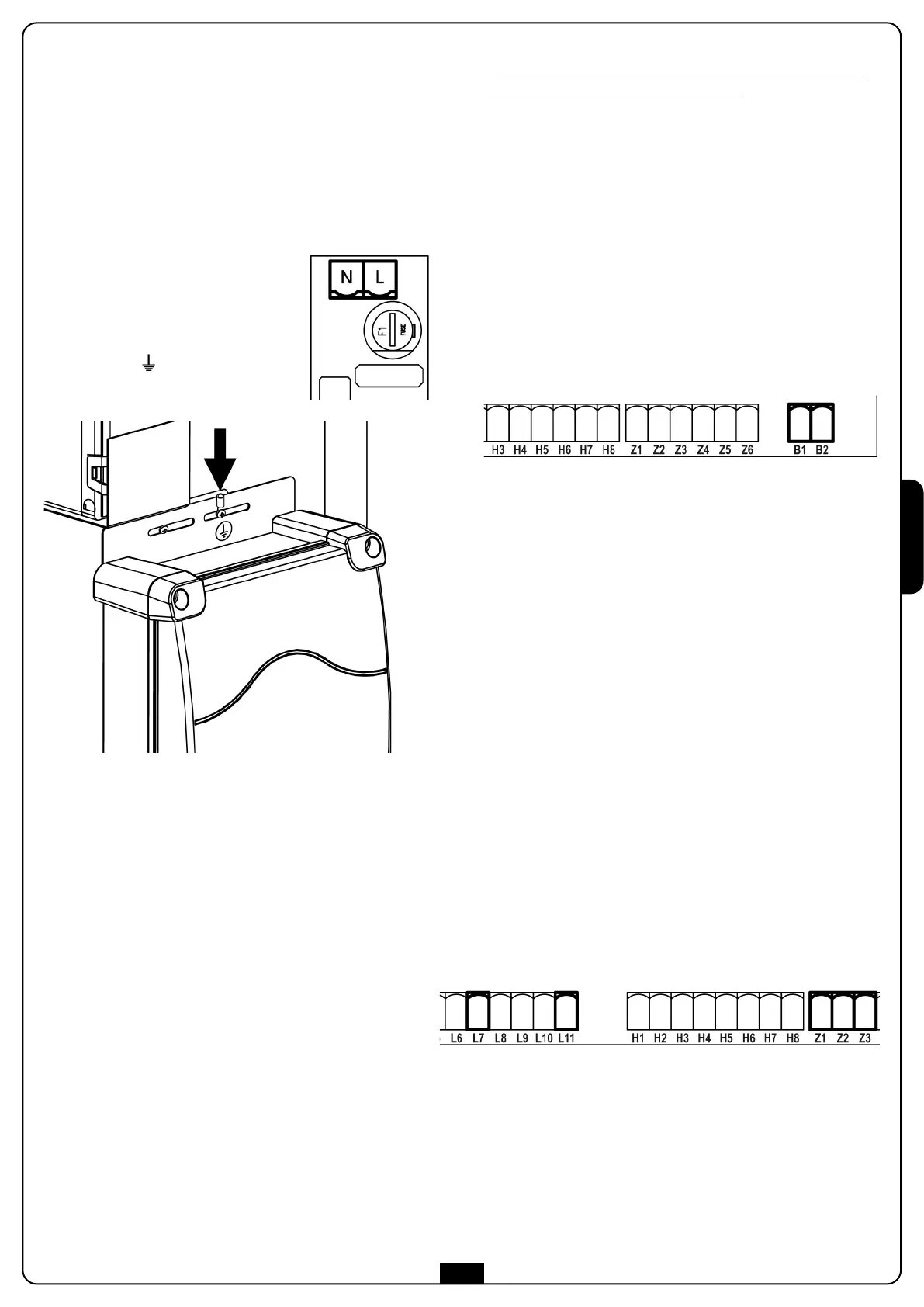

Ligar os cabos de alimentação aos bornes
L e N da placa que se encontra ao lado
do transformador.
Ligar o motor à terra através do borne
com o símbolo .
Utilizar o terminal olhal fornecido.
FUNÇÃO ENERGY SAVING
Esta função é útil para reduzir os consumos quando a automação
se encontra em stand-by.
Se a função é habilitada, a central entrará em modalidade
ENERGY SAVING nas seguintes condições:
• 30 segundos após o fim de um ciclo de trabalho
• 30 segundos após uma abertura (se a fechadura automática
não é habilitada)
• 30 segundos após ter saído do menu de programação
Em modalidade ENERGY SAVING desactiva-se a alimentação de
acessórios, display, pisca-pisca, electroíman de estanqueidade.
A saída da modalidade ENERGY SAVING ocorre:
• Ao ser activado um ciclo de trabalho
• Ao entrar num menu
• Ao abrir a portinhola de inspecção
L
UZES DE CORTESIA
A saída COURTESY LIGHT consiste num simples contacto N.A. e
não fornece qualquer tipo de alimentação.
Graças à saída COURTESY LIGHT, o quadro eléctrico CITY10+
permite ligar um equipamento eléctrico (por exemplo, luzes de
cortesia ou luzes do jardim) quando accionado automaticamente
ou através do canal 4 do receptor MR1.
Os bornes da luz de cortesia podem ser utilizados em alternativa
para uma luz de sinalização de 230V com intermitência integrada.
ATENÇÃO: Quando o quadro eléctrico funciona com a
bateria, a saída intermitente de 230V não funciona.
A
saída COURTESY LIGHT consiste num simples contacto N.A. e
não fornece qualquer tipo de alimentação. A capacidade máxima
do contacto é de 230V - 5A.
Ligar os cabos aos bornes B1 e B2.
FOTOCÉLULAS
As fotocélulas podem ser activadas de duas formas:
1. Apenas durante a abertura: neste caso, é activada
imediatamente a abertura após a passagem pelo feixe).
2. Durante a abertura e fecho: neste caso, a interrupção do
feixe provoca a paragem imediata. Quando o feixe estiver livre,
verifica-se uma completa reabertura da barreira.
ATENÇÃO: Instalar as fotocélulas de modo a alcançar
toda a superfície de abertura / fecho da haste.
O quadro eléctrico CITY10+ fornece uma alimentação de 24VDC
para as fotocélulas e pode efectuar um teste do seu
funcionamento antes de iniciar a abertura da haste. Os bornes de
alimentação para as fotocélulas estão protegidos por um fusível
electrónico que interrompe a corrente em caso de sobrecarga.
• Ligar os cabos de alimentação dos emissores das fotocélulas
entre os bornes Z3 (+) e Z2 (-) do quadro eléctrico.
• Ligar os cabos de alimentação dos receptores das fotocélulas
entre os bornes Z1 (+) e Z2 (-) do quadro eléctrico.
• Ligar o comum e a saída N.F. dos receptores das fotocélulas
nos bornes L7 (PHOTO) e L11 (COM) do quadro eléctrico.
Utilizar as saídas com um contacto normalmente fechado.
ATENÇÃO:
• Caso se instalem vários pares de fotocélulas do mesmo tipo, as
suas saídas devem ser ligadas em série.
• Caso se instalem fotocélulas de reflexão, a alimentação deve
estar ligada aos bornes Z3 (+) e Z2 (-) do quadro eléctrico
para poder efectuar o teste de funcionamento.
• As células fotoeléctricas não recebem alimentação
quando a central entra em modalidade ENERGY SAVING
