PORTUGUÊS
123
V
ENTOSA ELECTROMAGNÉTICA
O quadro eléctrico CITY10+ está equipado com uma saída que
alimenta uma ventosa electromagnética. A partir de um menu
p
róprio, é possível ajustar a tensão de saída até a um valor
máximo de 24VDC.
A alimentação da ventosa electromagnética é interrompida ao
início de cada abertura (com antecipação ajustável a partir do
menu) e restabelecida no fim do fecho (com atraso ajustável a
partir do menu).

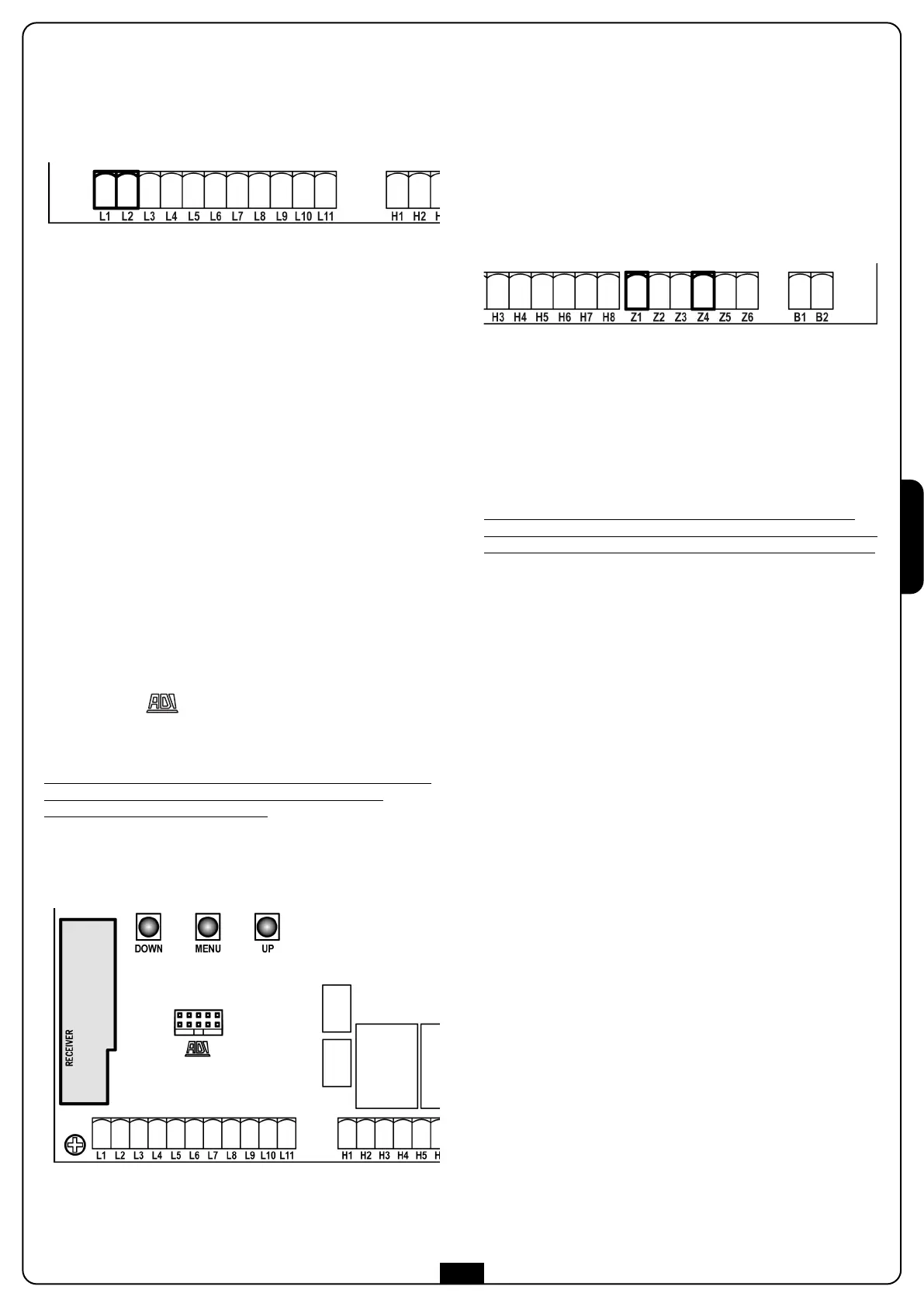

Ligar a alimentação da ventosa electromagnética entre os bornes
Z1 (+) e Z4 (-).
NOTA: O electroíman de estanqueidade está conectado à
alimentação dos acessórios. Para o utilizar, portanto, é
necessário desactivar a função de poupança energética.
BLOQUEIO (pré-cablado)
O ingresso de BLOQUEIO é conectado com um micro-switch
accionado pelo grupo fechadura da portinhola de inspecção.
Em caso de abertura da porta, o quadro eléctrico bloqueia-se:
neste caso, não são aceites comandos de movimentação da haste
provenientes das entradas de activação ou dos controlos remotos.
Para visualizar os menus de programação e accionar a haste, são
possíveis apenas as funções efectuadas através das teclas MENU,
UP e DOWN.
CODIFICADOR (pré-cablado)
O quadro eléctrico CITY10+ controla o curso da barreira através
de um codificador.
A velocidade de funcionamento dos motores em corrente
contínua pode ser condicionada através das variações de tensão
de rede e das condições atmosféricas. Além disso, os
codificadores permitem também detectar se a barreira se
bloqueia numa posição anormal devido a um obstáculo.
Para o codificador funcionar, é indispensável que a posição de
fecho da barreira seja detectável através de um batente
mecânico.
Para cada acendimento do quadro, o primeiro ciclo de trabalho
provoca o alinhamento do encoder no ponto de paragem em
fechadura.
A
NTENA
Recomenda-se a utilização da antena externa (modelo ANS433)
para garantir o máximo alcance.
Ligar o pólo central da antena ao borne L1 do quadro eléctrico e
à blindagem do borne L2.
LIGAÇÃO DO RECEPTOR
O quadro eléctrico CITY10+ está preparado para ser ligado a um
receptor da série MR1 com arquitectura superheterodina de
grande sensibilidade.
ATENÇÃO: Antes de seguir com as operações
s
eguintes, desligar o quadro eléctrico.
1. Inserir o módulo receptor prestando a máxima atenção ao
sentido de inserção.
2. Alimentar novamente o quadro de comando
O módulo receptor MR1 dispõe de 4 canais. Cada um está
associado a um comando do quadro CITY10+:
• CANAL 1
쩚쩚쩛쩛
START1
• CANAL 2
쩚쩚쩛쩛
START2
• CANAL 3
쩚쩚쩛쩛
STOP
• CANAL 4
쩚쩚쩛쩛
LUZES DE CORTESIA
ATENÇÃO: Para a programação dos 4 canais e da
lógica de funcionamento, ler atentamente as instruções
anexas ao receptor MR1.
INTERFACE
A interface ADI (Additional Devices Interface), que equipa o
quadro eléctrico CITY10+, permite ligar módulos opcionais da
linha V2.
Consultar o catálogo da V2 ou a documentação técnica para ver
quais os módulos opcionais com interface ADI que estão
disponíveis para este quadro eléctrico.
ATENÇÃO: Para a instalação dos módulos opcionais,
ler atentamente as instruções que vêm juntamente com
cada módulo.
