INSTALAÇÃO DA FOTOCÉLULA
SENSIVA OU DO PIRILAMPO BLINKO

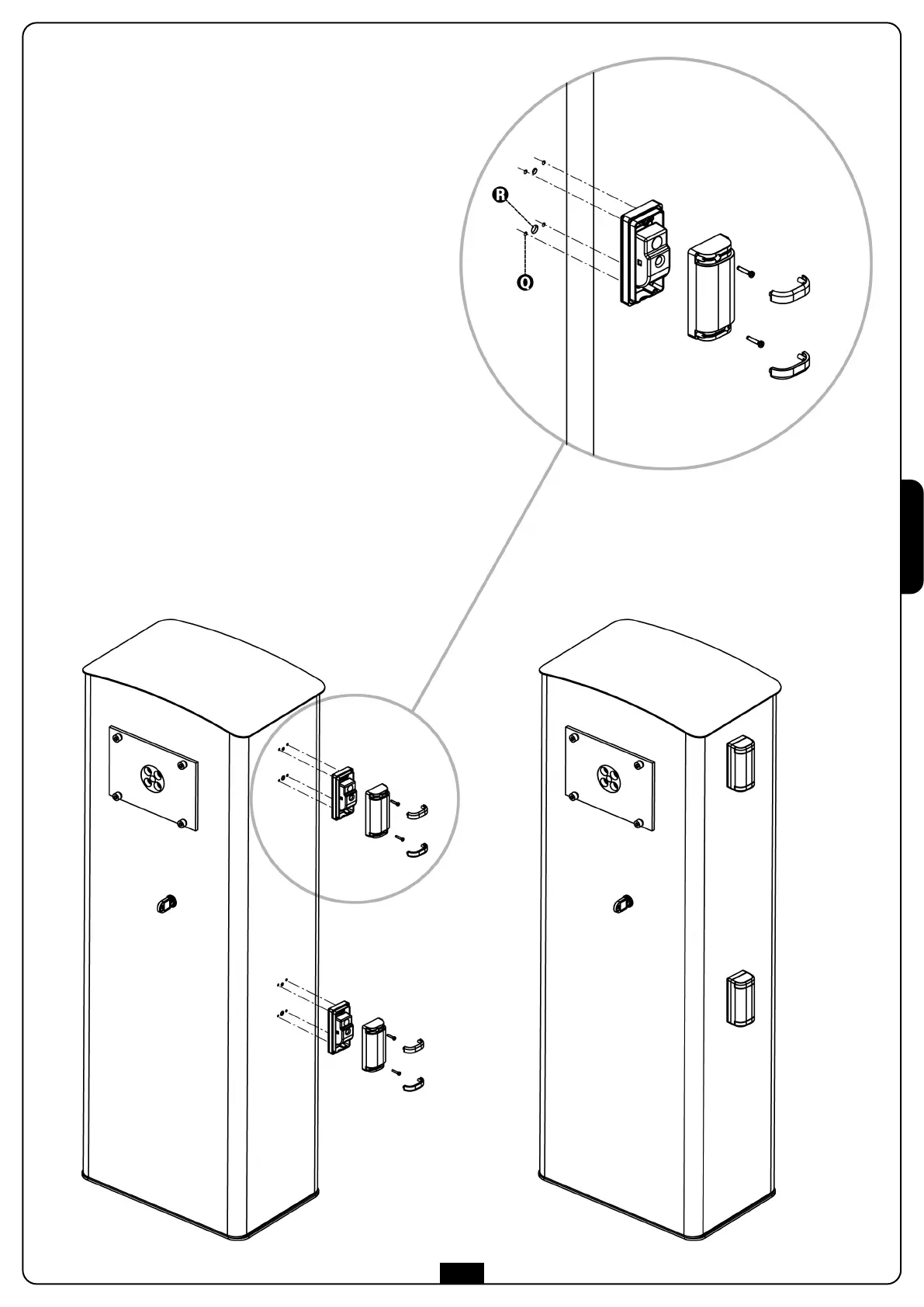

Nos lados do armário foram predispostos furos para a instalação
dos acessórios SENSIVA e BLINKO.
P
ara instalar os acessórios no armário da barreira, executar os
seguintes pontos:
1. Extrair as duas tampas laterais do armário
2. Parafusar a base da célula fotoeléctrica / pirilampo utilizando
os 4 furos predispostos Q posicionados embaixo das tampas
(utilizar parafusos auto-roscantes (ø 3,9 mm ISO 7049)
3. Passar os cabos para as conexões através do furo R
4. Efectuar as conexões eléctricas seguindo as indicações
referidas na página 121 (parágrafo FOTOCÉLULAS)
A
TENÇÃO: seguir atentamente as indicações
referidas no manual de instruções anexado às células
fotoeléctricas.
5. Fechar o contentor
