FRANÇAIS
83
INSTALLATION DE LA PHOTOCELLULE
"SENSIVA" OU DU CLIGNOTANT
"BLINKO"
S
ur les côtés de l'armoire sont présents des trous prédisposés
pour l'installation des accessoires SENSIVA et BLINKO.

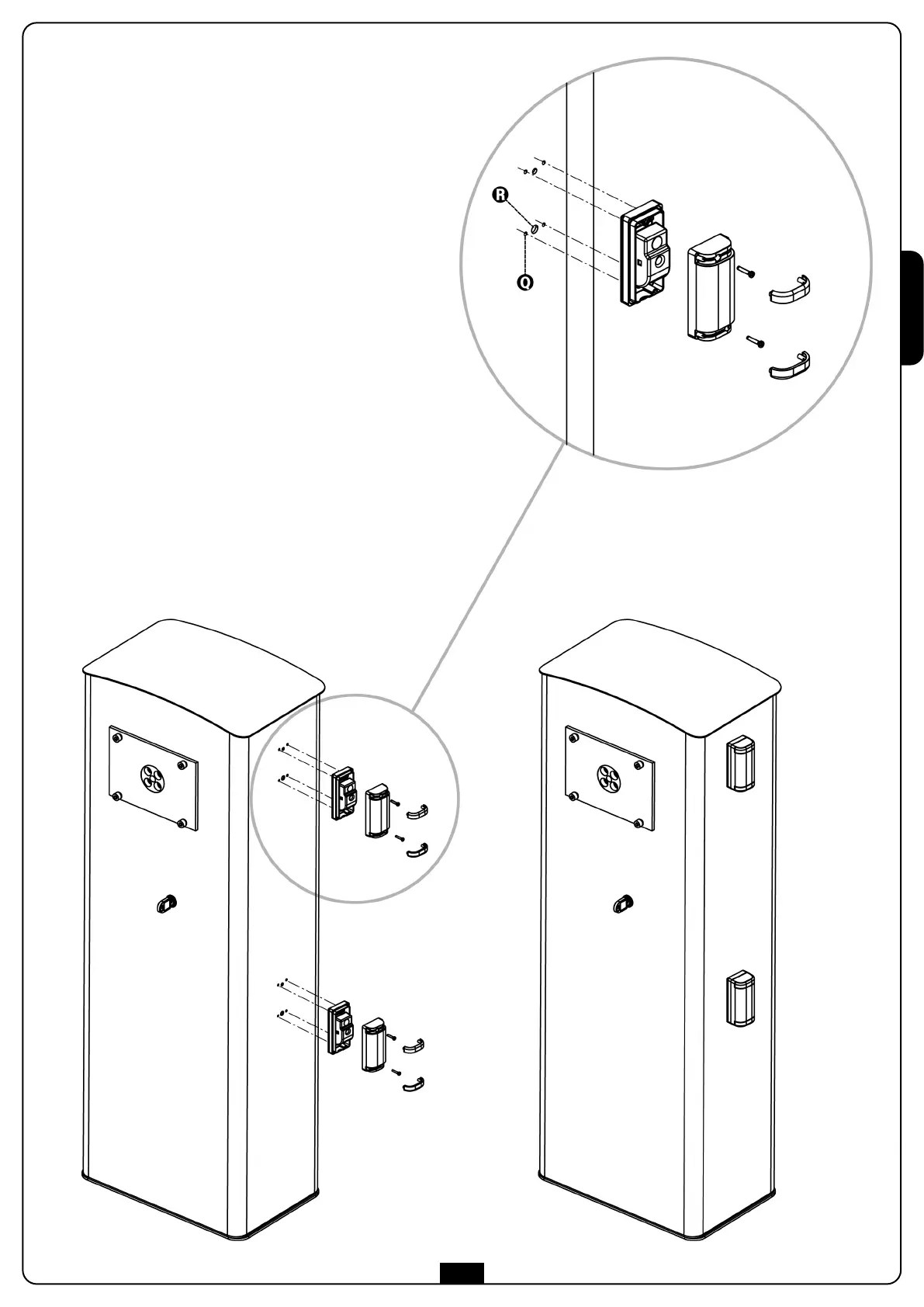

Pour installer les accessoires sur l'armoire de la barrière suivre les
points suivants:
1. Extraire les deux bouchons latéraux de l'armoire
2. Visser la base de la photocellule / clignotant en utilisant les
4 trous prédisposés Q positionnés sous les bouchons (utiliser
des vis autotaraudeuses (ø 3,9 mm ISO 7049)
3. Faire passer les câbles pour les branchements dans le trou R
4. Effectuer les branchements électriques en suivant les
indications reportées à la page 65 (paragraphe
PHOTOCELLULES)
ATTENTION: suivre scrupuleusement les indications
contenues dans le manuel d’instructions relatif, annexé
au photocellules
5. Fermez le boîtier.
